Serie
Sicherheitshinweise Signalgeber 1
Vor der Inbetriebnahme durchlesen.
Warnung
1. Beachten Sie die technischen Daten.
Lesen Sie aufmerksam die Gebrauchsanweisungen und gehen
Sie mit dem Produkt entsprechend um. Das Produkt kann
beschädigt werden, oder es können bei Nichtbeachten der zuläs-
sigen technischen Daten bzgl. Betriebsspannung, Temperatur
und Schockbeständigkeit Funktionsstörungen auftreten.
2. Treffen Sie Vorsichtsmassnahmen,
mehrere Antriebe in geringen Abständen
zueinander eingesetzt werden.
Falls mehrere mit Signalgebern bestückte Antriebe in geringen
Abständen zueinander montiert werden, können Magnetfeld-
interferenzen bei den Signalgebern zu Funktionsstörungen
führen. Halten Sie einen Mindestabstand von 40mm zwischen
den Antrieben ein bzw. beachten Sie, falls angegeben, den je-
weiligen serienspezifischen Abstand.
3. Überprüfen Sie die Einschaltzeit des Signal-
gebers, wenn er im mittleren Bereich des
Kolbenhubweges installiert ist.
Wenn ein Signalgeber im mittleren Bereich des Kolbenhubweges
installiert ist, darf seine Reaktionszeit nicht durch hohe
Kolbengeschwindigkeit beeinträchtigt
Kolbengeschwindigkeiten führen zu Funktionsstörungen. Die
maximal feststellbare Kolbengeschwindigkeit V beträgt:
Schaltbereich des Signalgebers (mm)
____________________________
V (mm/s) =
Ansprechzeit der Last (ms)
4. Halten Sie die Anschlussleitungen so kurz wie möglich.
<Reed-Schalter>
Mit zunehmender Länge der Anschlussleitungen wird der
Einschaltstrom des Signalgebers stärker, was zu einem vorzeiti-
gen Produktverschleiss führt. (Der Signalgeber bleibt ständig in
EIN-Stellung.)
1) Verwenden Sie für Signalgeber ohne eingebaute Kontaktschutz-
schaltung bei einer Leitungslänge von mehr als 5m eine
Kontaktschutzbox.
<Elektronische Signalgeber>
2) Obwohl die Leitungslänge die Funktionstüchtigkeit des Signal-
gebers normalerweise nicht beeinflusst, sollten die Kabel nicht
länger als 100m sein.
5. Beachten Sie, dass ein interner Spannungsabfall
durch den Signalgeber auftritt.
<Reed-Schalter>
1) Signalgeber mit LED (ausser D-Z76)

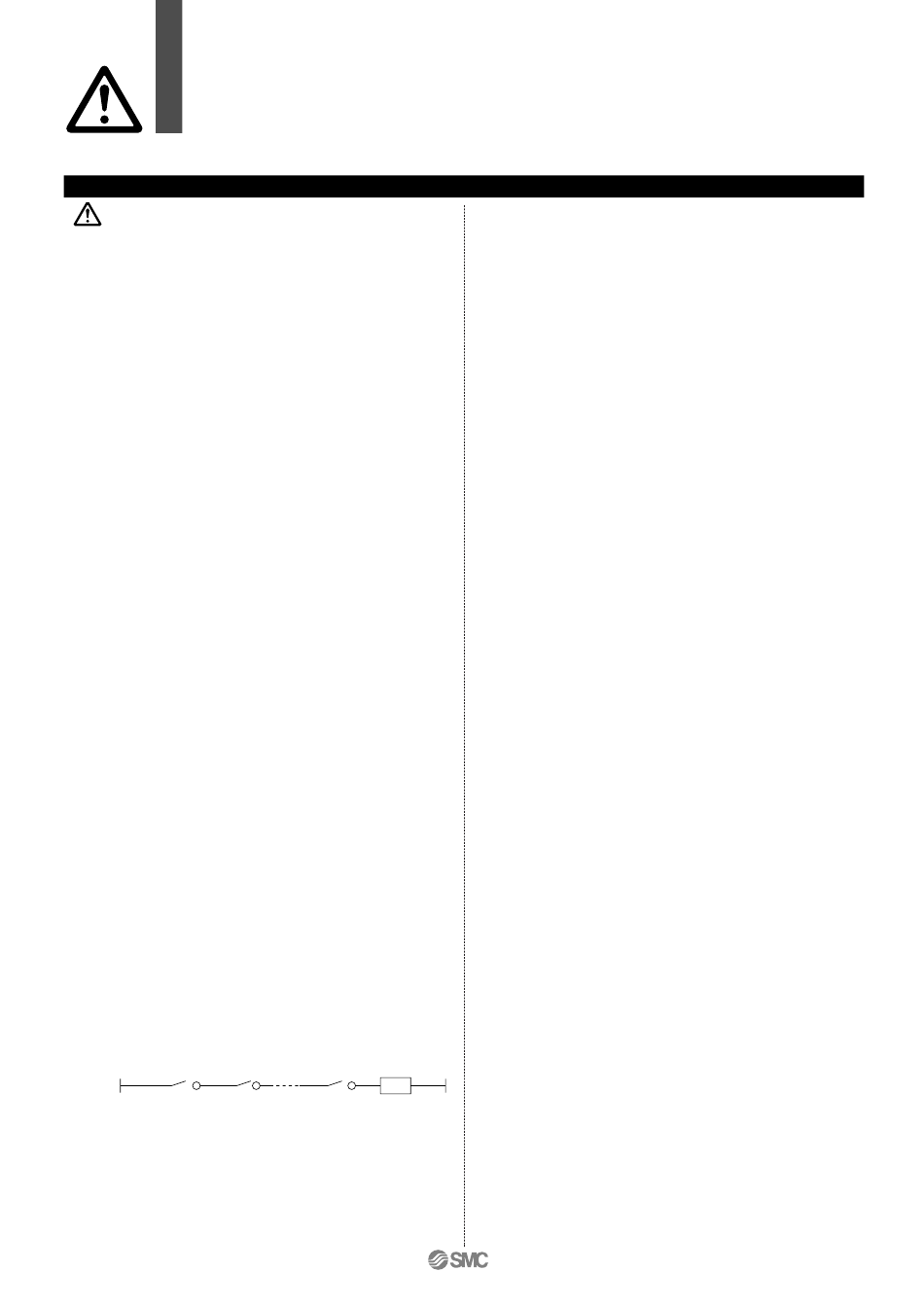

• Berücksichtigen Sie, dass bei in Serie geschalteten Signal-
gebern (s. nachfolgende Darstellung) wegen des internen
Widerstandes der LEDs, ein merklicher Spannungsabfall
auftritt (für internen Spannungsabfall siehe auch Technische
Daten Signalgeber).
[Bei "n" Signalgebern nimmt der Spannungsabfall um den
Faktor "n" zu.]
Es ist möglich, daß ein Signalgeber korrekt und die Last zur
gleichen Zeit nicht korrekt funktioniert.
• Es ist gleichfalls möglich, dass die Last bei einer spezifischen
Spannung nicht korrekt funktioniert, während der Signalgeber normal
arbeitet. Daher muss die nachstehende Formel erfüllt sein, nachdem
die Mindestbetriebsspannung der Last festgestellt wurde:
Versorgungs-
Interner
–
spannung Spannungsabfall
2) Falls der innere Widerstand einer LED einen Störfaktor darstellt,
wählen Sie einen Signalgeber ohne LED-Anzeige (Modell D-Z80).
RSH/RS1H
Systemkonzeption und Auswahl
wenn
werden. Zu hohe
x 1000
Last
Mindestbetriebs-
>
spannung der Last
<Elektronische Signalgeber>
3) Generell ist der innere Spannungsabfall bei Verwendung eines
elektronischen Signalgebers mit 2-Draht-System grösser als bei
Verwendung eines Reed-Schalters. Befolgen Sie die gleichen
Hinweise wie unter Punkt 1).
Berücksichtigen Sie ferner, dass kein 12 VDC-Relais verwendet
werden kann.
6. Achten Sie besonders auf Kriechströme.
<Elektronische Signalgeber>
Durch einen elektronischen Signalgeber mit 2-Draht-System
fliesst ein Kriechstrom in Richtung Last zur Betätigung der
inneren Schaltung, auch wenn sich der Signalgeber in der
Position AUS befindet.
Arbeitsstrom der Last (Pos. AUS) > Kriechstrom
Falls die obenstehende Formel nicht erfüllt wird, wird der
Signalgeber nicht ordnungsgemäss zurückgestellt (bleibt in der
Position "EIN"). Verwenden Sie in diesem Fall einen Signalgeber
mit 3-Draht-System.
Der Kriechstrom inRichtung Last nimmt bei Parallelanschluss von
"n" Stück Signalgebern um den Faktor "n" zu.
7. Verwenden Sie keine Last, die Spannungspitzen
erzeugt.
<Reed-Schalter>
Falls eine Last verwendet wird, die Spannungsspitzen erzeugt,
wie z. B. ein Relais, wählen Sie ein Signalgebermodell mit einge-
bauter Kontaktschutzschaltung oder verwenden Sie eine
Kontaktschutzbox.
<Elektronische Signalgeber>
Obwohl am Ausgang des elektronischen Signalgebers zum
Schutz gegen Spannungsspitzen
angeschlossen ist, kann ein wiederholtes Auftreten von
Spannungsspitzen Schäden verursachen. Wenn eine Last, die
Spannungsspitzen erzeugt (wie z. B. ein Relais oder
Elektromagnet) direkt angeregt werden soll, verwenden Sie ein
Signalgebermodell, das Spannungsspitzen selbständig unter-
drückt.
8. Hinweise zur Verwendung in Verriegelungs-
schaltkreisen.
Falls der Signalgeber zur Funktionssicherheit eingesetzt wird,
sollten Sie zur Sicherheit ein doppeltes Verriegelungssystem
(mechanische Schutzfunktion oder weiterer Signalgeber/Sensor)
vorsehen. Führen Sie regelmässige Wartungen durch, und über-
prüfen Sie die ordnungsgemässe Funktion.
9. Lassen Sie genügend Freiraum für Instandhal-
tungsmassnahmen.
Planen Sie bei der Entwicklung neuer Anwendungen genügend
Freiräume zur Durchführung technischer Inspektionen und
Instandhaltungsmassnahmen ein.
eine Zener-Diode
