Serie

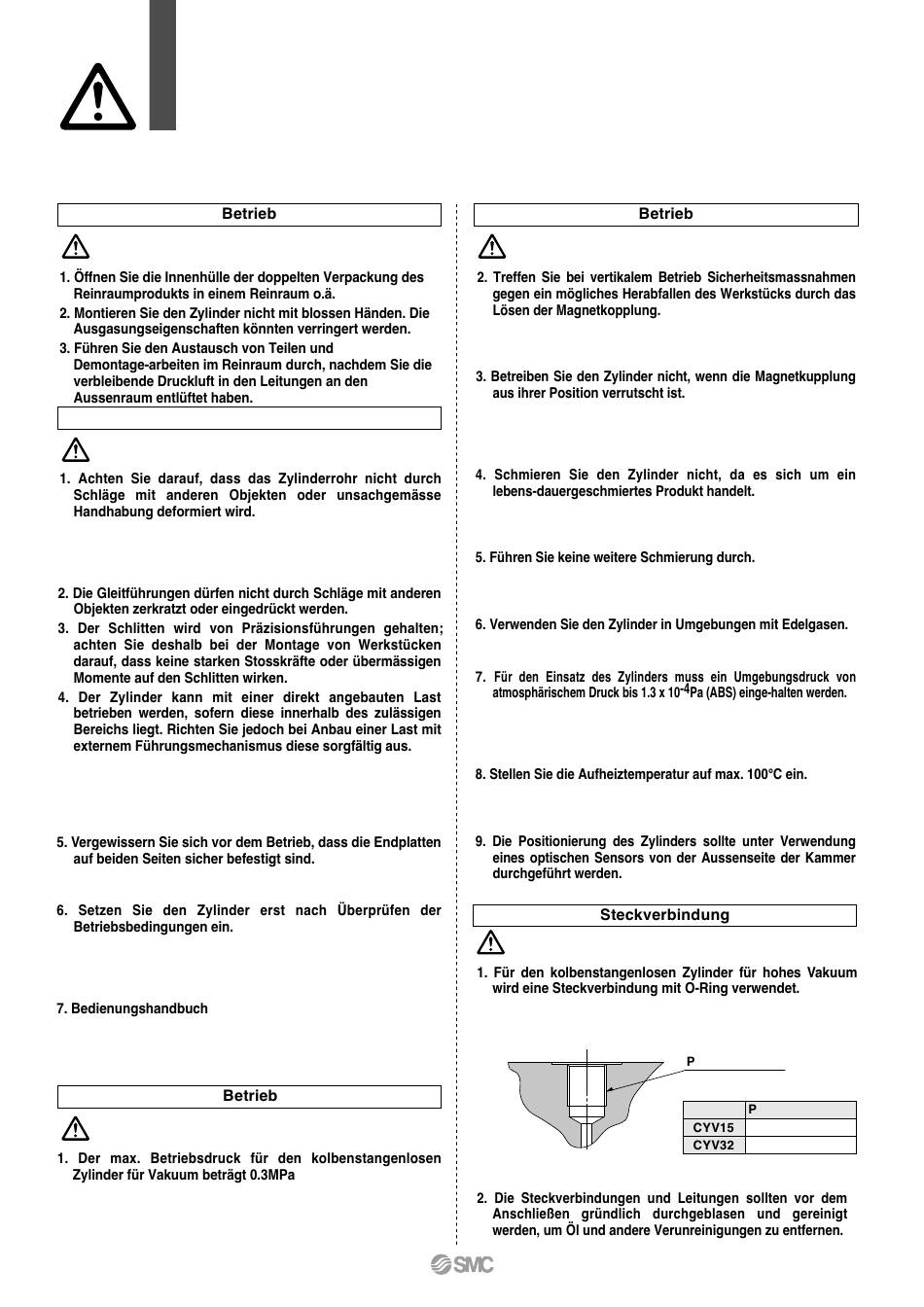

Produktspezifische Sicherheitshinweise 1

Vor Inbetriebnahme durchlesen.
Achtung
Montage
Achtung
Das Zylinderrohr und die Schlitteneinheit sind in kontaktloser
Konstruktion hergestellt. Deshalb können selbst geringe Verformungen
oder Positionsveränderungen zu Funktionsstörungen und verminderter
Lebensdauer oder einer erhöhten Partikelbildung führen.
Da die Abweichung mit der Hublänge zunimmt, sollte eine
Anbau-methode gewählt werden, bei der die Abweichung absorbiert
wird und bei der keine Interferenzen innerhalb des Hubes auftreten.
Ziehen Sie auch gegebenenfalls Massnahmen zur Verhinderung von
Partikelbildung in Betracht.
Vermeiden Sie Anwendungen, in denen der Schlitten oder nur eine
Platte befestigt ist.
Schliessen Sie nach Durchführung
Reparatur-arbeiten die Druckluft- und Stromversorgung an und
überprüfen Sie die Montage anschliessend anhand geeigneter
Funktions- und Leckagetests.
Das Produkt sollte erst montiert und in Betrieb genommen werden,
nachdem das Handbuch aufmerksam gelesen und der Inhalt
verstanden worden ist. Bewahren Sie das Handbuch an einem Ort auf,
an dem jederzeit Einsicht genommen werden kann.
Achtung
Wird der max. Betriebsdruck von 0.3MPa überschritten, kann sich die
Magnetkupplung lösen, wodurch die Gefahr von Funktionsstörungen
oder erhöhter Partikelbildung usw. entsteht.
9
CYV
von Montage oder
Achtung
Bei vertikalem Betrieb ist besondere Vorsicht geboten, da die Gefahr des
Herabfallens des Werkstücks durch Lösen der Magnetkopplung besteht,
wenn eine Last (Druck) überhalb des zulässigen Werts verwendet wird.
Drücken Sie den externen Schlitten (oder den Gleitkolben durch Zufuhr
von Druckluft) in die richtige Position am Hubende zurück, wenn die
Magnetkupplung aus der Position verrutscht ist. (Drücken Sie den
externen Schlitten nicht mit blossen Händen.)
Das Zylinderinnere ist ab Werk geschmiert. Eine Schmierung mit
Turbinenöl usw. kann zur Beeinträchtigung der technischen Daten
führen.
Führen Sie keine weitere Schmierung durch, da dies zu einer erhöhten
Partikelbildung oder Beeinträchtigung der spezifischen Betriebswerte
führen kann.
Korrosive Gase können zur Korrosion des Zylinders oder einer
verminderten Lebensdauer führen.
Wird der Zylinder bei Druckverhältnissen unterhalb dieser Werte
verwendet, tritt eine übermässige Verdampfung des Schmierfetts der
Führung auf, die zu einer Kontamination der Umgebung und einer
verminderten Lebensdauer führt.
Bei höheren Temperaturen tritt eine übermässige Verdampfung des
Schmierfetts auf, die zu einer Kontamination der Umgebung und einer
verminderten Lebensdauer führt.
Am Zylinder kann kein Sensor zur Positionierung montiert werden.
Achtung
Verwenden Sie eine Steckverbindung mit den unten stehenden
Abmessungen und montieren Sie diese so, dass keine
Druckluftleckage auftritt.
(Anschlussgrösse)
(
Modell Anschlussgrösse)
5/16-24 UNF
7/16-20 UNF
