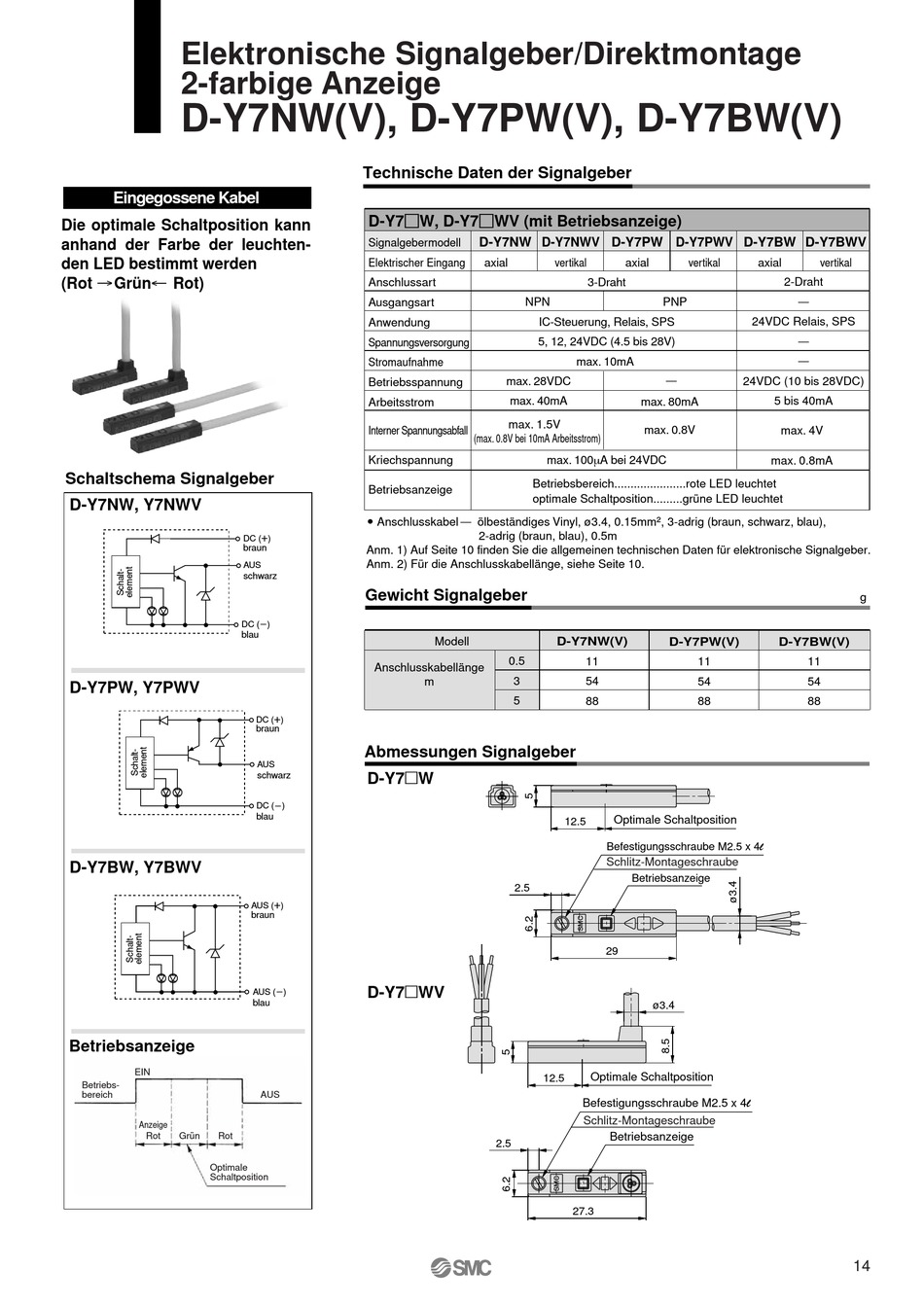

Elektronische Signalgeber/Direktmontage
2-farbige Anzeige
D-Y7NW(V), D-Y7PW(V), D-Y7BW(V)
Eingegossene Kabel
Die optimale Schaltposition kann
anhand der Farbe der leuchten-
den LED bestimmt werden
(Rot Grün ← Rot)
Schaltschema Signalgeber
D-Y7NW, Y7NWV
D-Y7PW, Y7PWV
D-Y7BW, Y7BWV
Betriebsanzeige
EIN
Betriebs-
bereich
Anzeige
Rot Grün Rot
Optimale
Schaltposition
Technische Daten der Signalgeber
D-Y7 W, D-Y7 WV (mit Betriebsanzeige)
Signalgebermodell
Elektrischer Eingang
Anschlussart
Ausgangsart
Anwendung
Spannungsversorgung
Stromaufnahme
Betriebsspannung
Arbeitsstrom
Interner Spannungsabfall
Kriechspannung
Betriebsanzeige
Anschlusskabel
+
DC ( )
braun
Anm. 1) Auf Seite 10 finden Sie die allgemeinen technischen Daten für elektronische Signalgeber.
Anm. 2) Für die Anschlusskabellänge, siehe Seite 10.
AUS
schwarz
Gewicht Signalgeber
DC ( )
blau
Anschlusskabellänge
+
DC ( )
braun
Abmessungen Signalgeber
AUS
D-Y7 W
schwarz
DC ( )
blau
+
AUS ( )
braun
D-Y7 WV
AUS ( )
blau
AUS
D-Y7NW D-Y7NWV
axial vertikal
3-Draht
NPN
IC-Steuerung, Relais, SPS
5, 12, 24VDC (4.5 bis 28V)
max. 10mA
max. 28VDC
max. 40mA
max. 1.5V
(max. 0.8V bei 10mA Arbeitsstrom)
max. 100µA bei 24VDC
Betriebsbereich......................rote LED leuchtet
optimale Schaltposition.........grüne LED leuchtet
ölbeständiges Vinyl, ø3.4, 0.15mm
2-adrig (braun, blau), 0.5m
Modell D-Y7NW(V)
0.5
11
m 3 54
5 88
12.5
2.5
Optimale Schaltposition
12.5
Befestigungsschraube M2.5 x 4l
Schlitz-Montageschraube
2.5
27.3
D-Y7PW D-Y7PWV D-Y7BW
axial vertikal axial
PNP
24VDC Relais, SPS
24VDC (10 bis 28VDC)
max. 80mA 5 bis 40mA
max. 0.8V
max. 4V
max. 0.8mA
2 , 3-adrig (braun, schwarz, blau),
D-Y7PW(V) D-Y7BW(V)
11
54
88
Optimale Schaltposition
Befestigungsschraube M2.5 x 4l
Schlitz-Montageschraube
Betriebsanzeige
29
ø3.4
Betriebsanzeige
D-Y7BWV
vertikal
2-Draht
g
11
54
88
14
