4-2. Anbringen der Nadel

WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Maschine verursachte Unfälle zu verhüten.
❶
1,5mm
❷
4-3. Einfädeln des Maschinenkopfes
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Maschine verursachte Unfälle zu verhüten.

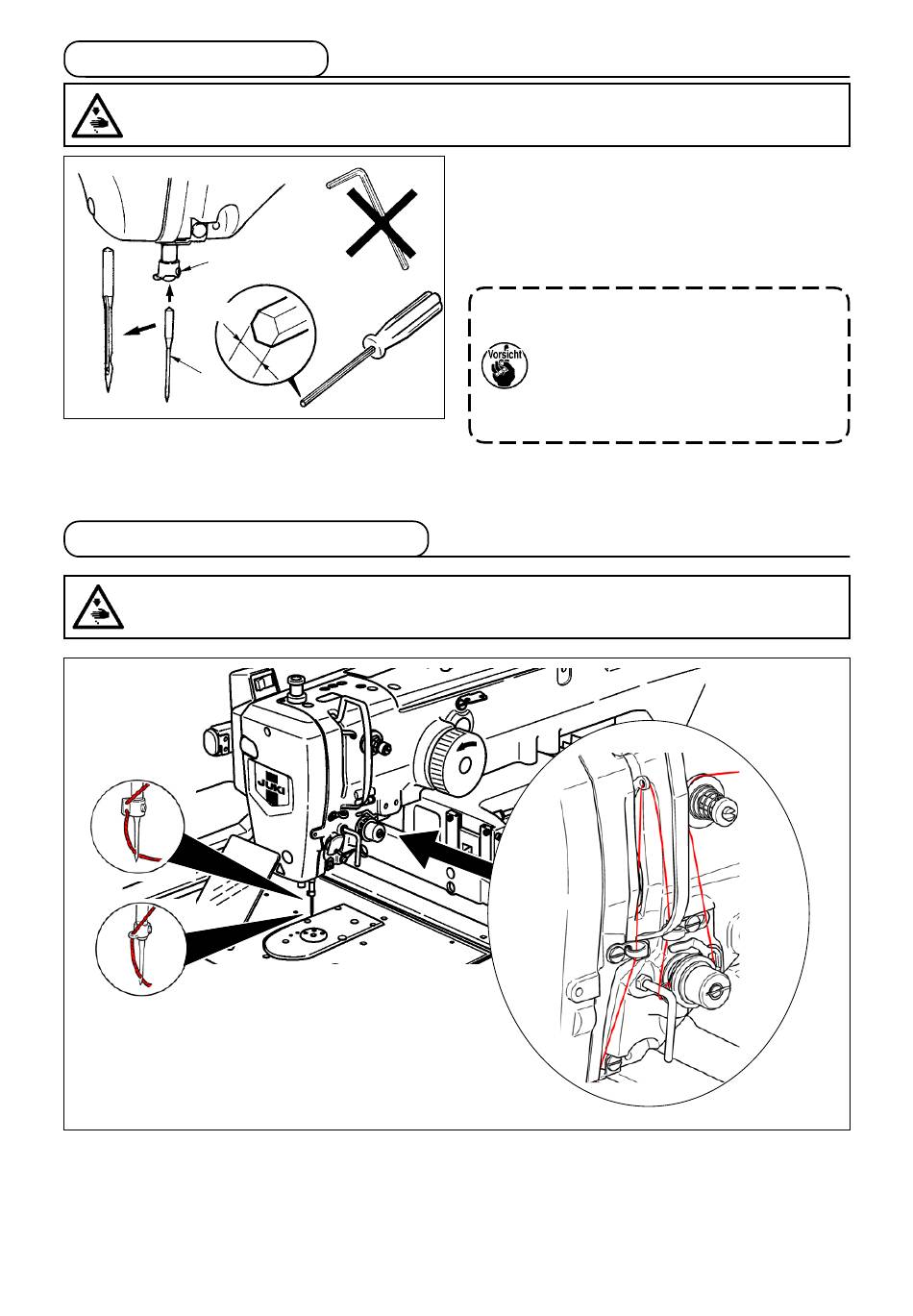

Die Feststellschraube ❶ lösen. Die Nadel ❷
so halten, daß die lange Rinne zum Betrachter
weist. Dann die Nadel bis zum Anschlag in die
Bohrung der Nadelstange einführen. Die Fest-
stellschraube ❶ anziehen.
Die Befestigungsschraube ❶ mit dem
mitgelieferten Sechskantschrauben-
zieher (Teile-Nr.: 40032763) anziehen.
Keinen L-förmigen Inbusschlüssel ver-
wenden.Es besteht sonst die Gefahr, dass
die Befestigungsschraube ❶ abbricht.
