Modell 3i Digitales Kraft-/Drehmomentmessgerät
4 STARTBILDSCHIRM UND BEDIENELEMENTE

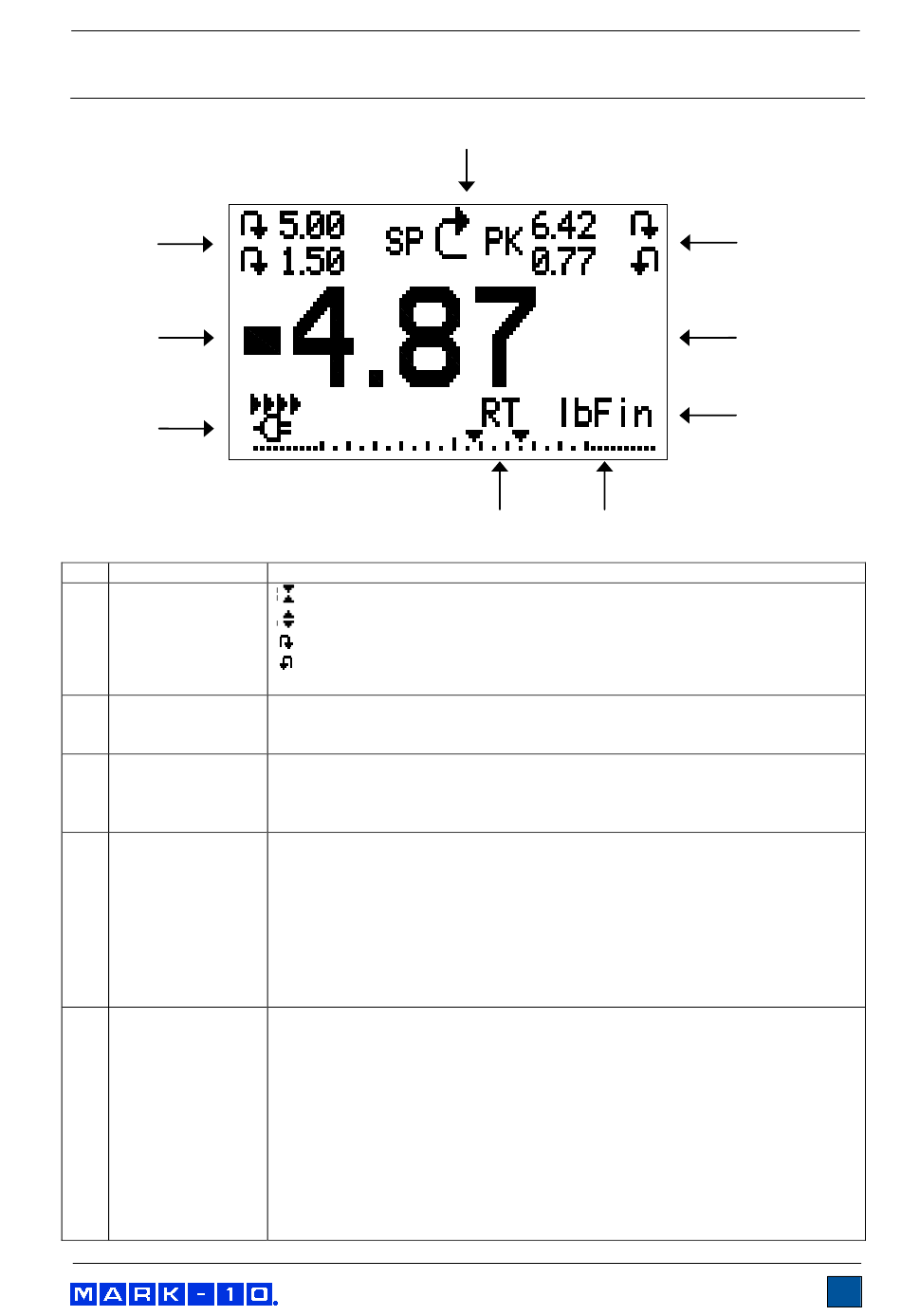

4.1 Startbildschirm
9
8
7
Nr.
Name
1
Anzeige der
Messrichtung
2
Spitzenwerte
3
Primärer
Messwert
4
Lastanzeige
5
Einheiten
– Steht für Druckrichtung (bei Kraftsensoren)
– Steht für Zugrichtung (bei Kraftsensoren)
– Steht für Rechtsdrehung (bei Drehmomentsensoren).
– Steht für Linksdrehung (bei Drehmomentsensoren).
Diese Anzeigen werden auf allen Bildschirmen im Menü verwendet.
Die höchsten Messwerte für Druck/Zug oder Rechts-/Linksdrehung. Diese
Messwerte können durch Drücken der Taste ZERO (Null) oder Aus- und
Einschalten des Messgeräts auf Null gestellt werden.
Der aktuelle Anzeigewert für die Last. Näheres siehe Abschnitt
Betriebsarten. Wenn kein Sensor angeschlossen ist, wird anstelle dieses
Werts folgende Meldung angezeigt: SENSOR NOT CONNECTED (Sensor
nicht angeschlossen).
Analoge Bargraph-Anzeige, anhand der erkennbar ist, wann eine Überlastung
unmittelbar bevorsteht. Der Balken verlängert sich vom Mittelpunkt des
Graphen aus entweder nach rechts oder links hin. Rechts wird die Last für
Druck oder Rechtsdrehung, links die Last für Zug oder Linksdrehung
angezeigt. Wenn Sollwerte aktiviert sind, werden diese als dreieckige
Markierungen dargestellt. Diese Anzeige gibt die tatsächliche Last an, die
nicht unbedingt mit dem primären Messwert übereinstimmt (je nach
Betriebsart). Die Lastanzeige kann nicht mit der Taste ZERO auf Null gestellt
werden. Näheres siehe Abschnitt Betriebsarten.
Die aktuelle Messeinheit. Folgende Abkürzungen werden verwendet:
Krafteinheiten:
lbF – Pound-force
ozF – Ounce-force
kgF – Kilogramm-force
gF – Gramm-force
N – Newton
kN – Kilonewton
Drehmomenteinheiten:
lbFin – Pound-force inch
ozFin – Ounce-force inch
1
6
5
Beschreibung
Bedienungsanleitung
2
3
4
6
