Installations-Handbuch
E/A
100k W
Weiche Erdung
IEC07000242 V1 DE

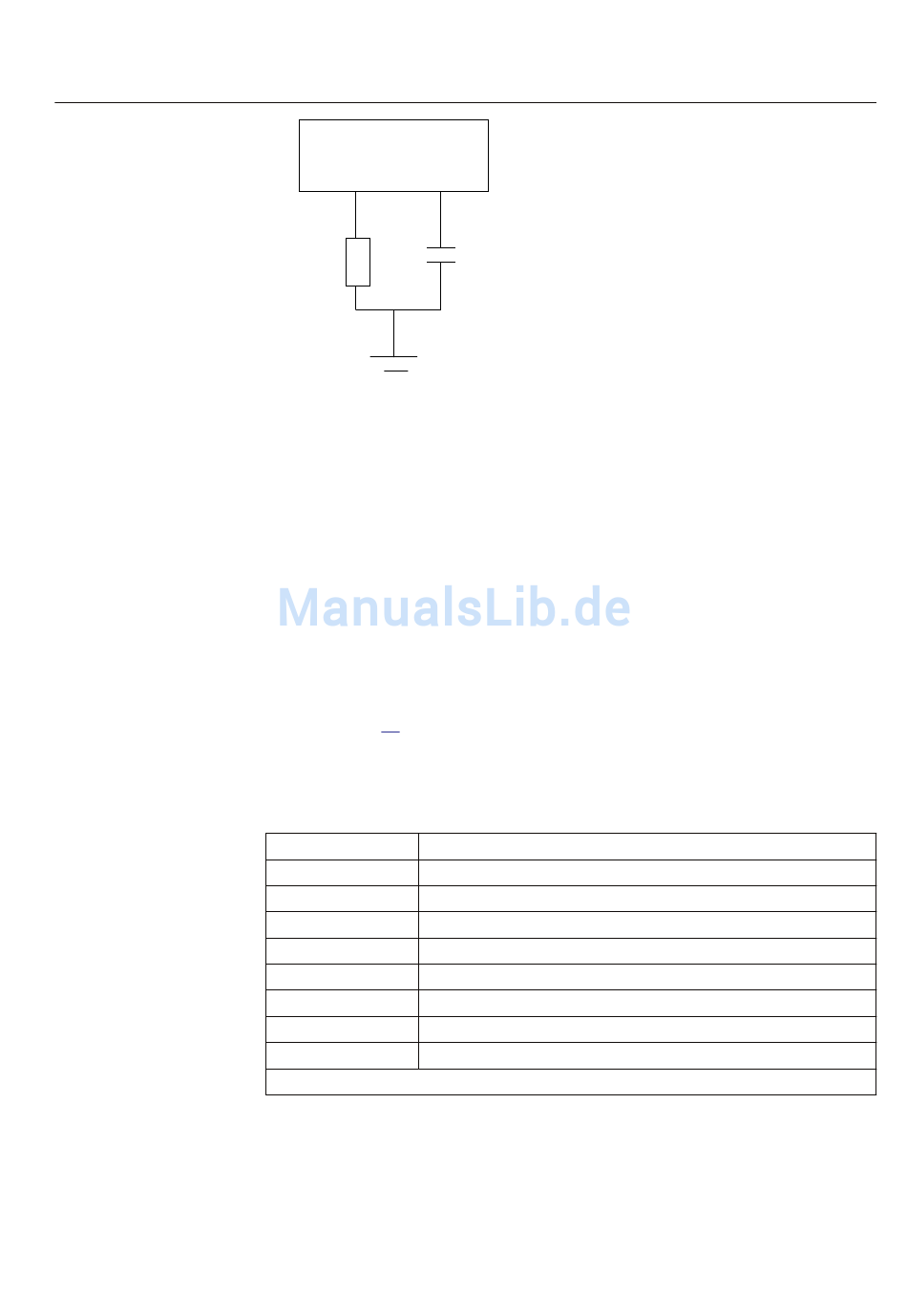

Abb. 46:
Schematische Darstellung der weichen Erdung
Erdung
Es können drei verschiedene Arten von Erdungsprinzipien eingestellt werden (für die
Fehlersuche):
1.
Niederohmige Erdung - Die normale Erdung ist eine niederohmige Erdung, bei
der Anschlussklemme 2 direkt mit dem Gehäuse verbunden wird.
2.
Keine Erdung - Der Anschluss wird nicht verbunden.
3.
Weiche Erdung - Der Pin für die weiche Erdung (3) ist anzuschließen, siehe
Abbildung
45
X.21 Anschluss
Tabelle 19:
Anschluss für die X.21 Kommunikationsverbindung
Pin-Nummer
Signal
1
Geschirmt (Erde)
2
TXD A
3
Steuerung A
4
RXD A
6
Signal-Zeitgebung A
8
Erde
9
TXD B
10
Steuerung B
Tabelle wird auf der nächsten Seite fortgesetzt
100nF
en07000242.vsd
Abschnitt 6
Anschlüsse
71
