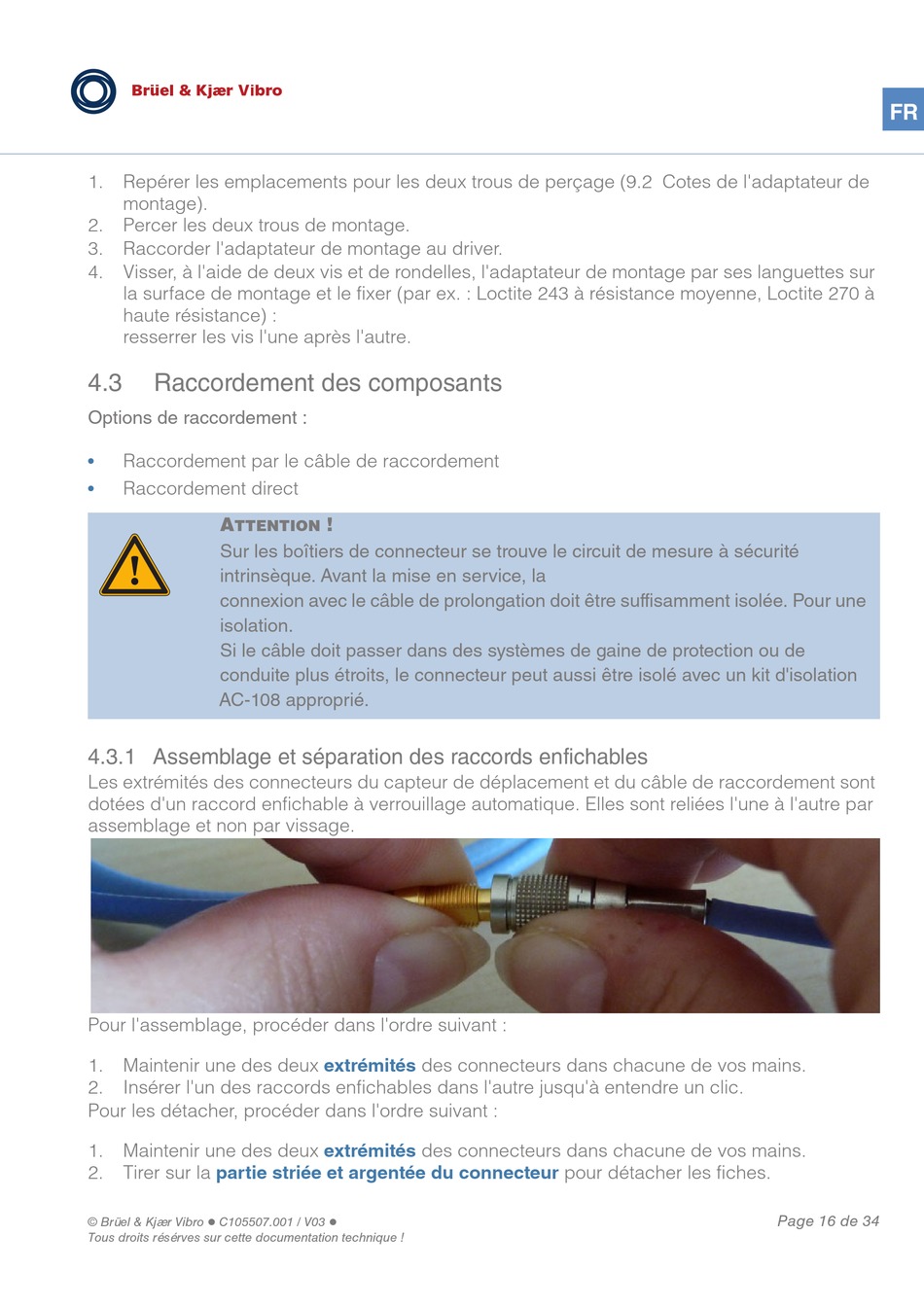

Raccordement Des Composants; Assemblage Et Séparation Des Raccords Enfichables; Raccordement Par Le Câble De Raccordement - Brüel & Kjær Vibro ds822 Serie Betriebsanleitung

1. Repérer les emplacements pour les deux trous de perçage (9.2 Cotes de l'adaptateur de
montage).
2. Percer les deux trous de montage.
3. Raccorder l'adaptateur de montage au driver.
4. Visser, à l'aide de deux vis et de rondelles, l'adaptateur de montage par ses languettes sur
la surface de montage et le fixer (par ex. : Loctite 243 à résistance moyenne, Loctite 270 à
haute résistance) :
resserrer les vis l'une après l'autre.
4.3

Raccordement des composants

Options de raccordement :
Raccordement par le câble de raccordement
•
Raccordement direct
•
A
TTENTION
Sur les boîtiers de connecteur se trouve le circuit de mesure à sécurité
intrinsèque. Avant la mise en service, la
connexion avec le câble de prolongation doit être suffisamment isolée. Pour une
isolation.
Si le câble doit passer dans des systèmes de gaine de protection ou de
conduite plus étroits, le connecteur peut aussi être isolé avec un kit d'isolation
AC-108 approprié.
4.3.1 Assemblage et séparation des raccords enfichables
Les extrémités des connecteurs du capteur de déplacement et du câble de raccordement sont
dotées d'un raccord enfichable à verrouillage automatique. Elles sont reliées l'une à l'autre par
assemblage et non par vissage.
Pour l'assemblage, procéder dans l'ordre suivant :
1. Maintenir une des deux
2. Insérer l'un des raccords enfichables dans l'autre jusqu'à entendre un clic.
Pour les détacher, procéder dans l'ordre suivant :
1. Maintenir une des deux
2. Tirer sur la partie striée et argentée du connecteur
© Brüel & Kjær Vibro C105507.001 / V03

Tous droits résérves sur cette documentation technique !
!
extrémités
des connecteurs dans chacune de vos mains.
extrémités
des connecteurs dans chacune de vos mains.

pour détacher les fiches.
FR
Page 16 de 34
