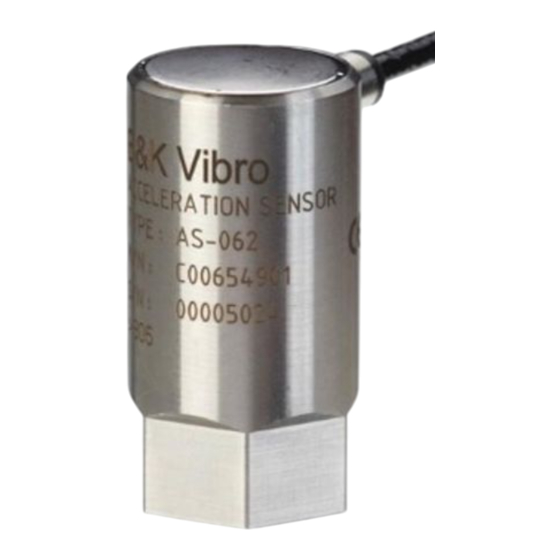

- Seite 1 Betriebsanleitung ASA-062 ATEX Explosionsgeschützte Beschleunigungssensoren mit Konstantstromversorgung Für den späteren Gebrauch aufbewahren...
- Seite 2 Copyright © 2021 Brüel & Kjær Vibro GmbH Alle Rechte an dieser technischen Dokumentation bleiben vorbehalten. Jegliche körperliche oder unkörperliche Vervielfältigung dieser technischen Dokumentation sowie die Verbreitung oder öffentliche Zugänglichmachung sind ohne vorherige schriftliche Genehmigung durch die Brüel & Kjær Vibro GmbH untersagt. Dies gilt auch für Teile dieser technischen Dokumentation. Betriebsanleitung Sensor ASA-062, C103443.001 / V10, de, Ausgabedatum: 18.05.2021 Brüel &...
- Seite 3 Achtung ! Note! ATTENTION ! Vor Inbetriebnahme des Produktes Before operating the product the Avant utilisation de l'appareil, il faut muss die Betriebsanleitung gelesen manual must be read and impérativement avoir lu et compris und verstanden werden. understood. le manuel d'emploi. Bei Bedarf die Betriebsanleitung in If necessary you may order the Si besoin, commander le manuel...
- Seite 4 Uwaga! Pozor! Upozornenie ! Przed rozpoczęciem użytkowania Před uvedením výrobku do provozu Pred uvedením zariadenia do urządzenia uprzejmie prosimy o je nutné přečíst si návod k provozu prevádzky si treba dôkladne uważne zapoznanie się z instrukcją a porozumět mu. prečítať prevádzkový návod a treba obsługi.
-
Seite 5: Inhaltsverzeichnis
Brüel & Kjær Vibro │Betriebsanleitung Sensor ASA-062 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise ........................6 Piktogramme und deren Bedeutung ....................6 Qualifikation des Betreibers ........................ 6 Bestimmungsgemäßer Gebrauch ....................... 6 Empfehlung an den Betreiber ..........................7 Verbot von eigenmächtigen Veränderungen ......................7 Anwendung ......................7 Allgemeines ...................... -
Seite 6: Hinweise
Hinweise HINWEIS! Diese Betriebsanleitung ist Teil des Produktes. Lesen Sie die Betriebsanleitung vor der Verwendung des Produktes sorgfältig durch und bewahren Sie die Anleitung für den zukünftigen Gebrauch auf. Piktogramme und deren Bedeutung Dieses Symbol warnt vor gefährlichen Situationen, die bei Fehlanwendung des Produktes entstehen können. -
Seite 7: Heiße Oberflächen
Brüel & Kjær Vibro │Betriebsanleitung Sensor ASA-062 Anwendung Heiße Oberflächen • Sensoren oder Kabel können entsprechend der Betriebsanleitung in weiten Umgebungstemperaturbereichen betrieben werden, wodurch sie an Gehäusewandungen durch Eigenerwärmung heiß werden und Verbrennungen hervorrufen können. • Geräte, Sensoren oder Kabel können durch die Montage an externen Wärme- oder Kältequellen (z.B. -
Seite 8: Maßzeichnung
Maßzeichnung ASA-062 Der ASA-062 als Beispiel für die Baureihe ASA-06x. 7,0 mm (Schutzschlauch) OPTION (Protective tube) OPTION (Gaîne de protection) OPTION 3,3 mm (Kabeldurchmesser) (Cable diameter) (Diamètre de câble) ASA062-1 (090709) Abbildung 5-1) Maßzeichnung Einsatzbereich Die Sensoren der Baureihe ASA-06x haben eine Zulassung zum Einsatz in “Explosionsgefährdeter Umgebung”... -
Seite 9: Anschlussleitung
Brüel & Kjær Vibro │Betriebsanleitung Sensor ASA-062 Anschlussleitung Anschlussleitung Länge bis 50 m mit optionalem Stahlschutzschlauch bis 10 m Aufbau 2 adrig verseilt + Schirm Mantelisolation ETFE Farbe Außenmantel blau Außendurchmesser 3,3 mm (±0,15 mm) Außendurchmesser Stahlschutzschlauch 7,0 mm Adernanzahl Leiterquerschnitt 0,14 mm²... -
Seite 10: Montage
Leitungsweg • Leitungsweg vom Sensor bis zum Klemmenanschlusskasten ○ Sind Beschädigungen der Leitung ausgeschlossen? Werkzeuge • Montage ○ Drehmomentschlüssel ○ Gabelschlüssel ○ Schraubenzieher Montage Ankopplung Grundsätzlich gilt: Die Masse des Beschleunigungs-Sensors sollte wenigstens zehnmal kleiner sein als die schwingungs-technisch relevante Masse des Messobjektes, an das er montiert ist. Der Beschleunigungs-Sensor ist eine Zusatzmasse, welche das Messobjekt belastet und dessen Schwingverhalten beeinflussen kann. -
Seite 11: Montage- Und Installationshinweise
Brüel & Kjær Vibro │Betriebsanleitung Sensor ASA-062 Beschleunigungssensor montieren Abbildung 8-1) Montage ASA–062 • Die Montagefläche muss im Bereich des Sensors plan und bearbeitet sein • Montagefläche mit Gewindebohrung M8 bzw. 1/4“, 12 mm tief versehen • Dünne Schicht Silikonfett auf die Montagefläche auftragen, um Kontaktresonanz zu verringern •... -
Seite 12: Leitungen Und Schutzschläuche
Leitungen und Schutzschläuche Sensorleitung und eventuelle Verlängerungsleitungen sind elektrisch und mechanisch zu schützen. Hierbei sind die örtlichen Gegebenheiten zu beachten. Wird ein Stahlschutzschlauch eingesetzt, ist dieser sicher mit dem örtlichen Potentialausgleich zu verbinden (Durchgangswiderstand 1M Leitungskennzeichnung Der Kennzeichnung der Leitung von der Messstelle bis zum Anschluss an die Überwachungselektronik kommt eine nicht zu unterschätzende Bedeutung zu. -
Seite 13: Versorgungsstromkreis
Brüel & Kjær Vibro │Betriebsanleitung Sensor ASA-062 Explosionsschutz Kategorie 1G Temperaturklasse: Maximale Umgebungstemperaturen: -20 °C… 50 °C -20 °C… 60 °C -20 °C… 90 °C -20 °C… 125 °C T3, T2, T1 Kategorie 2G Temperaturklasse: Maximale Umgebungstemperaturen: -20°C… 65 °C -20°C…... -
Seite 14: Polarität
Polarität Bei der eingezeichneten Bewegungsrichtung wird ein Signal in positiver Spannungsrichtung erzeugt. Technische Daten 100 mV/g 5 % (bezogen auf Messwert bei 80 Hz und 25 °C) Übertragungsfaktor 10,2 mV/m/s² 5 % +30 dB +20 dB +10 dB -5 dB 50k 100k ASA062-6 (050919) Abbildung 10-1 Typischer Frequenzgang des Übertragungsfaktors... -
Seite 15: Wartung Und Reparatur
Brüel & Kjær Vibro │Betriebsanleitung Sensor ASA-062 Wartung und Reparatur ≤300 Ω (Arbeitsfrequenzbereich) Dynamische Ausgangsimpedanz ca. 2 KΩ (Resonanzfrequenz) (Aussteuerung 1 V = 4 mA) +12,5 V 1,5 V Ruhepotential (-50 °C ... +125 °C) ≤5 % vom Messwert (bez. auf 25 °C) Temperaturgang der Empfindlichkeit Dehnungsempfindlichkeit <... -
Seite 16: Messaufbau
Messaufbau + 18 V . . . + 30 V = 2 ... 10 mA Digitalmultimeter Sensor Digital multimeter Capteur Multimètre numèrique ASA062-2 (050919) HINWEIS! Die Messungen sind nur durch autorisiertes Fachpersonal außerhalb des explosionsgeschützten Bereichs vorzunehmen. Ist der Sensor in explosionsgefährdeter Umgebung eingesetzt, so sind die zum Zeitpunkt der Inspektion gültigen Normen und Rechtsvorschriften zu beachten. -
Seite 17: Ce-Erklärung
Brüel & Kjær Vibro │Betriebsanleitung Sensor ASA-062 CE-Erklärung CE-Erklärung © Brüel & Kjær Vibro ● C103443.001 / V10 ● Seite 17 von 20 Technischen Änderungen vorbehalten! UNRESTRICTED DOCUMENT... -
Seite 18: Anschlussplan
Anschlussplan © Brüel & Kjær Vibro ● C103443.001 / V10 Seite 18 von 20 Technischen Änderungen vorbehalten! - Seite 19 Brüel & Kjær Vibro │Betriebsanleitung Sensor ASA-062 Anschlussplan © Brüel & Kjær Vibro ● C103443.001 / V10 ● Seite 19 von 20 Technischen Änderungen vorbehalten! UNRESTRICTED DOCUMENT...
-
Seite 20: Brüel & Kjær Vibro ● C103443.001 / V10 ● Seite 5 Von
Kontakt Brüel und Kjær Vibro GmbH Brüel & Kjær Vibro A/S BK Vibro America Inc Leydheckerstrasse 10 Skodsborgvej 307 B 1100 Mark Circle 64293 Darmstadt 2850 Nærum Gardnerville NV 89410 Deutschland Dänemark Telefon: +49 6151 428 0 Telefon: +45 77 41 25 00 Telefon: +1 (775) 552 3110 Fax:...
