de gaines de protection appropriées.

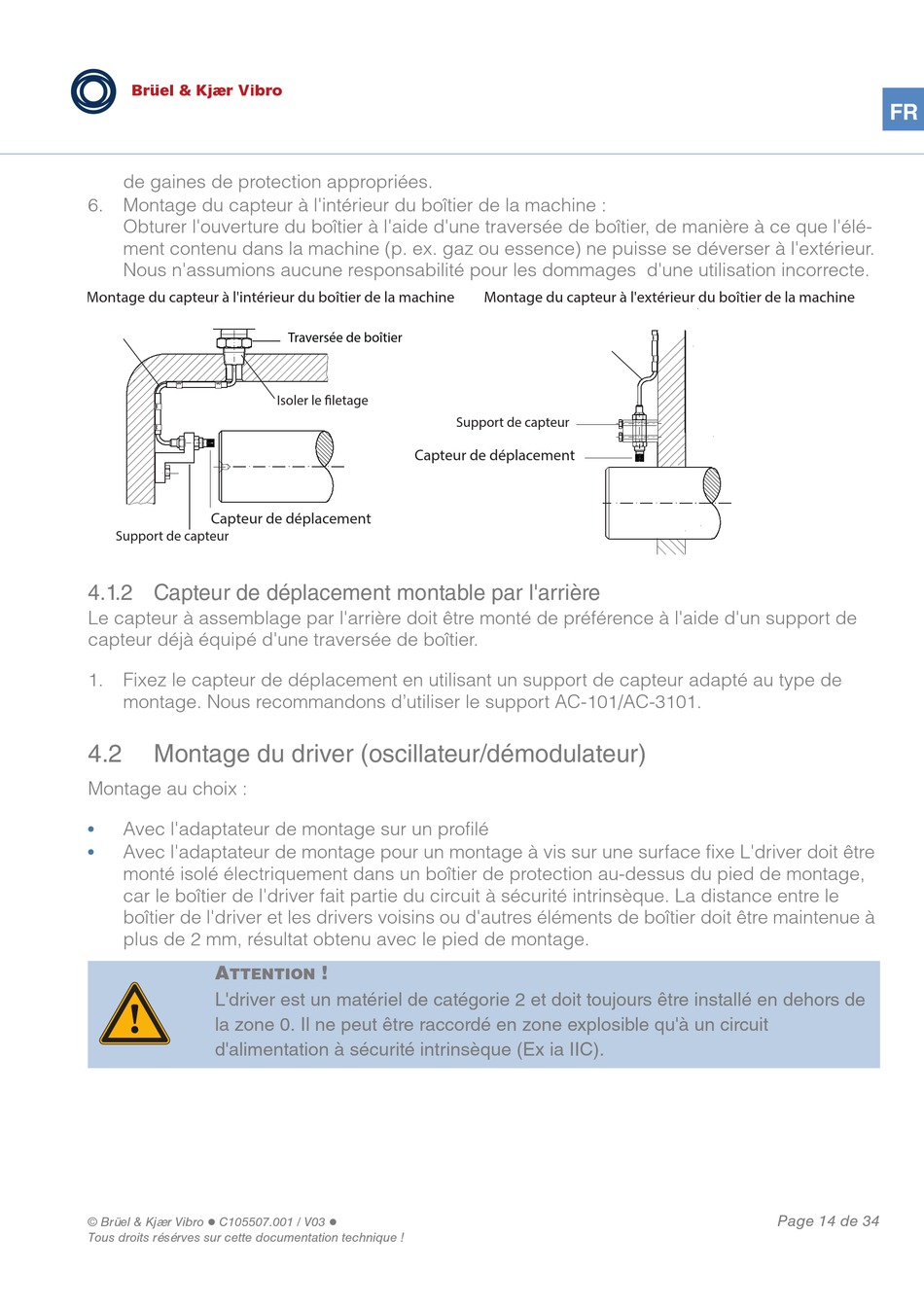

6. Montage du capteur à l'intérieur du boîtier de la machine :
Obturer l'ouverture du boîtier à l'aide d'une traversée de boîtier, de manière à ce que l'élé-
ment contenu dans la machine (p. ex. gaz ou essence) ne puisse se déverser à l'extérieur.
Nous n'assumions aucune responsabilité pour les dommages d'une utilisation incorrecte.
Montage du capteur à l'intérieur du boîtier de la machine
Capteur de déplacement
Support de capteur
4.1.2 Capteur de déplacement montable par l'arrière
Le capteur à assemblage par l'arrière doit être monté de préférence à l'aide d'un support de
capteur déjà équipé d'une traversée de boîtier.
1. Fixez le capteur de déplacement en utilisant un support de capteur adapté au type de
montage. Nous recommandons d'utiliser le support AC-101/AC-3101.
4.2 Montage du driver (oscillateur/démodulateur)
Montage au choix :
Avec l'adaptateur de montage sur un profilé
•
Avec l'adaptateur de montage pour un montage à vis sur une surface fixe L'driver doit être
•
monté isolé électriquement dans un boîtier de protection au-dessus du pied de montage,
car le boîtier de l'driver fait partie du circuit à sécurité intrinsèque. La distance entre le
boîtier de l'driver et les drivers voisins ou d'autres éléments de boîtier doit être maintenue à
plus de 2 mm, résultat obtenu avec le pied de montage.
A
TTENTION
L'driver est un matériel de catégorie 2 et doit toujours être installé en dehors de
la zone 0. Il ne peut être raccordé en zone explosible qu'à un circuit
d'alimentation à sécurité intrinsèque (Ex ia IIC).
© Brüel & Kjær Vibro C105507.001 / V03

Tous droits résérves sur cette documentation technique !
Traversée de boîtier
Isoler le letage
Capteur de déplacement
!

Montage du capteur à l'extérieur du boîtier de la machine
Support de capteur
