12.5.5
30302710-02
V7.20141016
Wenn das Terminal eingeschaltet ist, dann leitet es Strom an die Geräte, die über den Stecker
RS232 angeschlossen sind. Die Spannung an dem Stecker RS232 ist abhängig von der
Betriebsspannung des Terminals.
Wenn das Terminal an eine Batterie mit 12 Volt angeschlossen ist, dann leitet es ca. 11,3 Volt an das
angeschlossene Gerät weiter.
Wenn das Terminal an eine Batterie mit 24 Volt angeschlossen ist, dann leitet es ca. 23,3 Volt an das
angeschlossene Gerät weiter.
Für die Nutzung eines GPS-Empfängers werden nur die Signale RxD und TxD und GND benötigt.

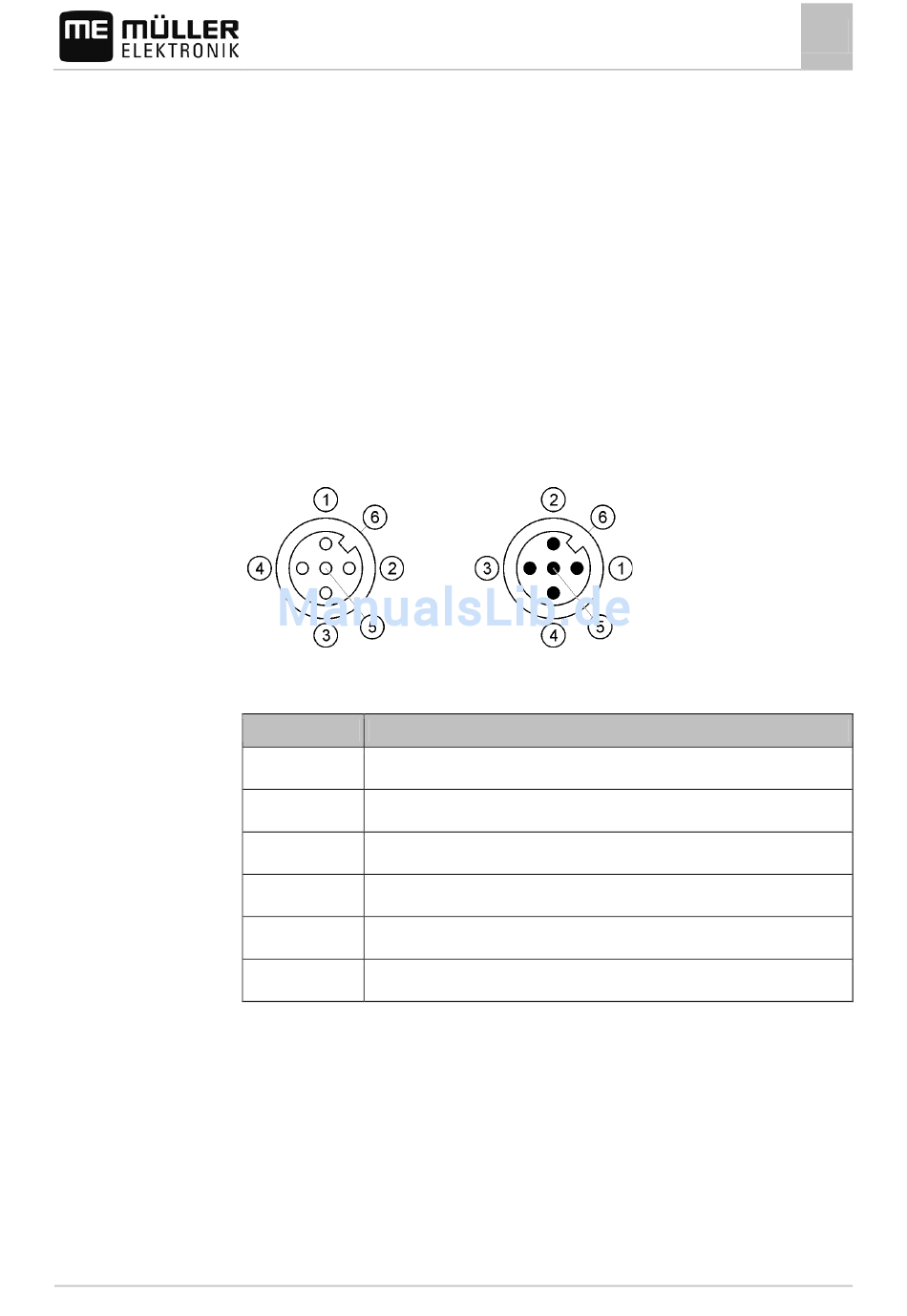

Pinbelegung der Kameraanschlüsse 1 und 2
Die Anschlüsse 1 und 2 dienen zum Anschließen einer analogen Kamera. Beide Anschlüsse sind
gleich belegt.
Die Anschlüsse 1 und 2 sind 5-polige, A-codierte M12 Buchsen. Die Belegung können Sie in der
folgenden Tabelle ablesen.
Pinbelegung der Buchse (im
Terminal)
Pin
Signal
1
Pin ist reserviert durch ME (nichts anschließen)
2
GND
3
Pin ist reserviert durch ME (nichts anschließen)
4
Video-Signal
5
Video-Schirm
Außenhülle
Schirm
Pinbelegung des Steckers
Wartung und Pflege
12
Technische Daten
81
