Vorgehensweise
30302710-02
V7.20141016

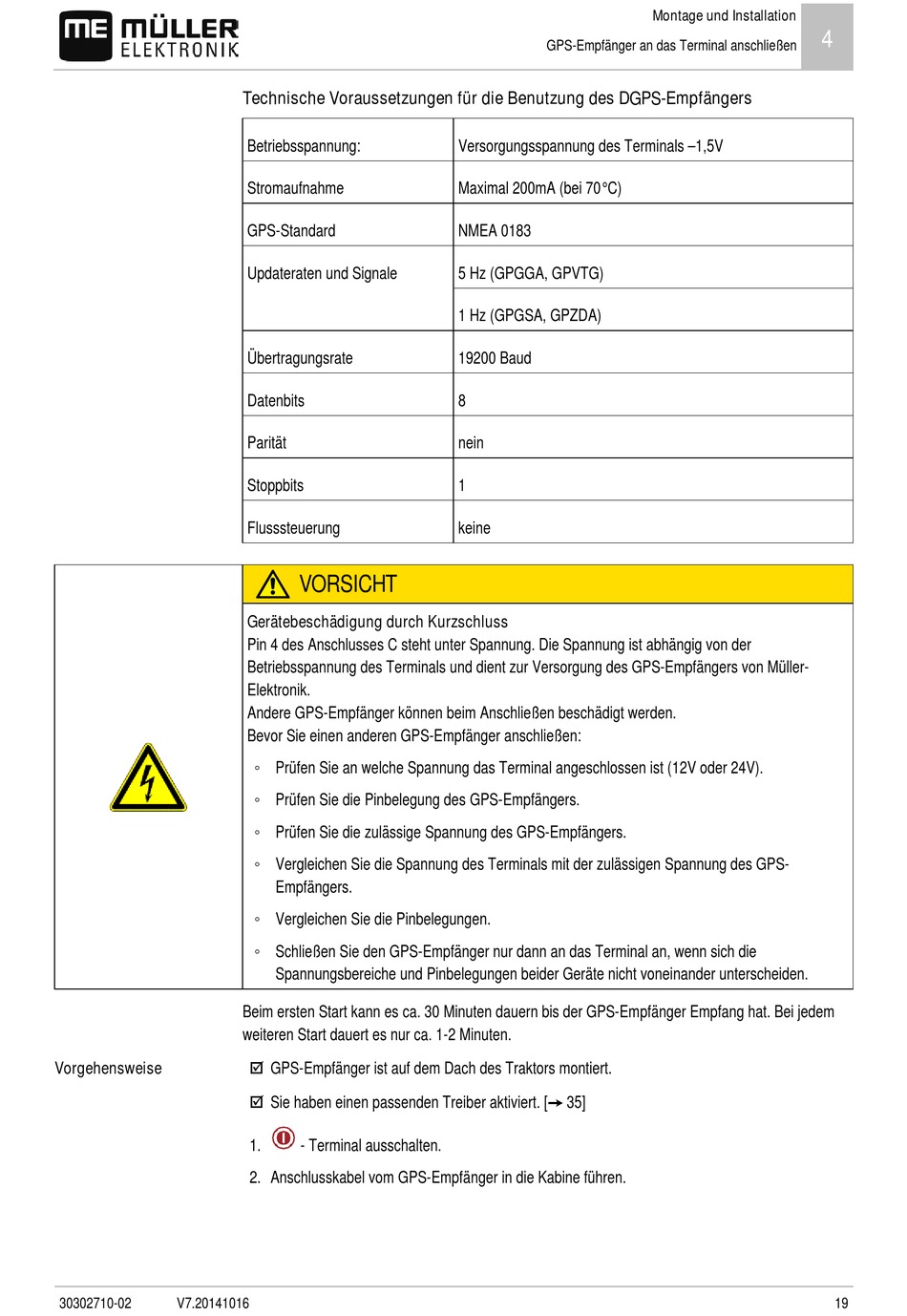

Technische Voraussetzungen für die Benutzung des DGPS-Empfängers
Betriebsspannung:
Stromaufnahme
GPS-Standard
Updateraten und Signale
Übertragungsrate
Datenbits
Parität
Stoppbits
Flusssteuerung
VORSICHT
Gerätebeschädigung durch Kurzschluss
Pin 4 des Anschlusses C steht unter Spannung. Die Spannung ist abhängig von der
Betriebsspannung des Terminals und dient zur Versorgung des GPS-Empfängers von Müller-
Elektronik.
Andere GPS-Empfänger können beim Anschließen beschädigt werden.
Bevor Sie einen anderen GPS-Empfänger anschließen:
◦ Prüfen Sie an welche Spannung das Terminal angeschlossen ist (12V oder 24V).
◦ Prüfen Sie die Pinbelegung des GPS-Empfängers.
◦ Prüfen Sie die zulässige Spannung des GPS-Empfängers.
◦ Vergleichen Sie die Spannung des Terminals mit der zulässigen Spannung des GPS-
Empfängers.
◦ Vergleichen Sie die Pinbelegungen.
◦ Schließen Sie den GPS-Empfänger nur dann an das Terminal an, wenn sich die
Spannungsbereiche und Pinbelegungen beider Geräte nicht voneinander unterscheiden.
Beim ersten Start kann es ca. 30 Minuten dauern bis der GPS-Empfänger Empfang hat. Bei jedem
weiteren Start dauert es nur ca. 1-2 Minuten.
GPS-Empfänger ist auf dem Dach des Traktors montiert.
Sie haben einen passenden Treiber aktiviert. [➙ 35]
1.
- Terminal ausschalten.
2. Anschlusskabel vom GPS-Empfänger in die Kabine führen.
GPS-Empfänger an das Terminal anschließen
Versorgungsspannung des Terminals –1,5V
Maximal 200mA (bei 70°C)
NMEA 0183
5 Hz (GPGGA, GPVTG)
1 Hz (GPGSA, GPZDA)
19200 Baud
8
nein
1
keine
Montage und Installation
4
19
