Montage und Installation
4
SIM-Karte
16

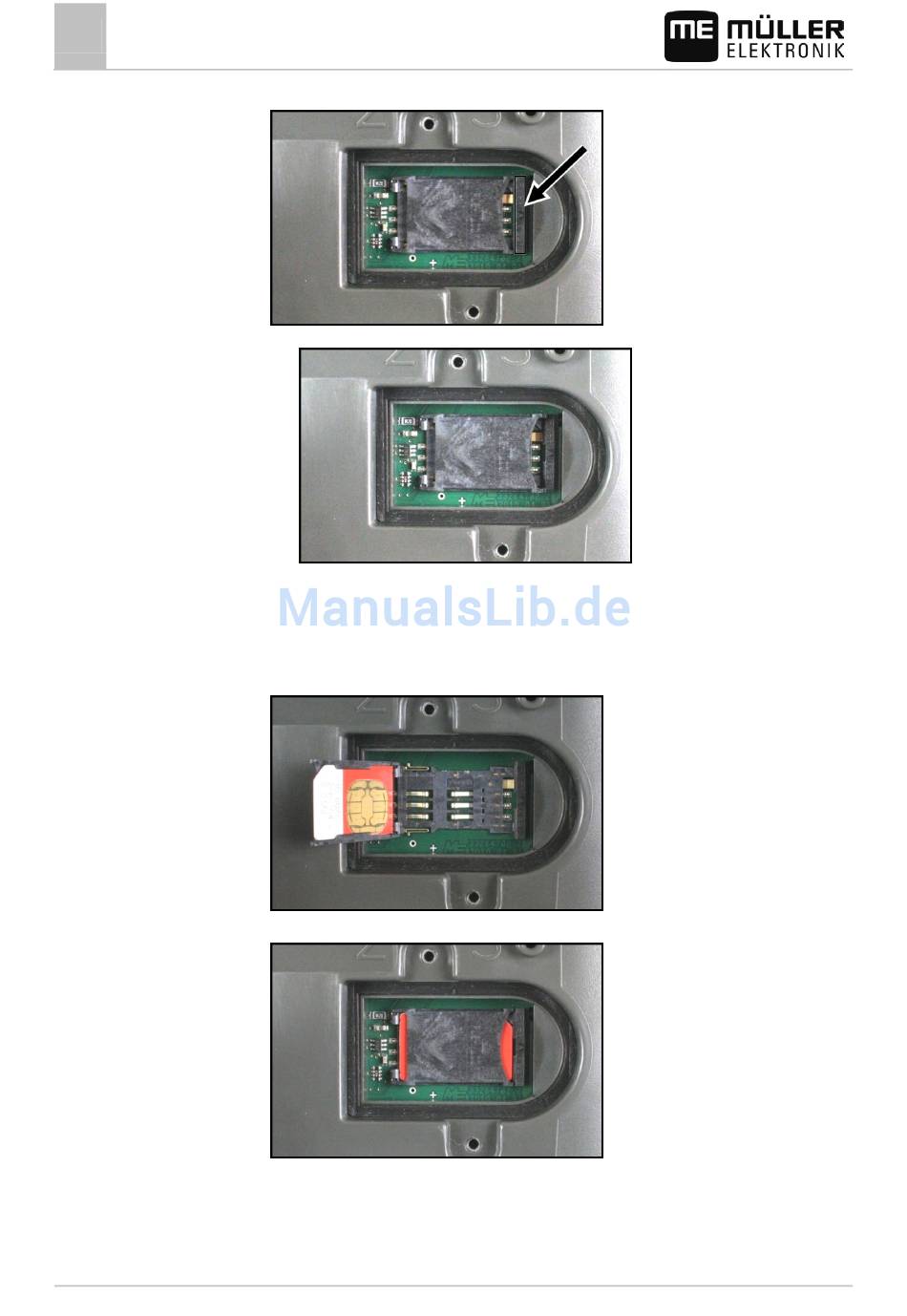

3. Mit einem Fingernagel auf den Einrasthebel drücken.
⇨ Kartenträger wird entriegelt:
4. Kartenträger anheben. Der Kartenträger kann auf der rechten Seite, wo das Gehäuse des
Terminals abgerundet ist, angehoben werden. Auf der anderen Seite wird der Kartenträger von
Scharnieren festgehalten.
5. SIM-Karte in den Kartenträger einschieben. Der Chip auf der Karte muss nach der Montage die
Kontakte auf der Platine berühren. Die Karte muss wie auf der Abbildung positioniert werden.
6. Kartenträger zuklappen.
7. Kartenträger leicht an die Platine drücken, bis er an der rechten Seite einrastet.
8. VORSICHT! Drehen Sie die Schrauben nicht zu fest zu, sonst kann die Abdeckung
beschädigt werden.
30302710-02
V7.20141016
