Anschlüsse des Terminals

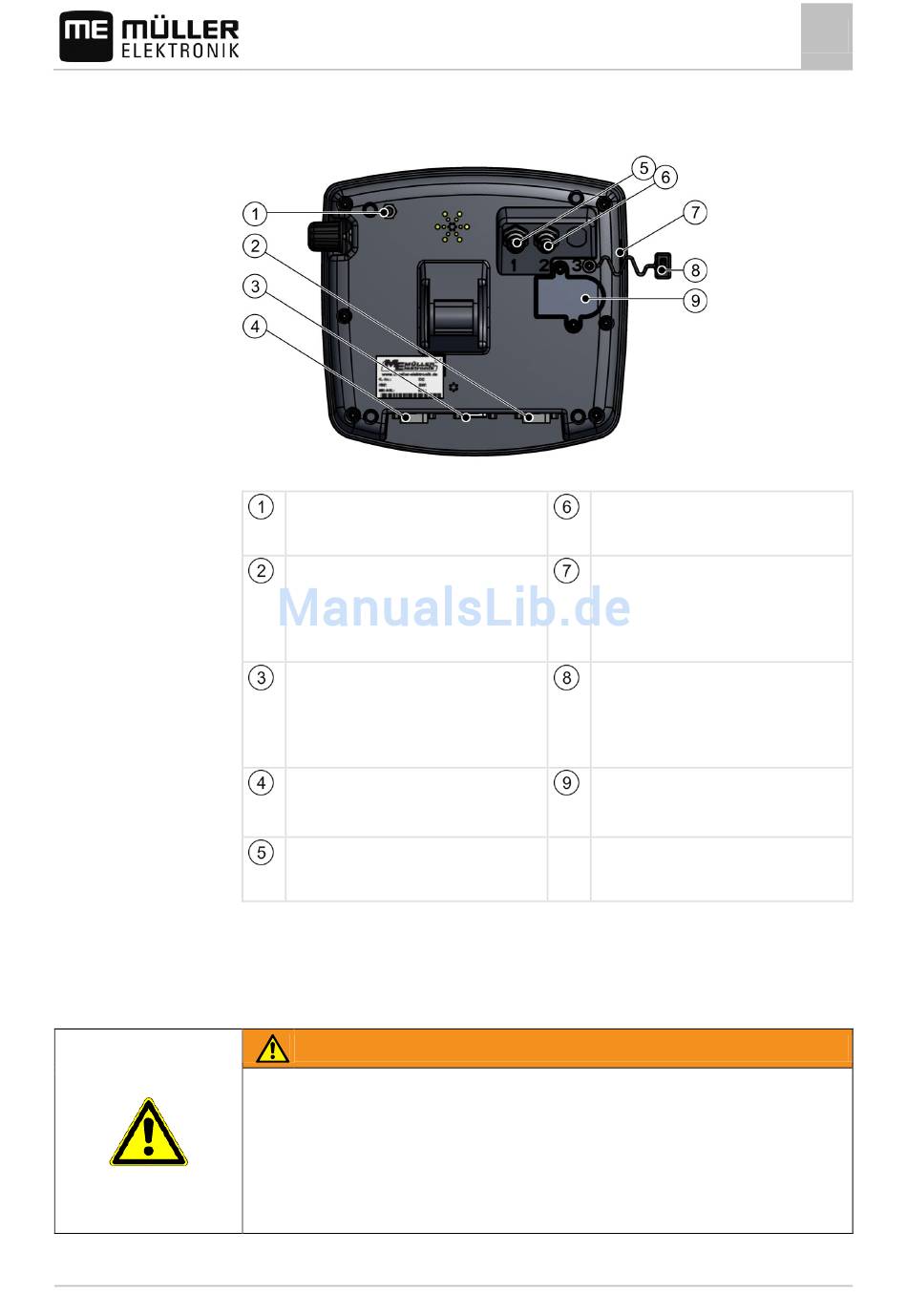

Rückseite des Terminals. Variante mit einem GSM-Modem und mit Kameraanschlüssen
Anschluss der GSM-Antenne
Nur bei einem Terminal mit einem installierten
GSM-Modem.
Anschluss C
Serieller Anschluss RS232 für:
- GPS-Empfänger
- Neigungsmodul „GPS TILT-Module"
- Lightbar
Anschluss A
CAN-Bus Anschluss
Zum Anschluss der ISOBUS Grundausrüstung
oder der Spannungsversorgung bei TRACK-
Guide II.
Anschluss B
Siehe Kapitel: Pinbelegung Anschluss B [➙
79]
Anschluss einer analogen Kamera
Nur bei einem Terminal mit einem installierten
GSM-Modem.
GSM-Antenne montieren
Die GSM-Antenne sendet Informationen an das Portal farmpilot über das Mobilfunknetz.
WARNUNG
Elektromagnetische Wellen
Andere Geräte können gestört werden. Das betrifft auch medizinische Geräte wie
Herzschrittmacher und Hörgeräte.
◦ Montieren Sie die GSM-Antenne mindestens einen Meter von anderen Geräten entfernt.
◦ Montieren Sie die GSM-Antenne so, dass der Abstand zwischen Fahrer und GSM-Antenne
immer mindestens 20cm beträgt.
Montage und Installation
Terminal in der Traktorkabine montieren
Anschluss einer analogen Kamera
Nur bei einem Terminal mit einem installierten
GSM-Modem.
USB-Anschluss
USB 1.1
Verschlusskappe für den USB-Anschluss
Schützt die USB-Buchse vor Staub.
Fach für die SIM-Karte
