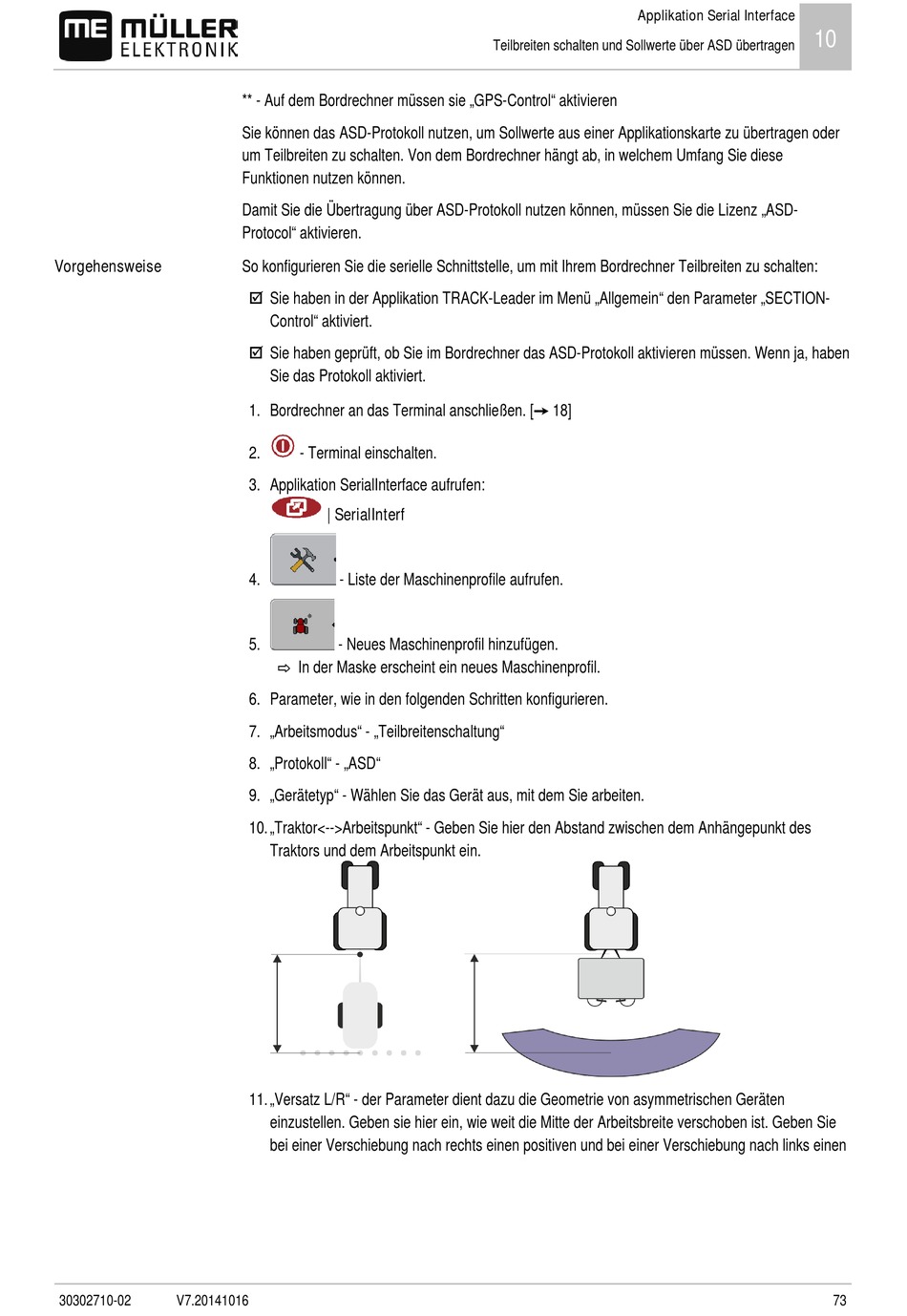

** - Auf dem Bordrechner müssen sie „GPS-Control" aktivieren
Sie können das ASD-Protokoll nutzen, um Sollwerte aus einer Applikationskarte zu übertragen oder
um Teilbreiten zu schalten. Von dem Bordrechner hängt ab, in welchem Umfang Sie diese
Funktionen nutzen können.
Damit Sie die Übertragung über ASD-Protokoll nutzen können, müssen Sie die Lizenz „ASD-
Protocol" aktivieren.
So konfigurieren Sie die serielle Schnittstelle, um mit Ihrem Bordrechner Teilbreiten zu schalten:
Sie haben in der Applikation TRACK-Leader im Menü „Allgemein" den Parameter „SECTION-
Control" aktiviert.
Sie haben geprüft, ob Sie im Bordrechner das ASD-Protokoll aktivieren müssen. Wenn ja, haben
Sie das Protokoll aktiviert.
1. Bordrechner an das Terminal anschließen. [➙ 18]
2.
- Terminal einschalten.
3. Applikation SerialInterface aufrufen:
| SerialInterf
4.
- Liste der Maschinenprofile aufrufen.
⇨ In der Maske erscheint ein neues Maschinenprofil.
5.
- Neues Maschinenprofil hinzufügen.
6. Parameter, wie in den folgenden Schritten konfigurieren.
7. „Arbeitsmodus" - „Teilbreitenschaltung"
8. „Protokoll" - „ASD"
9. „Gerätetyp" - Wählen Sie das Gerät aus, mit dem Sie arbeiten.
10. „Traktor<-->Arbeitspunkt" - Geben Sie hier den Abstand zwischen dem Anhängepunkt des
Traktors und dem Arbeitspunkt ein.
11. „Versatz L/R" - der Parameter dient dazu die Geometrie von asymmetrischen Geräten
einzustellen. Geben sie hier ein, wie weit die Mitte der Arbeitsbreite verschoben ist. Geben Sie
bei einer Verschiebung nach rechts einen positiven und bei einer Verschiebung nach links einen
Applikation Serial Interface
Teilbreiten schalten und Sollwerte über ASD übertragen
