Montage und Funktion des Sicherheitsfunkempfängers (optional)
CHECK PROG
POWER
ATEST
B1
B2
MR
Funktion
Als Sicherheitsfunksender ist der RB3 T868 zu verwenden. Die Signalgeber müssen in Verbindung mit dem Sicherheitsfunksender
den Performance Level "c" genügen. Am Eingang IN1 wird die Sicherheitsleiste angeschlossen. Angeschlossen werden kann eine
8k2 Leiste (SW1:1 Off, SW1:2 Off) oder eine OSE-S 7502 Leiste (SW1:1 On, SW1:2 Off). Ist der Signaleingang frei so ist die LED B1
aus. Ein Auslösen des Sicherheitsfunksenders wird in der Steuerung für Eingang IN1 mit ≡SE angezeigt und die LED B1 leuchtet.
Der Eingang IN1 ist mit SE1 verknüpft. Parameter P.4E3 wirkt auch auf IN1.
Am Eingang IN2 wird der Schlaffseilschalter und Schlupftürschalter angeschlossen. Mit einer festen Kabelverlegung kann auf die
Leitungsüberwachung verzichtet werden (SW1:3 On). Bei einer notwendigen Leitungsüberwachung muss der Gesamtwiderstand
des Eingangs 8k2 betragen (SW1:3 Off). Wird der Eingang IN2 nicht verwendet, setzen Sie SW1:3 On und schließen eine Brücke
zwischen IN2 und GND an. Ist der Signaleingang frei so ist die LED B2 aus.
Der Eingang IN2 ist mit SE2 verknüpft. Parameter P.4F4 wirkt auch auf IN2.
Ein Auslösen des Sicherheitsfunksenders wird in der Steuerung für Eingang IN2 mit SE≡ angezeigt und die LED B1 leuchtet.
Einlernen des Sicherheitssenders
Wählen Sie den gewünschten Modus aus durch Drücken und halten der PROG-Taste am Sicherheitsfunkempfänger RB3 CS-
M868AD1. Es ändert sich beim Drücken der PROG-Taste die Anzeige Led B1 und Led B2. Wählen Sie Modus 4 die LED B1 blinkt
und LED B2 blinkt.
Löschen des Sicherheitssenders
Setzen Sie eine Brücke auf den Kontakt MR. Die LEDs blinken und der Sicherheitsfunkempfänger piepst. Nach 10 s wird der Si-
cherheitssender gelöscht.
Wartung
Beachten Sie die Anleitung des Sicherheitssenders.
DIP-Schalter
DIP-Schalter SW1:1 und SW1:2 sind auf Off gestellt.
Aktivierung des Sicherheitsfunkempfängers
Um den Sicherheitsfunkempfänger verwenden zu können, muss P.803:1 gesetzt werden.
ON
1 2
Die Steuerung kann mit einem Sicherheitsfunkempfänger RB3
CSM868AD1 ausgerüstet werden. Als Funksender ist der Si-
cherheitssender RB3 T868 zu verwenden. Bei den eingesetzten
Funkmodulen ist auch immer die Herstellerspezifische Anlei-
tung zu beachten.
Die Funkempfänger entsprechen der Funkanlagen Richtlinie
2014/53/EU. Der vollständige Text der EU-Konformitätserklä-
rung ist unter der folgenden Internetadresse verfügbar:
www.becker-antriebe.de/ce

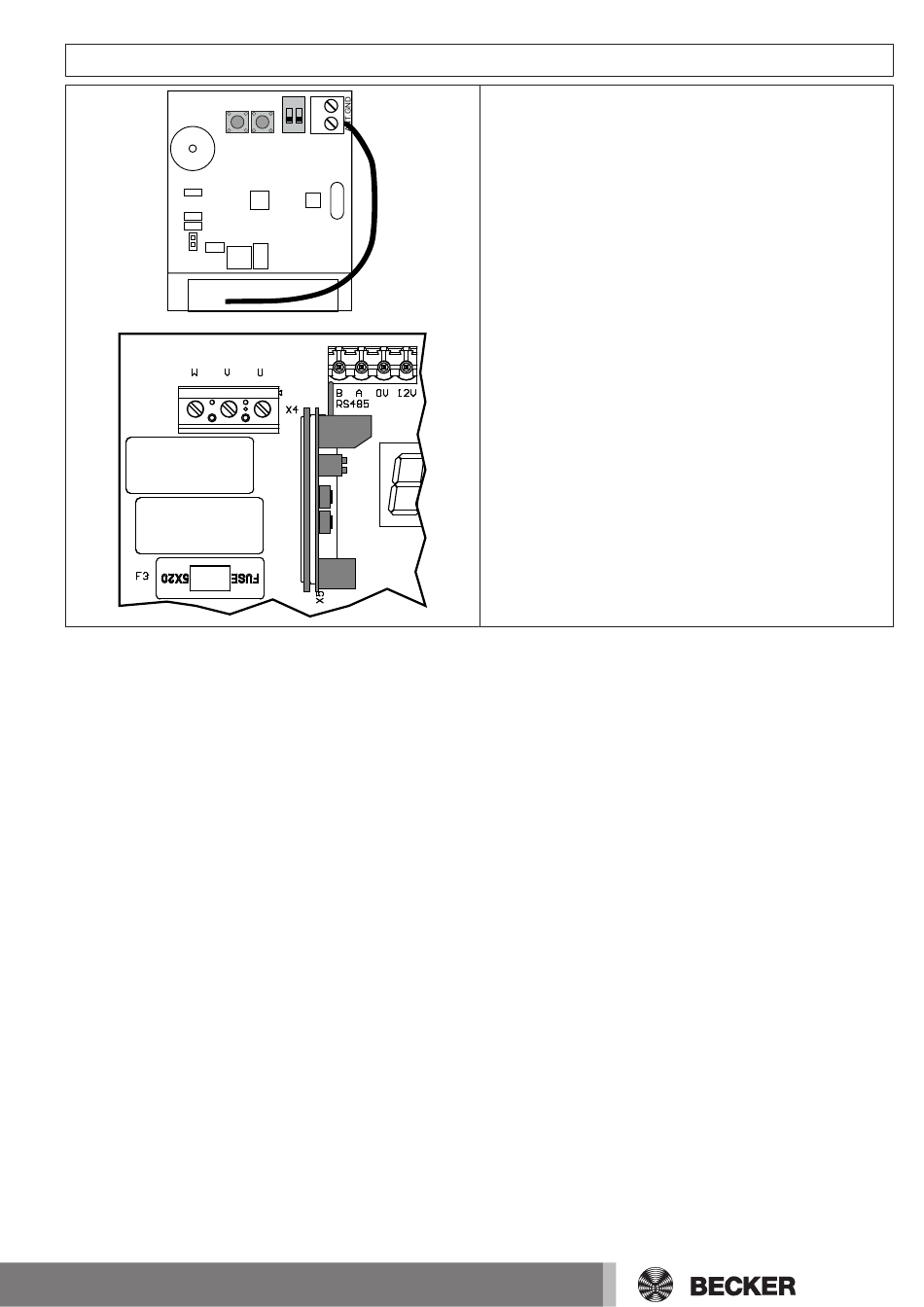

Bei Nachrüstung eines Sicherheitsfunkempfängers müssen Sie
zunächst die Empfängerplatine auf der Grundsteuerungsplatine
installieren. Schalten Sie dazu die gesamte Torsteuerung span-
nungsfrei. Stecken Sie die Funkempfängerplatine wie neben-
stehend gezeigt auf den Steckplatz X5 oben links auf der
Steuerung ein. Achten Sie auf die richtige Orientierung der Pla-
tine!
29
