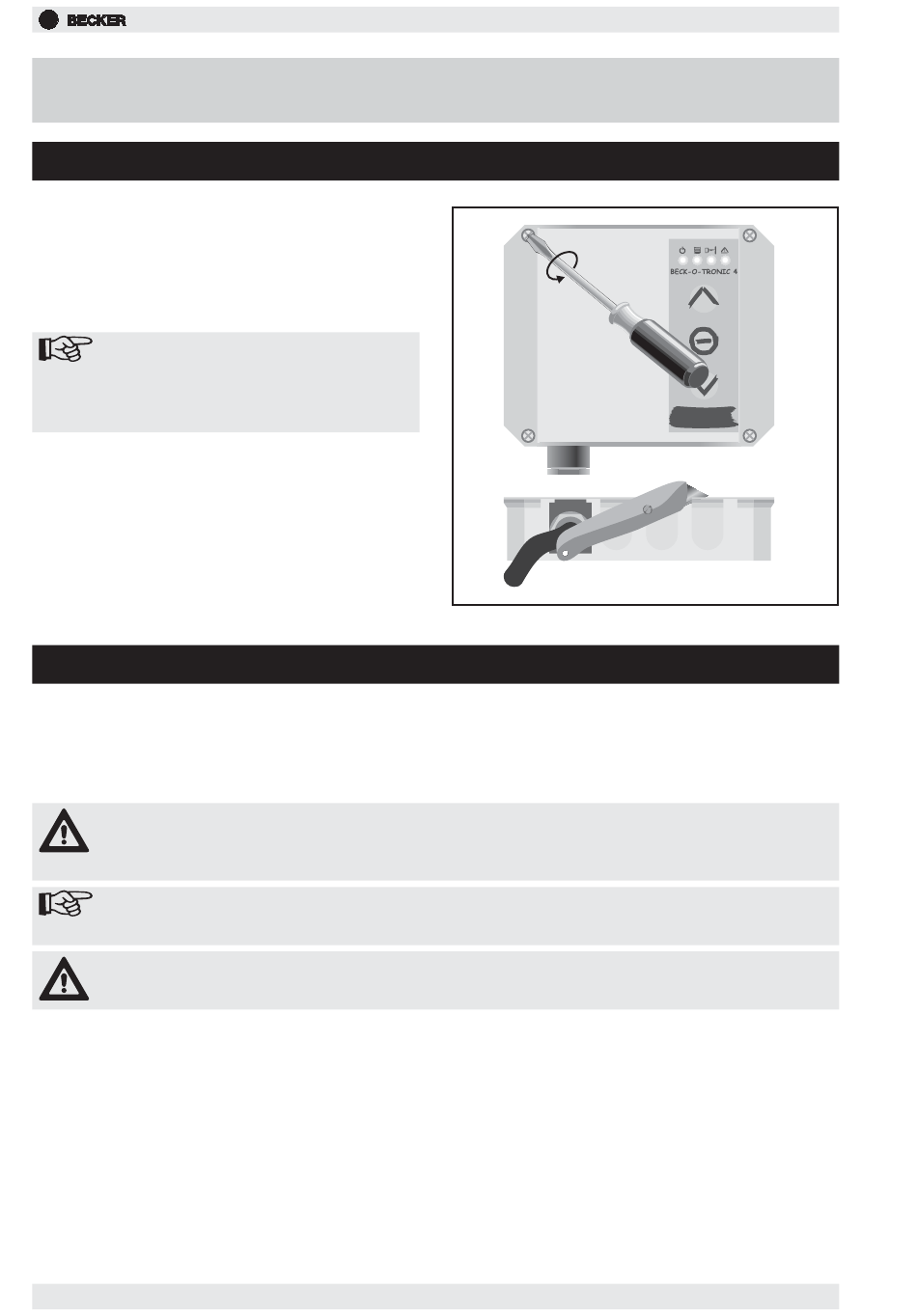

Open de deksel van de besturingseenheid. Ver-
wijder de stekker van het front uit de besturings-
eenheid en leg de deksel voorzichtig ter zijde.
Verwijder de benodigde uitsnijdingen in het on-
derste deel van de behuizing.
Snijd de kanten in. Snijd ze op maat
zodat de cut-out afdekkingen ge-
makkelijker kunnen worden verwij-
derd.
Gebruik het bijgeleverde kartonnen sjabloon voor
het maken van gaten in de muur om de behui-
zing te bevestigen.
Aansluiting voor motor, erfverlichting/voor-waarschuwingslicht, fotocel,
externe sleutelschakelaar en sluitkantbeveiliging.
Sluit de verschillende bedieningsorganen aan volgens het aansluitschema op pagina 59.
Elektrische werkzaamheden mogen uitsluitend door geschoolde elektriciëns en ge-
schoold personeel worden uitgevoerd. In alle gevallen dient voor het aansluiten van
de bedieningsorganen de veiligheidsschakelaar eruit te worden getrokken.
Trek eerst het insteekbuisjes over de aansluitkabel en schuif deze na het aansluiten
van alle draden in het onderste deel van de behuizing.
Let bij het aansluiten op de technische gegevens van de BECK-O-TRONIC 4. De
aangegeven maximum waarden dienen beslist te worden aangehouden.
