Powerfix Profi Plus PMDL 5 B1 Bedienungsanleitung
Multifunktionsdetektor
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Downloaded from
www.Manualslib.com
DETECTOR MULTIFUNCIONAL
RILEVATORE MULTIFUNZIONE PMDL 5 B1
DETECTOR
MULTIFUNCIONAL
Instrucciones de uso
DETETOR MULTIFUNÇÕES
Manual de instruções
MULTIFUNKTIONS-
DETEKTOR
Bedienungsanleitung
IAN 273624
manuals search engine
RILEVATORE
MULTIFUNZIONE
Istruzioni per l'uso
MULTI-PURPOSE DETECTOR
Operating instructions
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Powerfix Profi Plus PMDL 5 B1
Inhaltszusammenfassung für Powerfix Profi Plus PMDL 5 B1
- Seite 1 DETECTOR MULTIFUNCIONAL RILEVATORE MULTIFUNZIONE PMDL 5 B1 DETECTOR RILEVATORE MULTIFUNCIONAL MULTIFUNZIONE Instrucciones de uso Istruzioni per l'uso DETETOR MULTIFUNÇÕES MULTI-PURPOSE DETECTOR Manual de instruções Operating instructions MULTIFUNKTIONS- DETEKTOR Bedienungsanleitung IAN 273624 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Antes de empezar a leer abra la página que contiene las imágenes y, en segui- da, familiarícese con todas las funciones del dispositivo. Prima di leggere aprire la pagina con le immagini e prendere confi denza con le diverse funzioni dell'apparecchio. Antes de começar a ler abra na página com as imagens e, de seguida, familia- rize-se com todas as funções do aparelho.
- Seite 3 Downloaded from www.Manualslib.com manuals search engine...
- Seite 52 INHALTSVERZEICHNIS SEITE Bestimmungsgemäßer Gebrauch Sicherheitshinweise Technische Daten Gerätebeschreibung Lieferumfang Auspacken Batterie einlegen Messen von Entfernungen Messen von Flächen Messen von Volumen Aufspüren von verdeckten Objekten Lasermarkierung Batterieanzeige Aufbewahrung und Reinigung Entsorgen Garantie und Service Importeur Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf.
-
Seite 53: Bestimmungsgemäßer Gebrauch
MULTIFUNKTIONSDETEKTOR PMDL 5 B1 Bestimmungsgemäßer Gebrauch Der Multifunktionsdetektor ist zur Ortung von elektrischen Leitungen, von Me- tall- und Holzobjekten, zum Projizieren von Laserlinien, zum Berechnen von Flächen und Volumina, sowie zum Messen von Entfernungen konzipiert. Dieses Gerät ist nur für private Zwecke bestimmt. Gebrauchen Sie es nicht gewerblich. - Seite 54 LASER Das Gerät enthält einen Klasse-2-Laser. Richten Sie den Laser nie auf Personen oder Tiere. Blicken Sie nie direkt in den Strahl. Der Laser kann Augenschäden hervorrufen. • Richten Sie den Strahl nicht auf stark reflektierende Materialien. Gefahr durch reflektierendes Licht. •...
-
Seite 55: Technische Daten

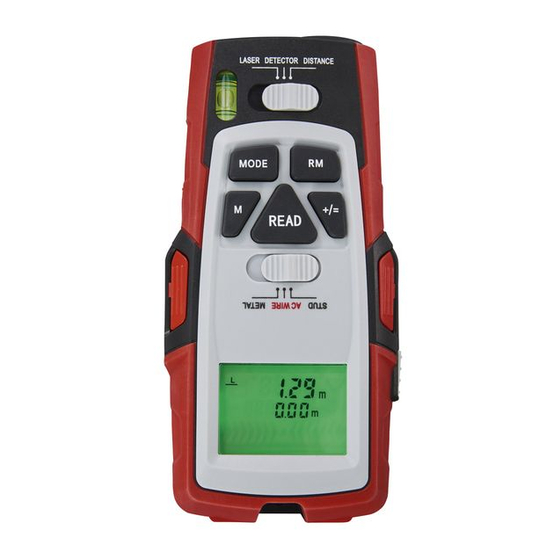

Technische Daten Entfernungsmesser mittels Ultraschall Aufspüren von: Stromleitungen, Metall, Holz Laserklasse: Ausgangsleistung (P.max): < 1mW Wellenlänge (λ): 650 nm gemäß EN60825-1:2014 Spannungsversorgung: 9 V-Blockbatterie Gerätebeschreibung Messpunkt Display Materialschalter (STUD/AC WIRE/METAL) Taste M (Memory) Taste Haltenadel Taste READ Taste MODE Libelle Laser-Austrittsöffnung Ultraschallsender/-empfänger Funktionsschalter (LASER/DETECTOR/DISTANCE) -
Seite 56: Batterie Einlegen
Batterie einlegen Öffnen Sie das Batteriefach auf der Rückseite des Multifunktionsde- tektors. Stecken Sie die 9 V-Blockbatterie auf die Kontakte. Achten Sie auf die richtige Polung. Legen Sie das Band zum Herausholen der Batterie unter die 9 V-Block- batterie und drücken Sie sie in das Batteriefach Achtung! Achten Sie darauf, dass die Kabel nicht eingeklemmt werden. - Seite 57 Beachten Sie folgende Abbildungen: Abb. 1 Abb. 2 Je weiter Sie von der Wand entfernt stehen, umso breiter ist die Fläche (a), die der Multifunktionsdetektor mittels Ultraschall misst (Abb. 2). Beachten Sie daher, dass der Multifunktionsdetektor immer auf eine ebene Fläche im rechten Winkel gerichtet ist (Abb.
-
Seite 58: Addieren Von Entfernungen
Addieren von Entfernungen Sie können gemessene Entfernungen addieren: Messen Sie die erste Entfernung wie beschrieben. Drücken Sie die Taste +/= . Im Display erscheint „+“ und die gemessene Entfernung überträgt sich auf die untere Zeile. Messen Sie die nächste Entfernung. Die neu gemessene Entfernung wird in der oberen Zeile angezeigt. -
Seite 59: Messen Von Volumen
Messen von Volumen Schieben Sie den Funktionsschalter auf „DISTANCE“. Das Display schaltet sich ein. Drücken Sie die Taste MODE zweimal. Im Display blinkt „L“ (Length = Länge). Drücken Sie die Taste READ , um die Länge zu Messen. In der oberen Zeile erscheint die gemessene Länge und „W“... - Seite 60 Das Aufspüren von verdeckten Objekten ist in allen drei Modi (STUD = Holz, AC WIRE = Stromführende Leitungen, METAL = Metall) gleich. Schieben Sie den Funktionsschalter auf „DETECTOR“. Schieben Sie den Materialschalter auf STUD, AC WIRE oder METAL. Zuerst müssen Sie den Multifunktionsdetektor kalibrieren. Setzen Sie ihn flach auf die Wand, wo Sie nach verdeckten Objekten suchen möchten.
-
Seite 61: Lasermarkierung
Suche nach Holzobjekten Verfahren Sie bei der Suche nach Holzobjekten, wie im Kapitel „Aufspü- ren von verdeckten Objekten“ beschrieben. Wenn der Multifunktionsdetektor ein Objekt gefunden hat, markieren Sie es. Um sicher zu gehen, dass das Objekt aus Holz besteht, schieben Sie den Materialschalter auf METAL. -
Seite 62: Batterieanzeige
Senkrechte Laserlinie Befestigen Sie einen Faden an der Öse am Messpunkt Hängen Sie den Multifunktionsdetektor an die Wand, wo Sie die senk- rechte Linie projizieren wollen. Der Multifunktionsdetektor hängt wie ein Lot senkrecht nach unten. Der Laser wirft eine senkrechte Linie an die Wand. -
Seite 63: Garantie Und Service
Garantie und Service Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.
