Powerfix Profi Z31174 Bedienungs- Und Sicherheitshinweise
  1. Anleitungen
  2. Marken
  3. Powerfix Profi Anleitungen
  4. Sensoren
  5. Z31174
  6. Bedienungs- und sicherheitshinweise

Powerfix Profi Z31174 Bedienungs- Und Sicherheitshinweise

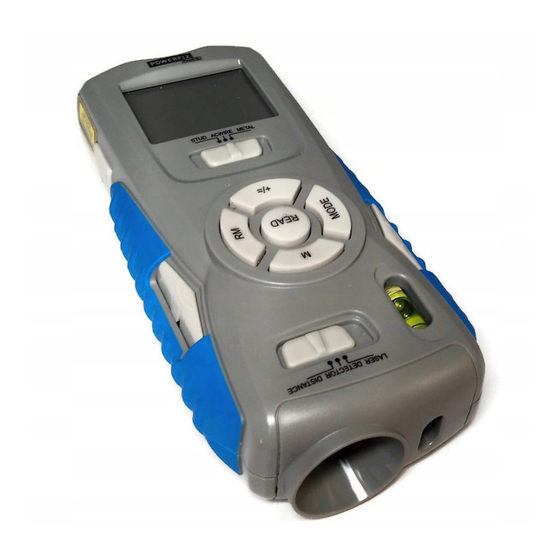

Multifunktionsdetektor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 82

Quicklinks

Diese Anleitung herunterladen
detector Multifuncional
Instrucciones de utilización y de seguridad
rilevatore Multifunzione
Indicazioni per l'uso e per la sicurezza
detetor Multifunções
Instruções de utilização e de segurança
Multi-function detector
Operation and Safety Notes
Multifunktionsdetektor
Bedienungs- und Sicherheitshinweise
5
Z31174
