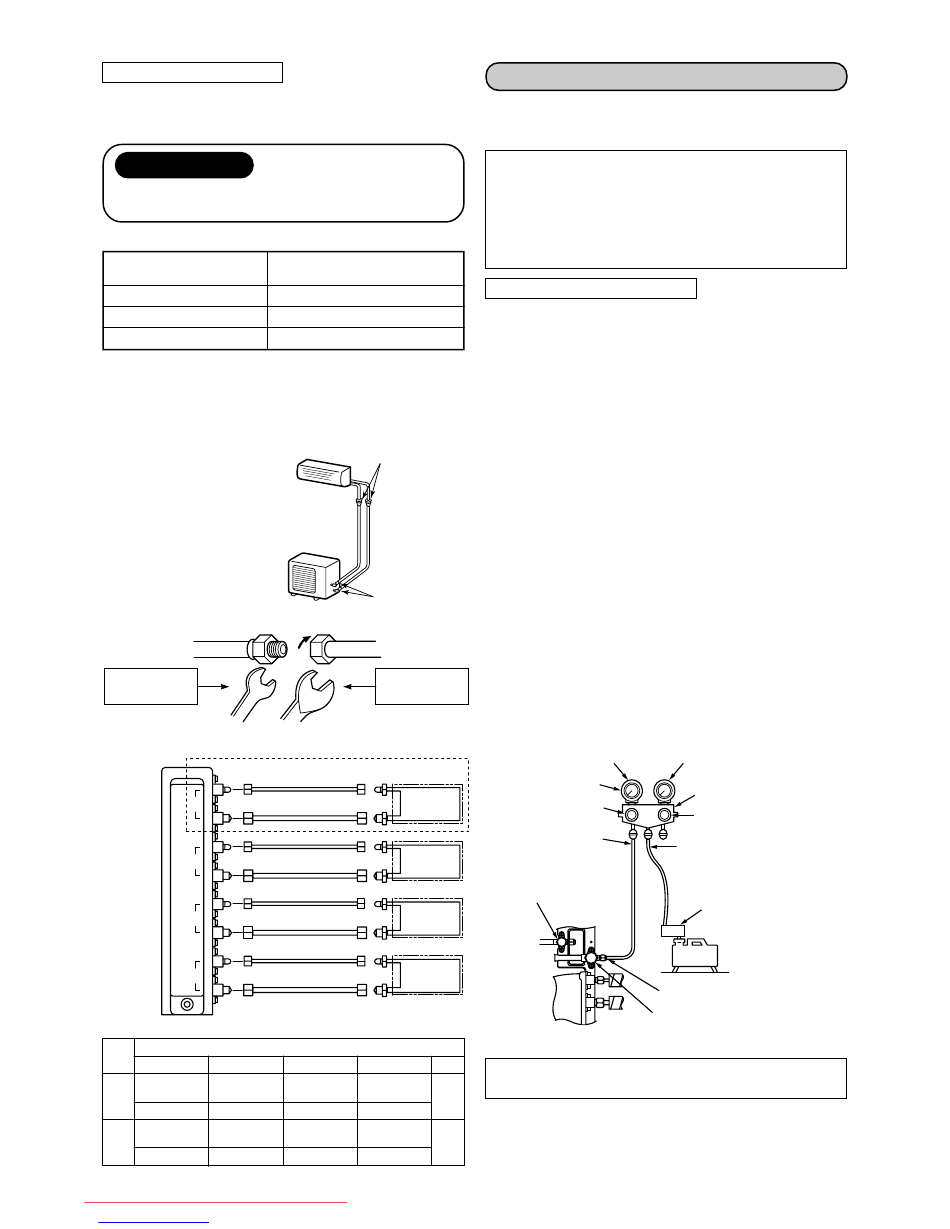

Serrage des raccords
Aligner les centres des raccords et serrer l'écrou évasé
avec les doits. Appliquer ensuite une clé dynamométrique
sur l'écrou et serrer comme indiqué sur la figure.
ATTENTION
• Ne pas serrer trop fort. Un serrage excessif pourrait
provoquer la rupture de l'écrou.
Diamètre extérieur
du tuyau en cuivre
Ø6.35 mm
Ø9.52 mm
Ø12.7 mm
• Couple de serrage des raccords évasés
La pression du R410A est plus élevée que celle du R22.
(1.6 fois environ).
Par conséquent, serrer au couple
prescrit les raccords évasés de
connexion des unités
d'intérieur aux unités d'
extérieur à l'aide d'une clé
dynamométrique.
Des raccords mal serrés
peuvent provoquer des fuites
de gaz et des défauts au
cycle de refroidissement.
Demi-raccord
Côté extérieur
fileté
Utiliser une clé pour fixer.
Unité d'
extérieur
A
10, 13
(avec réducteur) (avec expanseur) (avec expanseur)
3M26
16
10, 13
(avec réducteur) (avec expanseur) (avec expanseur) (avec expanseur)
4M27
16
Downloaded from AC-Manual.com Manuals
Downloaded from www.Manualslib.com
Couple de serrage
14 à 18 (1.4 à
33 à 42 (3.3 à
50 à 62 (5.0 à
Evasement sur
le côté de l'unité
d'intérieur
Ecrou évasé
Utiliser une clé dynamométrique
pour serrer.
4M27 uniquement
Ø6.35
D
Ø9.52
Ø6.35
C
Ø9.52
Ø6.35
B
Ø9.52
Ø6.35
A
Ø12.7
Unité d'intérieur
Classe de connexion
B C
16 16
10, 13 10, 13
16 16
10, 13 10, 13
manuals search engine
Après avoir terminé de raccorder les tuyaux à (les)
l'unité(s) d'intérieur purger l'air de tous les tuyaux en
même temps.
PURGE DE L'AIR
Purger l'air des tuyaux et de l'unité d'intérieur à l'aide
d'une pompe à vide.
Ne pas utiliser de réfrigérant dans l'unité d'extérieur.
(Unité: N.m)
Pour toute autre information se reporter à la notice
d'instructions de la pompe à vide.
Utiliser une pompe à vide
1.8 kgf•m)
Utiliser une pompe à vide dotée du dispositif antiretour
4.2 kgf•m)
pour éviter que l'huile contenue à l'intérieur de la pompe
6.2 kgf•m)
pénètre dans les tuyaux du climatiseur quand la pompe
s'arrête. (La pénétration de l'huile de la pompe à vide
dans le climatiseur fonctionnant avec le réfrigérant
R410A, peut compromettre le cycle de refroidissement).
1. Raccorder le tuyau de remplissage de la vanne du
collecteur à l'orifice de service de la vanne située sur
le côté du gaz.
2. Raccorder le tuyau de remplissage à l'orifice de la
pompe à vide.
3. Ouvrir totalement la manette de la basse pression sur
le manomètre du collecteur.
4. Mettre en marche la pompe à vide pour déclencher la
purge.
Purger pour 35 minutes environ si la longueur du tuyau
est de 70 mètres.
(25 minutes pour un total de 50 mètres) (en supposant
Evasement sur
une capacité de la pompe de 27 litres/minute.)
le côté de l'unité
d'extérieur
Vérifier ensuite que la pression indiquée su le
manomètre est de –101 kPa ( –76 cmHg).
5. Fermer la manette de la basse pression sur le
manomètre de pression.
Côté intérieur
6. Ouvrir totalement la tige des vannes (sur les deux
fileté
côtés du Gaz et du Liquide).
7. Retirer le tuyau de remplissage de l'orifice de service.
8. Fixer a fond les chapeaux des vannes.
–101kPa (–76cmHg)
UNITE D
Manette Bas
Tuyau de remplissage
(Pour R410A uniquement)
UNITE C
Vanne compacte sur
le côté du liquide
UNITE B
UNITE A
D Total
Précautions pour la manipulation des vannes
compactes
——
45
—— • Ouvrir totalement la tige de vanne. Ne pas essayer de
dépasser l'arrêt.
16
52
• Serrer adéquatement le chapeau de vanne. Les couples
10, 13
de serrage sont les suivantes :
16

Evacuation

Manomètre
Manomètre
Manette Bas
Manette Haut
(Maintenir totalement fermée)
Tuyau de remplissage
(Pour R410A uniquement)
Adaptateur antiretour
de pompe à vide
(Pour R410A uniquement)
Pompe
à vide
Orifice de service
(Pointeau (Goujon de réglage))
Vanne compacte sur le côté du gaz
