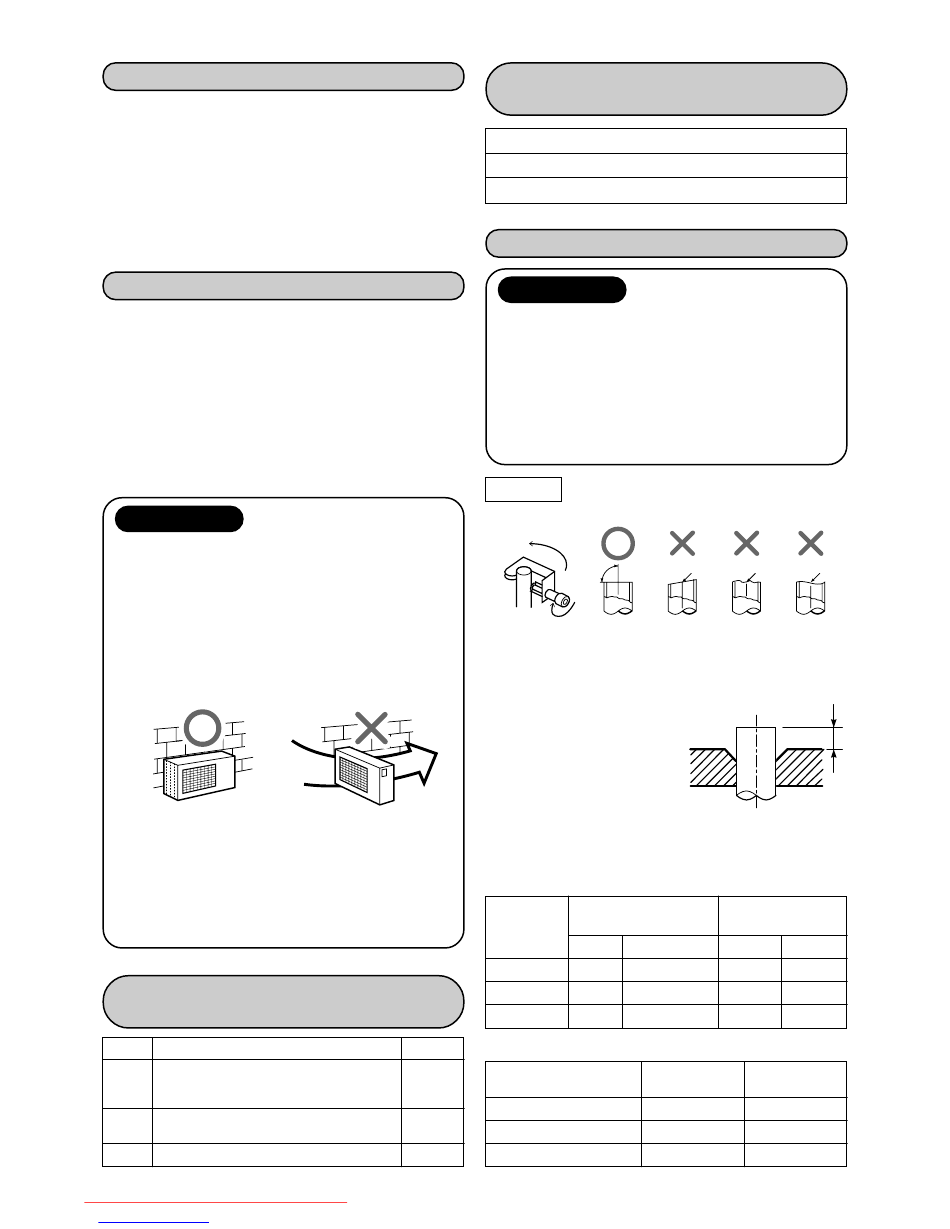

Kühlmittel-Leitungssystem
• Rohrleitungsmaterial für herkömmliches Kühlmittel kann
nicht verwendet werden.
• Benutzen Sie Kupferrohr mit mindestens 0.8 mm
oder mehr Wandstärke.
• Bördelmutter und Bördelung sind ebenfalls anders als
jene für herkömmliches Kühlmittel.
Nehmen Sie die am Hauptgerät angebrachte
Bördelmutter heraus, und verwenden Sie diese für den
Anschluß.
• Ein Platz, der genug Raum um das Außengerät läßt.
• Ein Platz, an dem das Betriebsgeräusch und
ausgestoßene Luft Ihre Nachbarn nicht belästigen.
• Ein Platz, der keinem starken Wind ausgesetzt ist.
• Ein Platz, der keinen Durchgang blockiert.
• Wenn das Außengerät in erhöhter Lage installiert werden
soll, achten Sie darauf, seine Standbeine zu sichern.
• Es muß genug Raum zum Herein- und Heraustragen
des Gerätes am Platz zur Verfügung stehen.
• Ein Platz, an dem das Drainagewasser keine Probleme
verursacht.
VORSICHT
1. Installieren Sie das Außengerät, ohne den
Luftauslaß zu blockieren.
2. Wenn das Außengerät an einem Platz installiert ist,
der ständig starkem Wind ausgesetzt ist, wie zum
Beispiel an einer Küste oder in einem
hochgelegenen Stockwerk eines Gebäudes, sichern
Sie den normalen Betrieb des Ventilators durch
einen Luftkanal oder einen Windschutz.
3. Installieren Sie das Gerät - besonders in windigen
Gebieten - so, daß kein Wind eindringen kann.
4. Die Installation an folgenden Plätzen könnte
Probleme verursachen. Installieren Sie das Gerät
nicht an folgenden Orten:
• Ein Platz voll mit Maschinenöl.
• Ein Platz voller Schwefelgase.
• Ein Platz, an dem Hochfrequenzwellen erzeugt
werden, wie beispielsweise durch Audioanlagen,
Schweißgeräte oder medizinische Apparate.
Optionale Installationsteile
Kühlmittel-Leitungen
A Flüssigkeitsseitig : Ø6.35 mm
Gasseitig : Ø9.52 mm oder Ø12.7 mm
Rohrisolationsmaterial
B
(Polyethylen-Schaum, 6 mm stark)
C Kitt-PVC Bänder
Downloaded from AC-Manual.com Manuals
Downloaded from www.Manualslib.com

Installations-Ort

Starker
wind
(örtlich lieferbar)
Name des Teils
manuals search engine
Optionale Installationsteile
(getrennt erhältlich)
RB-M43RE Reduziereinheit
RB-M34EE Expansionseinheit (Ø9.52 → Ø12.7)
Kühlmittel-Rohrleitungs-Anschluß
VORSICHT
DENKEN SIE BEI ARBEITEN AN DEN
ROHRLEITUNGEN AN FOLGENDE 4 WICHTIGE
PUNKTE:
1. Entfernen Sie Staub und Feuchtigkeit aus den
Rohranschlüssen
2. Dichte Verbindung zwischen Rohren und Gerät
3. Entziehen Sie den verbindenden Rohren mit einer
VAKUUMPUMPE die Luft.
4. Überprüfen Sie die Anschlusspunkte auf Gaslecks
Bördeln
1. Durchtrennen Sie das Rohr mit einem Rohrschneider.
2. Führen Sie eine Bördelmutter in das Rohr ein und
bördeln sie es.
Weil die Bördelanschlußgrößen für das R410A von
denen des R22 Kühlmittels abweichen,
empfehlen wir Ihnen den
Gebrauch der für das
R410A neu hergestellten
Bördelwerkzeuge.
Sie können trotzdem auch
herkömmliche Werkzeuge
benutzen, indem Sie das
Projektionsspiel des
Kupferrohres darauf einstellen.
• Projektionsspiel in der Bördelverbindung :
B (Einheit : mm)
Starr (Kupplungs-Typ)
Äußerer
Durchmesser
Werkzeug verwendet
des
Kupferrohrs R410A
6.35 0 bis 0.5 (Gleich wie links)
9.52 0 bis 0.5 (Gleich wie links)
12.7 0 bis 0.5 (Gleich wie links)
Englisch (Flügelmutter-Typ)
Menge
Äußerer Durchmesser
Einzeln
des Kupferrohrs
6.35
1
9.52
Einzeln 12.7
22
Name des Teils
(Ø12.7 → Ø9.52)
90˚ Neigung Rauheit Verformung
R410A Herkömmliches
Werkzeug verwendet
R22 R410A
1.0 bis 1.5 0.5 bis 1.0
1.0 bis 1.5 0.5 bis 1.0
1.0 bis 1.5 0.5 bis 1.0
R410A
1.5 bis 2.0 1.0 bis 1.5
1.5 bis 2.0 1.0 bis 1.5
2.0 bis 2.5 1.5 bis 2.0
B
R22
R22
