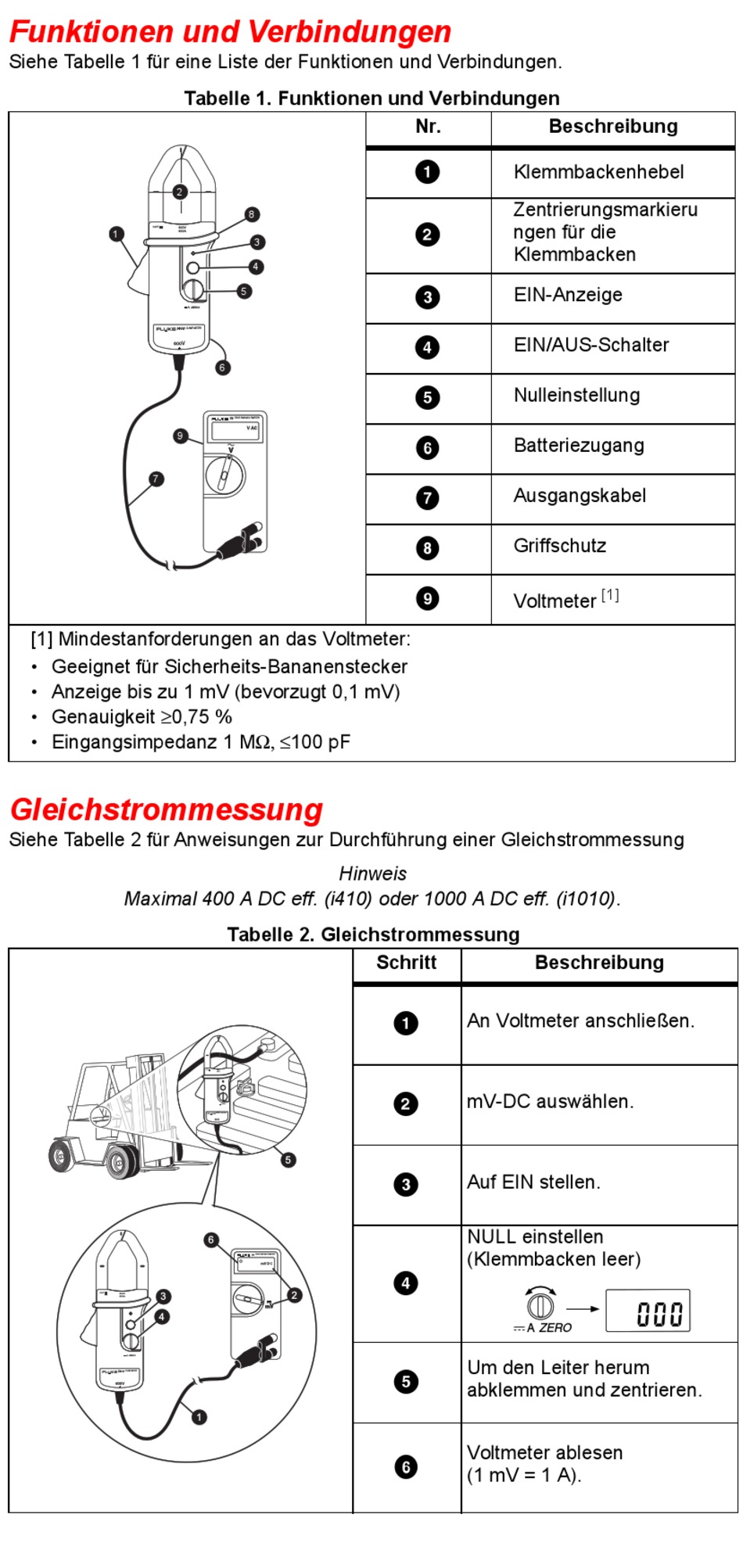

Fluke i410 Anweisungen Seite 3

Funktionen und Verbindungen
Siehe Tabelle 1 für eine Liste der Funktionen und Verbindungen.
1
[1] Mindestanforderungen an das Voltmeter:
• Geeignet für Sicherheits-Bananenstecker
• Anzeige bis zu 1 mV (bevorzugt 0,1 mV)
• Genauigkeit ≥0,75 %
• Eingangsimpedanz 1 MΩ, ≤100 pF
Gleichstrommessung
Siehe Tabelle 2 für Anweisungen zur Durchführung einer Gleichstrommessung
Maximal 400 A DC eff. (i410) oder 1000 A DC eff. (i1010).
CAT
600V
600A
A ZERO
i410 CLAMP METER
600V
Tabelle 1. Funktionen und Verbindungen
2
8
CAT 600V
600A
3
4
5
A ZERO
i410 CLAMP METER
600V
6
76 TRUE RMS MULTIMETER
9
V
7
Tabelle 2. Gleichstrommessung
CAT 600V
600A
A ZERO
i410 CLAMP METER
600V
5
6
76 TRUE RMS MULTIMETER
2
3
mV
4
1
Nr.









Hinweis
Schritt
An Voltmeter anschließen.

mV-DC auswählen.

Auf EIN stellen.

NULL einstellen
(Klemmbacken leer)

Um den Leiter herum

abklemmen und zentrieren.
Voltmeter ablesen

(1 mV = 1 A).
Beschreibung
Klemmbackenhebel
Zentrierungsmarkieru
ngen für die
Klemmbacken
EIN-Anzeige
EIN/AUS-Schalter
Nulleinstellung
Batteriezugang
Ausgangskabel
Griffschutz
[1]
Voltmeter
Beschreibung
