Fluke i400 Handbuch

Einleitung

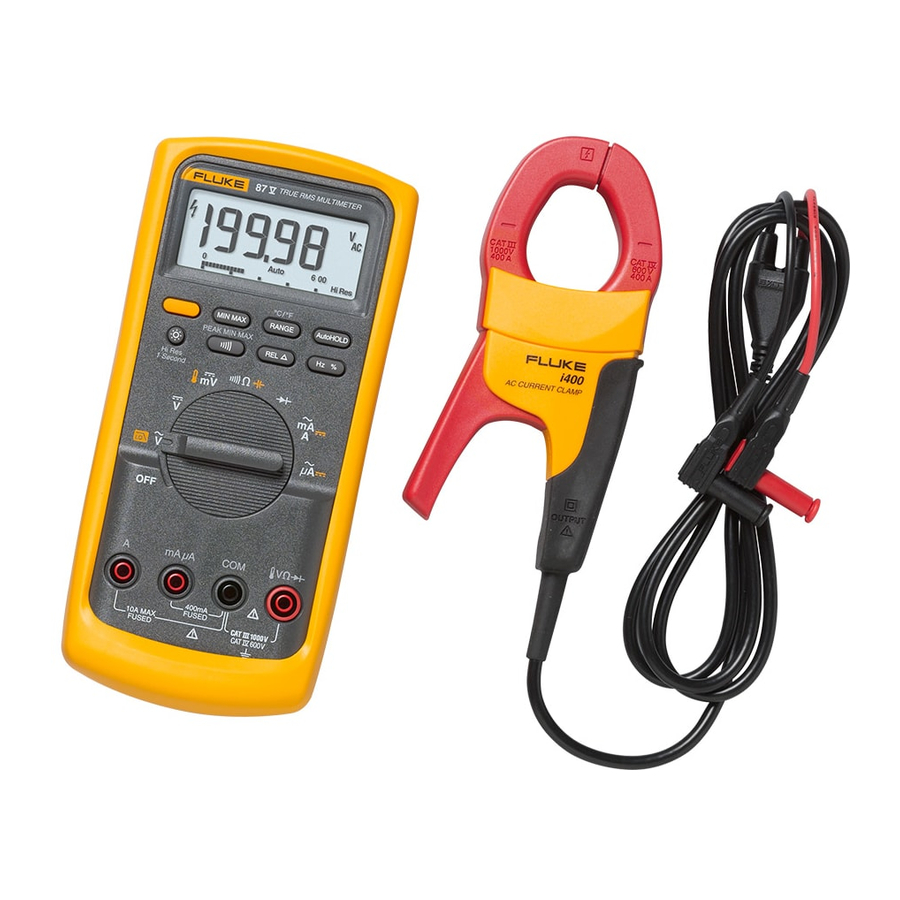

Das Modell i400 (im Folgenden "the Current Clamp" (die Stromzange) genannt) ist eine AC-Stromzange, die 1 mA/A über sicherheitsummantelte Bananenstecker ausgibt; sie wurde entwickelt, um den Messbereich eines AC-Strommessgeräts auf 400 A zu erweitern.

Betrieb

Zur Verwendung des i400 (siehe Abbildung 1):
Abbildung 1. i400 Einrichtung

1. Stecken Sie den Bananenstecker in die gemeinsamen und Stromeingänge eines Multimeters und schalten Sie das Messgerät ein.
2. Wählen Sie einen AC-Strombereich von 20 mA oder mehr.
3. Klemmen Sie das i400 um den stromführenden Leiter, der gemessen werden soll. Stellen Sie sicher, dass die Klemmbacken fest um den Leiter geschlossen sind. Die Stromzange ist für höchste Genauigkeit ausgelegt, wenn der Leiter auf den Ausrichtungspunkten der Klemmbacken zentriert ist, siehe Abbildung 1.

   Um Stromschläge oder Personenschäden zu vermeiden, halten Sie die Finger hinter der taktilen Barriere, siehe Abbildung 1.
4. Multimeteranzeigen in Milliampere (mA) können direkt als Ampere des Eingangsstroms abgelesen werden. Anzeigen in Ampere (A) müssen mit 1000 multipliziert werden, um die Ampere des Eingangsstroms zu erhalten.

Wartung

Um mögliche Stromschläge oder Personenschäden zu vermeiden:

• Überprüfen Sie die Stromzange vor jedem Gebrauch. Achten Sie auf Risse oder fehlende Teile des Zangengehäuses und der Isolierabdeckung des Ausgangskabels sowie auf lose oder geschwächte Komponenten. Achten Sie besonders auf die Isolierung um die Klemmbacken.
• Verwenden Sie keine beschädigte Stromzange. Wenn eine Zange beschädigt ist, kleben Sie sie zu, um unbeabsichtigten Betrieb zu verhindern. Eine beschädigte Zange, die unter Garantie steht, wird umgehend (nach Ermessen von Fluke) repariert oder ersetzt und kostenlos zurückgesandt.

Wenn die Stromzange nicht richtig funktioniert oder nicht ordnungsgemäß arbeitet, befolgen Sie die folgenden Schritte, um das Problem zu isolieren:

1. Überprüfen Sie die Passflächen der Klemmbacken auf Sauberkeit. Wenn Fremdmaterial vorhanden ist, schließen die Klemmbacken nicht richtig, und es kommt zu Messfehlern.
2. Überprüfen Sie, ob die Funktionsauswahl und der Bereich am Multimeter korrekt sind und an die Empfindlichkeit der Stromzange angepasst sind.
3. Überprüfen Sie die Stromsicherung des DMM. Wenn die Stromsicherung defekt ist, funktioniert die Zange möglicherweise nicht richtig.

Reinigung

Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel ab.

Um eine Beschädigung der Stromzange zu vermeiden, verwenden Sie keine Scheuermittel oder Lösungsmittel zur Reinigung der Zange.
Öffnen Sie die Klemmbacken und wischen Sie die magnetischen Polstücke mit einem leicht geölten Tuch ab. Lassen Sie keine Rost- oder Korrosionsbildung an den Enden des Magnetkerns zu.

Sicherheitsinformationen

Zuerst lesen: Sicherheitsinformationen Um einen sicheren Betrieb und Service der Stromzange zu gewährleisten, befolgen Sie diese Anweisungen:

• Lesen Sie die Bedienungsanleitung vor Gebrauch und befolgen Sie alle Sicherheitshinweise.
• Verwenden Sie die Stromzange nur wie in der Bedienungsanleitung angegeben, andernfalls bieten die Sicherheitsfunktionen der Zange möglicherweise keinen Schutz.
• Beachten Sie die lokalen und nationalen Sicherheitsvorschriften. Persönliche Schutzausrüstung muss verwendet werden, um Stromschläge und Lichtbogenverletzungen zu verhindern, wenn gefährliche spannungsführende Leiter exponiert sind.
• Halten Sie die Stromzange nirgendwo über die taktile Barriere hinaus, siehe Abbildung 1.
• Überprüfen Sie die Stromzange vor jedem Gebrauch. Achten Sie auf Risse oder fehlende Teile des Zangengehäuses oder der Isolierung des Ausgangskabels. Achten Sie auch auf lose oder geschwächte Komponenten. Achten Sie besonders auf die Isolierung um die Klemmbacken.
• Verwenden Sie die Zange niemals in einem Stromkreis mit Spannungen über 1000 V CAT III oder 600 V CAT IV.
• CAT III-Geräte sind darauf ausgelegt, vor Transienten in Geräten in fest installierten Anlagen wie Verteilerkästen, Zuführungen und kurzen Abzweigstromkreisen sowie Beleuchtungssystemen in großen Gebäuden zu schützen.
• CAT IV-Geräte sind darauf ausgelegt, vor Transienten aus dem primären Versorgungsnetz zu schützen, wie z.B. einem Stromzähler oder einem oberirdischen oder unterirdischen Versorgungsanschluss.
• Seien Sie äußerst vorsichtig, wenn Sie in der Nähe von blanken Leitern oder Stromschienen arbeiten. Der Kontakt mit dem Leiter kann zu einem Stromschlag führen.
• Seien Sie vorsichtig, wenn Sie mit Spannungen über 60 V Gleichstrom oder 30 V Wechselstrom arbeiten. Solche Spannungen stellen eine Stromschlaggefahr dar.

Symbole

	Das Anlegen an und Entfernen von gefährlichen spannungsführenden Leitern ist zulässig.
	Das Produkt ist durch doppelte Isolierung geschützt.
	Gefahrenrisiko. Wichtige Informationen. Siehe Bedienungsanleitung.
	Gefährliche Spannung.

Elektrische Spezifikationen

Referenzbedingungen: 23 ± 5°C, 20 bis 75% RH; Leiter mittig in der Backenöffnung; keine DC-Komponente; keine benachbarten Leiter
Messbereich: 1 A bis 400 A AC Effektivwert
Ausgang: 1 mA/A
Genauigkeit: 2% + 0,06 A, 45 Hz bis 400 Hz
Typische Bandbreite: 5 Hz bis 20 kHz
Betriebsspannung: 1000 V AC Effektivwert, gemäß EN61010
Gleichtaktspannung: 1000 V AC Effektivwert gegen Erde, gemäß EN61010
Lastimpedanz: < 10 Ω
Maximaler zerstörungsfreier Strom: 1000 A
Einschaltdauer: 1 A bis 400 A kontinuierlich
Einfluss benachbarter Leiter: < 7,5 mA/A
Einfluss der Leiterposition in der Backenöffnung: ± 1,0% des Messwerts + 0,05 A

Sicherheitsspezifikationen

Kategorisierung: CAT III 1000 V und CAT IV 600 V gemäß EN61010-1, Verschmutzungsgrad 2 IEC 61010-02-032
EMV: EN 61326-1, FCC für Emission und Immunität

Allgemeine Spezifikationen

Länge des Ausgangskabels: 1,5 m
Maximaler Leiterquerschnitt: 32 mm
Lagertemperatur: -20°C bis 60°C
Betriebstemperatur: 0°C bis 50°C
Relative Luftfeuchtigkeit: 10°C bis 30°C: 95 %
30°C bis 40°C: 75 %
40°C bis 50°C: 45 %
Temperaturkoeffizient: 0,01 X (angegebene Genauigkeit)/ °C (< 18°C oder > 28°C)
Höhe: Betrieb: 2000 m; Außer Betrieb: 12000 m
Abmessungen: 150 x 70 x 30 mm
Gewicht: 114 g

Instrumentenkompatibilität

Das i400 ist kompatibel mit jedem Fluke Multimeter oder jedem anderen Strommessgerät, das folgende Eigenschaften aufweist:

• AC-Strombereich von 20 mA oder mehr
• Bananenbuchsen
• Eingangsgenauigkeit von 2% oder besser, um die Genauigkeit der Stromzange voll auszunutzen.
• Eingangsimpedanz von < 10 Ω

Messbetrachtungen

Beachten Sie die folgenden Richtlinien für die Positionierung der Stromzangenbacken:

• Zentrieren Sie den Leiter in den Klemmbacken der Stromzange.
• Stellen Sie sicher, dass die Zange senkrecht zum Leiter steht.
• Für optimale Messwerte stellen Sie sicher, dass der Leiter zwischen den Ausrichtungspunkten an den Klemmbacken der Stromzange positioniert ist.

Beachten Sie die folgenden Richtlinien beim Messen:

• Vermeiden Sie Messungen in der Nähe anderer stromführender Leiter.
• Die Stromzange zeigt Strommesswerte im Verhältnis 1/1000 des tatsächlichen Stroms am Leiter an. Zum Beispiel wird ein Eingangsstrom von 5 A in einen Ausgangsstrom von 5 mA umgewandelt.

Messungen geringer Ströme

Die Stromzange ist für die Messung von Strömen von 1 A oder mehr spezifiziert. Die Messgenauigkeit von Strömen unter 1 A ist nicht spezifiziert.
