techem compact Ve Betriebsanleitung Seite 33

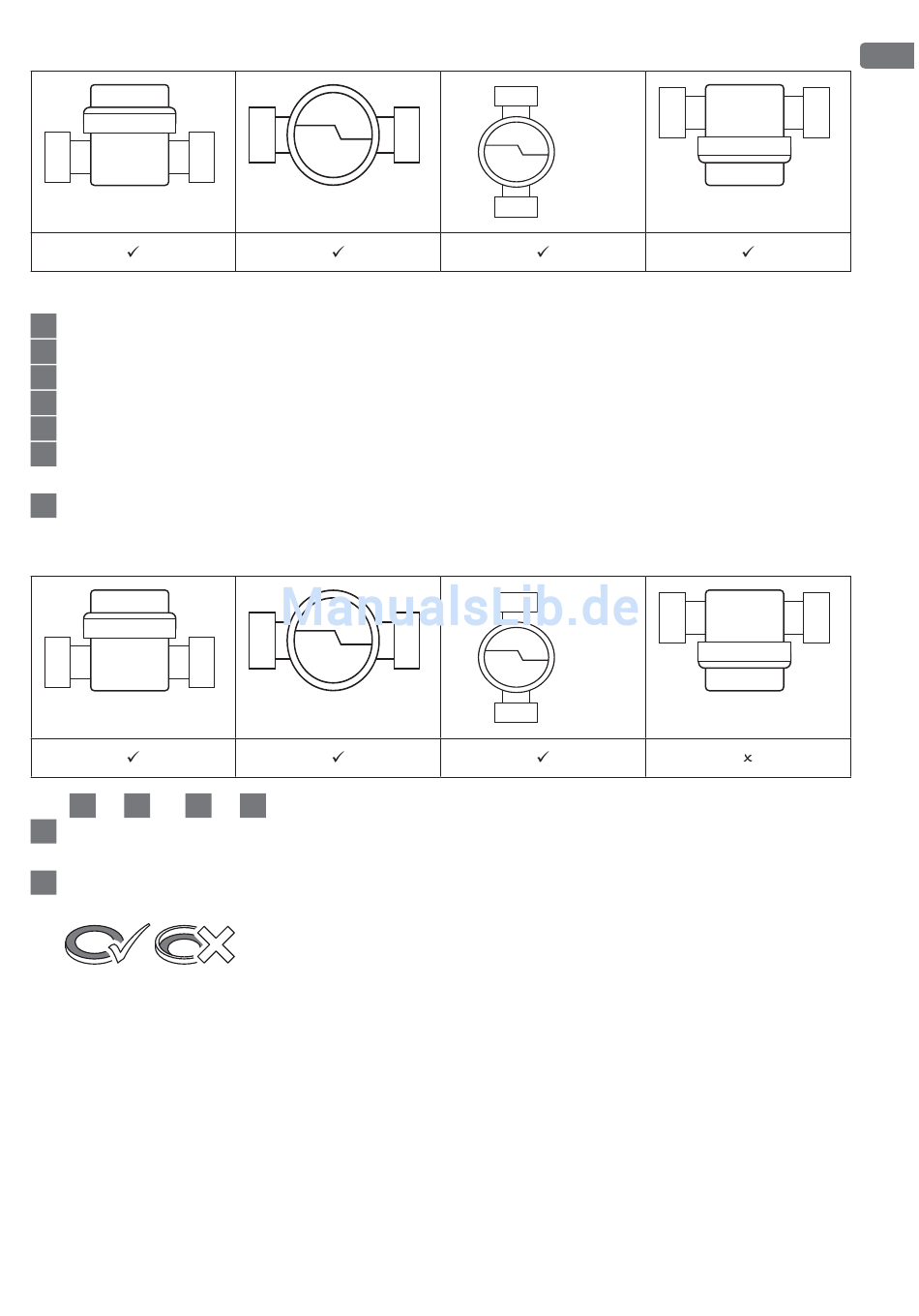

Tilladte monteringspositioner TE1
Montageforløb TE1:
Rørledningen gennemspules grundigt.
1
Luk stophaner i frem- og returløb.
2
Skru blænddækslet eller den gamle energimåler af ved at dreje mod uret.
3
Rengør tilslutningsstykkets tætningsflade og O-ringen på målekapslen.
4
Smør tilslutningsstykkets tætningsflade med et tyndt lag smørefedt.
5
Skru målekapslen godt fast i tilslutningsstykket og stram den
7
jning med Techems monteringsnøgle.
Drej regneværket, så det er let at aflæse.
8
Tilladte monteringspositioner IST
Trin til og
1 4 7
Smør gevind og den lille O-ring på målekapslen samt L -profilpakningen med et tyndt
5
lag smørefedt.
Kom L-profilpakningen på plads i tilslutningsstykket - sørg for, at pakningens endeflade
6
vender opad.
til som ved tilslutningsgeometrien TE1.
8
1 / til maks. 1 / omdre-
8 4
DK
33
