5.4.1. Anschlussraum (für Netzanschluss) öffnen
Information
SAR 16.2 Steuereinheit: elektromechanisch

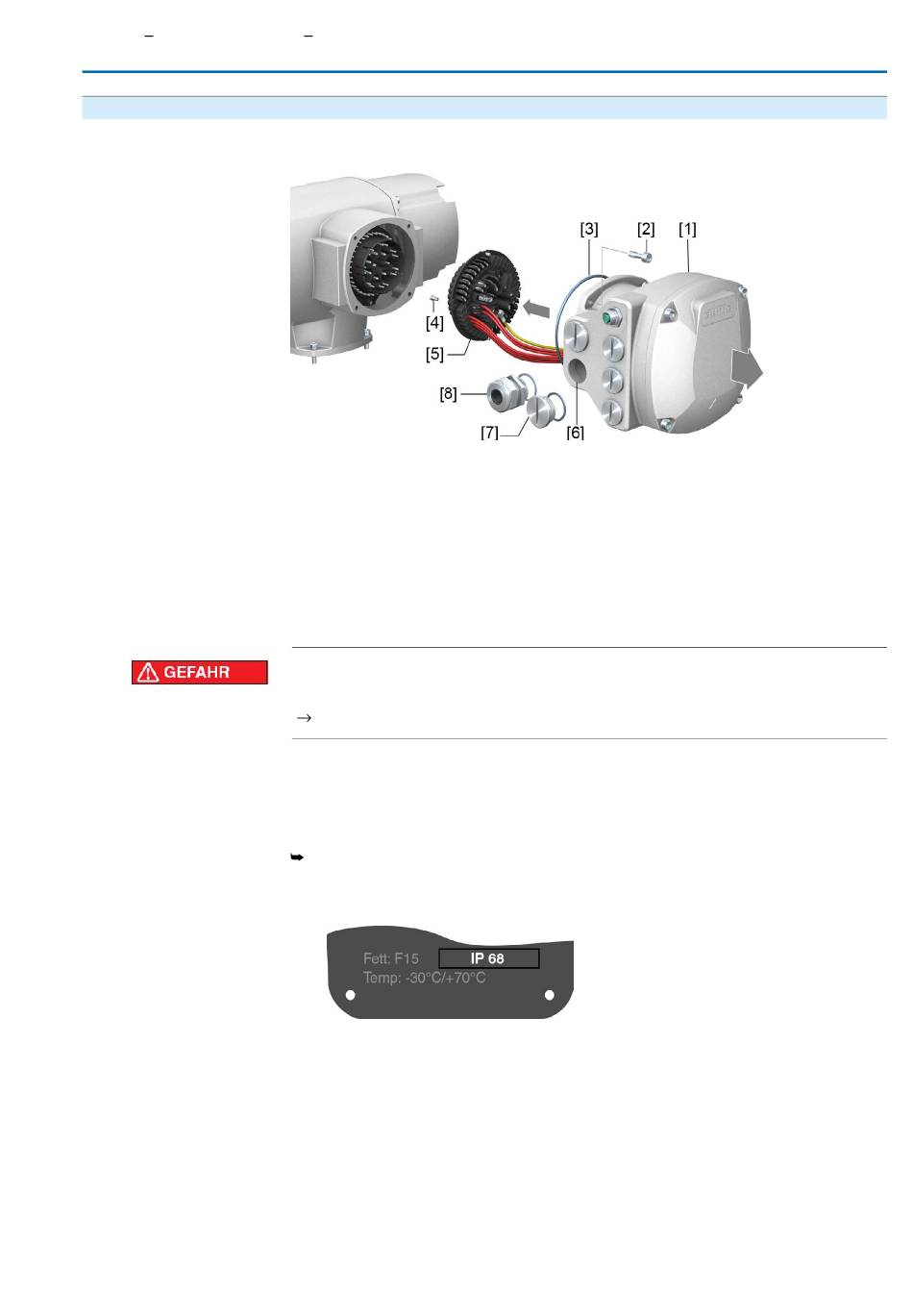

Bild 29: Netzanschlussraum öffnen
[1] Anschlussgehäuse
[2] Schrauben Rahmen
[3] O-Ring
[4] Schrauben Buchsenteil
[5] Buchsenteil
[6] Kabeleinführungen Netzanschluss (Leistungs- und Steuerkontakte)
[7] Verschlussstopfen
[8] Kabelverschraubung (nicht im Lieferumfang enthalten)
Stromschlag durch gefährliche Spannung!
Bei Nichtbeachtung sind Tod oder schwere gesundheitliche Schäden die Folge.
Vor Öffnen spannungsfrei schalten.
1. Schrauben [2] lösen und Anschlussgehäuse [1] abnehmen.
2. Schrauben [4] lösen und Buchsenteil [5] aus Anschlussgehäuse [1] herausneh-
men.
3. Kabelverschraubungen [8] passend zu Anschlussleitungen einsetzen.
Die auf dem Typenschild angegebene Schutzart IP... ist nur gewährleistet,
wenn geeignete Kabelverschraubungen verwendet werden.
Bild 30: Beispiel: Typenschild Schutzart IP68
4. Nicht benötigte Kabeleinführungen [6] mit geeigneten Verschlussstopfen [7]
versehen.
Der Feldbusanschluss ist separat vom Netzanschluss zugänglich (siehe <Feldbus-
anschlussraum öffnen>).
