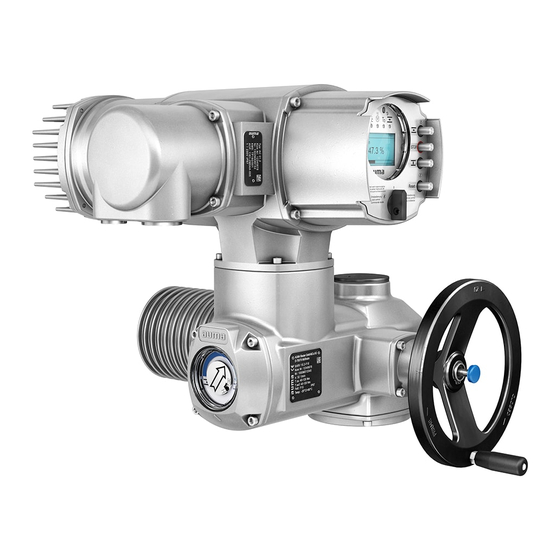

Auma SA 07.2 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Auma Anleitungen
  4. Aktuatoren
  5. SA 07.2
  6. Betriebsanleitung
Auma SA 07.2 Betriebsanleitung

Auma SA 07.2 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SA 07.2:
Inhaltsverzeichnis

Werbung

Quicklinks

Drehantriebe
SA 07.2
SA 16.2/SAR 07.2
SAR 16.2
mit Stellantriebs-Steuerung
AUMA MATIC AM 01.1/AM 02.1
Betriebsanleitung
Montage, Bedienung, Inbetriebnahme

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Auma SA 07.2

Inhaltszusammenfassung für Auma SA 07.2

  • Seite 1 Drehantriebe SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 mit Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1 Betriebsanleitung Montage, Bedienung, Inbetriebnahme...

  • Seite 2: Inhaltsverzeichnis

    Zweck des Dokumentes: Dieses Dokument enthält Informationen für Installations-, Inbetriebnahme-, Bedien- und Wartungspersonal. Es soll helfen, das Gerät zu installieren und in Betrieb zu nehmen. Referenzunterlagen: Referenzunterlagen sind erhältlich über Internet: www.auma.com oder direkt bei AUMA (siehe <Adressen>). Inhaltsverzeichnis Seite Sicherheitshinweise.......................
  • Seite 3 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Inhaltsverzeichnis 5.3.1. Steuerung auf Wandhalter 5.3.2. Halterahmen 5.3.3. Schutzdeckel 5.3.4. Double Sealed Zwischenrahmen 5.3.5. Erdungsanschluss außenliegend Bedienung..........................6.1. Handbetrieb 6.1.1. Handbetrieb einlegen 6.1.2. Handbetrieb auskuppeln 6.2. Motorbetrieb 6.2.1. Bedienung vor Ort 6.2.2.
  • Seite 4 Wartung 12.3. Entsorgung und Recycling Technische Daten........................13.1. Technische Daten Drehantrieb 13.2. Technische Daten Stellantriebs-Steuerung Ersatzteilliste.......................... 14.1. Drehantrieb SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 14.2. Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1 Zertifikate..........................15.1. Einbauerklärung und EG Konformitätserklärung Stichwortverzeichnis......................Adressen..........................

  • Seite 5: Sicherheitshinweise

    Wartungshinweise in dieser Anleitung beachtet werden. Veränderungen am Gerät sind nur mit Zustimmung des Herstellers erlaubt. 1.2. Anwendungsbereich AUMA Drehantriebe sind für die Betätigung von Industriearmaturen, wie z. B.Ventilen, Schiebern, Klappen und Hähnen bestimmt. Andere Anwendungen sind nur mit ausdrücklicher (schriftlicher) Bestätigung des Herstellers erlaubt.

  • Seite 6: Einsatzbereich In Ex-Zone 22 (Option)

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Sicherheitshinweise AM 01.1/AM 02.1 Personenaufzüge nach DIN 15306 und 15309 Lastenaufzüge nach EN 81-1/A1 Rolltreppen Dauerbetrieb Erdeinbau dauernden Unterwassereinsatz (Schutzart beachten) explosionsgefährdete Bereiche, mit Ausnahme von Zone 22 strahlenbelastete Bereiche in Nuklearanlagen Bei unsachgemäßem oder nicht bestimmungsgemäßem Einsatz wird keine Haftung übernommen.

  • Seite 7: Hinweise Und Symbole

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Sicherheitshinweise Unmittelbar gefährliche Situation mit hohem Risiko. Falls der Warnhinweis nicht beachtet wird können Tod oder schwere gesundheitliche Schäden die Folge sein. Mögliche gefährliche Situation mit mittlerem Risiko. Falls der Warnhinweis nicht beachtet wird können Tod oder schwere gesundheitliche Schäden die...

  • Seite 8: Identifizierung

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Identifizierung AM 01.1/AM 02.1 Identifizierung 2.1. Typenschild Jede Gerätekomponente (Antrieb, Steuerung, Motor) ist mit einem Typenschild ausgezeichnet. Bild 1: Anordnung der Typenschilder Typenschild Antrieb Typenschild Stellantriebs-Steuerung Typenschild Motor Zusatzschild, z.B. KKS-Schild Beschreibung Typenschild Antrieb...
  • Seite 9 Typ und Baugröße Diese Anleitung gilt für folgende Gerätetypen und Baugrößen: SA 07.2, 07.6, 10.2, 14.2, 14.6, 16.2 = Drehantriebe für Steuerbetrieb SAR 07.2, 07.6, 10.2, 14.2, 14.6, 16.2 = Drehantriebe für Regelbetrieb AM 01.1/AM 02.1 = Stellantriebs-Steuerung AUMA MATIC...

  • Seite 10: Kurzbeschreibung

    Bei Schaltgeräten ohne Leistungsklassenzuordnung ist auf dem Typenschild der Stellantriebs-Steuerung nicht die Leistungsklasse sondern die max. zulässige Bemessungsleistung direkt in kW angegeben. Mit unserer AUMA Support App können Sie den DataMatric-Code einscannen und DataMatrix-Code erhalten damit als autorisierter Benutzer den direkten Zugriff auf auftragsbezogene Dokumente des Produktes ohne die Auftrags- oder Seriennummer eingeben zu müssen.

  • Seite 11: Transport, Lagerung Und Verpackung

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Transport, Lagerung und Verpackung Transport, Lagerung und Verpackung 3.1. Transport Transport zum Aufstellungsort in fester Verpackung durchführen. Schwebende Last! Tod oder schwere Verletzungen möglich. NICHT unter schwebender Last aufhalten. Hebezeug am Gehäuse und NICHT am Handrad befestigen.

  • Seite 12: Montage

    SA 16.2/SAR 07.2 SAR 16.2 Montage AM 01.1/AM 02.1 Montage 4.1. Einbaulage AUMA Stellantriebe und Stellantriebs-Steuerungen können in beliebiger Einbaulage, ohne Einschränkung, betrieben werden. 4.2. Handrad anbauen Information Zum Transport werden Handräder ab einem Durchmesser von 400 mm lose mitge- liefert.

  • Seite 13: Drehantrieb (Mit Anschlussformen B1 B4 Oder E) An Armatur/Getriebe Bauen

    Anschlussform für steigende, nicht drehende Spindel Zur Aufnahme von Schubkräften geeignet Information Zur Anpassung der Antriebe an bauseits vorhandene Anschlussformen A mit Flanschgrößen F10 und F14 der Baujahre 2009 und älter ist ein Adapter erforderlich. Dieser kann bei AUMA bestellt werden.

  • Seite 14: 4.3.2.1. Gewindebuchse Fertigbearbeiten

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Montage AM 01.1/AM 02.1 4.3.2.1. Gewindebuchse fertigbearbeiten Dieser Arbeitsschritt ist nur bei ungebohrter oder vorgebohrter Gewindebuchse erforderlich. Bild 8: Aufbau Anschlussform A Gewindebuchse Lager [2.1] Lagerscheibe [2.2] Lagerkranz Zentrierring Zentrierring [3] aus Anschlussform herausdrehen.

  • Seite 15: 4.3.2.2. Drehantrieb (Mit Anschlussform A) An Armatur Bauen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Montage 4.3.2.2. Drehantrieb (mit Anschlussform A) an Armatur bauen Bild 9: Montage mit Anschlussform A Armaturenspindel Anschlussform A Schrauben zum Antrieb Armaturenflansch Schrauben zur Anschlussform Falls Anschlussform A bereits am Drehantrieb montiert ist: Schrauben [3] lösen und Anschlussform A [2] abnehmen.

  • Seite 16: Zubehör Zur Montage

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Montage AM 01.1/AM 02.1 4.4. Zubehör zur Montage 4.4.1. Spindelschutzrohr für steigende Armaturenspindel — Option — Bild 10: Montage Spindelschutzrohr Schutzkappe für Spindelschutzrohr Spindelschutzrohr Dichtring Gewinde mit Hanf, Teflonband oder Gewindedichtmittel abdichten. Spindelschutzrohr [2] in Gewinde einschrauben und festziehen.

  • Seite 17: Montagepositionen Ändern

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Montage Bild 12: Montagepositionen C und D 4.5.1. Montagepositionen ändern Gefährliche Spannung! Stromschlag möglich. Vor Öffnen spannungsfrei schalten. Schrauben lösen und Ortssteuerstelle abnehmen. 3 Schrauben der Platine lösen, Platine in die neue Position drehen und fest- schrauben.

  • Seite 18: Elektroanschluss

    Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche am Gerät befestigt. Er kann auch unter Angabe der Auftragsnummer (siehe Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com) heruntergeladen werden. Absicherung bauseits Für den Kurzschlussschutz und zum Freischalten des Stellantriebs sind bauseits Sicherungen und Lasttrennschalter erforderlich.

  • Seite 19: Anschluss Mit Auma Rundsteckverbinder

    Anschlussleitung mit geeigneter Mindestbemessungstemperatur verwenden. Bei Anschlussleitungen die UV-Strahlungen ausgesetzt sind (z.B. im Freien) UV-beständige Leitungen verwenden. 5.2. Anschluss mit AUMA Rundsteckverbinder Anschlussquerschnitte AUMA Rundsteckverbinder: Leistungsklemmen (U1, V1, W1, U2, V2, W2): max. 6 mm² flexibel/10 mm² starr Schutzleiter-Anschluss : max. 6 mm² flexibel/10 mm² starr...

  • Seite 20: Anschlussraum Öffnen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Elektroanschluss AM 01.1/AM 02.1 5.2.1. Anschlussraum öffnen Bild 14: Anschluss AUMA Rundsteckverbinder, Ausführung S Deckel Schrauben Deckel O-Ring Schrauben Buchsenteil Buchsenteil Kabeleinführung Verschlussstopfen Kabelverschraubung (nicht im Lieferumfang enthalten) Gefährliche Spannung! Stromschlag möglich. Vor Öffnen spannungsfrei schalten.
  • Seite 21 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Elektroanschluss Leitungen abmanteln. Adern abisolieren. Bei flexiblen Leitungen: Aderendhülsen nach DIN 46228 verwenden. Leitungen nach auftragsbezogenem Schaltplan anschließen. Im Fehlerfall: Gefährliche Spannung bei NICHT angeschlossenem Schutzleiter! Stromschlag möglich. Alle Schutzleiter anschließen.

  • Seite 22: Anschlussraum Schließen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Elektroanschluss AM 01.1/AM 02.1 5.2.3. Anschlussraum schließen Bild 17: Beispiel: Ausführung S Deckel Schrauben Deckel O-Ring Schrauben Buchsenteil Buchsenteil Kabeleinführung Verschlussstopfen Kabelverschraubung (nicht im Lieferumfang enthalten) Kurzschluss durch Einklemmen der Leitungen! Stromschlag und Funktionsstörungen möglich.

  • Seite 23: Halterahmen

    Ausführungen mit Potentiometer im Antrieb sind nicht geeignet. Wir empfehlen einen AUMA Leitungssatz "LSW" zu verwenden. Falls kein AUMA Leitungssatz verwendet wird: Geeignete, flexible und geschirm- te Verbindungsleitungen verwenden. Sind Verbindungsleitungen z.B. von Heizung oder Schalter vorhanden die vom Antrieb direkt zum Kundenstecker XK durchverdrahtet werden (XA-XM-XK, siehe Schaltplan), müssen diese Verbindungsleitungen einer Isolationsprüfung...

  • Seite 24: Double Sealed Zwischenrahmen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Elektroanschluss AM 01.1/AM 02.1 Der geöffnete Anschlussraum kann mit einem Schutzdeckel (ohne Abbildung) verschlossen werden. 5.3.4. Double Sealed Zwischenrahmen Bei Abnahme des Elektroanschlusses oder durch undichte Kabelverschraubungen kann Staub und Feuchtigkeit in das Gehäuseinnere eindringen. Durch Montage des Double Sealed Zwischenrahmens [2] zwischen Elektroanschluss [1] und Gerätegehäuse wird dies wirkungsvoll verhindert.

  • Seite 25: Bedienung

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Bedienung Bedienung 6.1. Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann der Antrieb im Handbetrieb betätigt werden. Durch eine eingebaute Umschaltmechanik wird der Handbetrieb eingekuppelt. 6.1.1.

  • Seite 26: Bedienung Des Antriebs Von Fern

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Bedienung AM 01.1/AM 02.1 Bild 22: Ortssteuerstelle Drucktaster für Fahrbefehl in Richtung AUF Drucktaster Stop Drucktaster für Fahrbefehl in Richtung ZU Wahlschalter Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch starke Sonneneinstrahlung möglich! Verbrennungsgefahr Oberflächentemperatur prüfen und ggf.
  • Seite 27 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Bedienung Information Bei Antrieben mit Stellungsregler ist optional eine Umschaltung zwischen Steuer- betrieb (FERN AUF-ZU) und Regelbetrieb (FERN SOLL) möglich. Die Umschaltung erfolgt über den Eingang FERN HAND/REMOTE MANUAL, z.B. durch ein 24 V DC Signal (siehe Schaltplan).

  • Seite 28: Anzeigen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Anzeigen AM 01.1/AM 02.1 Anzeigen 7.1. Meldeleuchten Bild 23: Ortssteuerstelle mit Meldeleuchten leuchtet (Standard grün): Endlage AUF erreicht leuchtet (Standard rot): Sammelstörmeldung leuchtet (Standard gelb): Endlage ZU erreicht Information Die 3 Meldeleuchten auf der Ortssteuerstelle können (abweichend vom Standard) mit unterschiedlichen Farben geliefert werden.
  • Seite 29 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Anzeigen Bild 24: Mechanische Stellungsanzeige Deckel Anzeigescheibe Anzeigemarke Symbol für Stellung AUF Symbol für Stellung ZU...

  • Seite 30: Meldungen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Meldungen AM 01.1/AM 02.1 Meldungen 8.1. Rückmeldungen über Melderelais (binär) Über Melderelais können Betriebszustände vom Antrieb bzw. der Steuerung als binäre Signale gemeldet werden. Die Zuordnung der Signale ist entsprechend der Bestellung festgelegt. Beispiel:...

  • Seite 31: Inbetriebnahme (Grundeinstellungen)

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Inbetriebnahme (Grundeinstellungen) Inbetriebnahme (Grundeinstellungen) Wahlschalter in Stellung 0 (AUS) stellen. Information: Der Wahlschalter ist kein Netzschalter. In der Stellung 0 (AUS) wird die Ansteuerung des Antriebs verhindert. Die Spannungsversorgung der Steuerung bleibt bestehen.

  • Seite 32: Drehmomentschaltung Einstellen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Inbetriebnahme (Grundeinstellungen) AM 01.1/AM 02.1 Schrauben [2] lösen und Deckel [1] am Schaltwerkraum abnehmen. Wenn Anzeigescheibe [3] vorhanden: Anzeigescheibe [3] mit Gabelschlüssel (als Hebel) abziehen. Information: Um Lackschäden zu vermeiden, Gabelschlüssel mit weichem Gegenstand, z.B.

  • Seite 33: Wegschaltung Einstellen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Inbetriebnahme (Grundeinstellungen) Skalenscheibe [4] durch Verdrehen auf das erforderliche Drehmoment einstellen (1 da Nm = 10 Nm). Beispiel: Messkopf schwarz eingestellt auf ca. 25 da Nm ≙ 250 Nm für Richtung ZU Messkopf weiß...

  • Seite 34: Zwischenstellungen Einstellen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Inbetriebnahme (Grundeinstellungen) AM 01.1/AM 02.1 Einstellspindel [4] (Bild ) unter ständigem Eindrücken mittels Schraubendreher in Pfeilrichtung drehen, dabei Zeiger [5] beobachten: Bei spürbarem und hörba- rem Ratschen springt Zeiger [5] um jeweils 90°.

  • Seite 35: Laufrichtung Auf (Weißes Feld) Einstellen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Inbetriebnahme (Grundeinstellungen) Falls zu weit gedreht wurde (Ratschen nach Umspringen des Zeigers): Einstell- spindel in die gleiche Richtung weiterdrehen und Einstellvorgang wiederholen. 9.5.2. Laufrichtung AUF (weißes Feld) einstellen Armatur in Richtung AUF, bis zur gewünschten Zwischenstellung fahren.

  • Seite 36: Wegschaltung Prüfen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Inbetriebnahme (Grundeinstellungen) AM 01.1/AM 02.1 Mit Anzeigescheibe: Drehrichtung beobachten. Drehrichtung stimmt, wenn Antrieb in Richtung ZU fährt und Anzeige- scheibe gegen Uhrzeigersinn dreht. Ohne Anzeigescheibe: Gewindestopfen [1] und Dichtung [2] bzw. Schutzkappe für Spindelschutz- rohr [4] herausdrehen und Drehrichtung an der Hohlwelle [3] bzw.

  • Seite 37: Kaltleiterauslösegerät (Option) Prüfen

    Bei korrekter Funktion wird das Ansprechen des Motorschutzes über die rote Meldeleuchte Sammelstörmeldung an der Ortssteuerstelle signalisiert. Wahlschalter in Stellung Reset drehen. Bei korrekter Funktion wird die Störmeldung zurückgenommen. Falls keine Störung ausgelöst wird: Verdrahtung und Wahlschalter vom AUMA Service überprüfen lassen. 9.7. Elektronischer Stellungsgeber EWG 01.1 —...

  • Seite 38: Messbereich Einstellen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Inbetriebnahme (Grundeinstellungen) AM 01.1/AM 02.1 Bild 30: Blick auf Steuereinheit bei geöffnetem Schaltwerkraum [S1] Taster: 0/4 mA setzen [S2] Taster: 20 mA setzen LED optische Hilfe zur Einstellung Messpunkt (+) 0/4 20 mA...

  • Seite 39: Stromwerte Anpassen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Inbetriebnahme (Grundeinstellungen) Armatur in eine der Endlagen (ZU/AUF) fahren. Messbereich einstellen Gewünschten Ausgangsstrom (0/4 mA bzw. 20 mA) setzen: für 4 mA: [S1] ca. 3 Sekunden gedrückt halten, bis LED langsam blinkt für 0 mA: [S1] ca.

  • Seite 40: Potentiometer Einstellen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Inbetriebnahme (Grundeinstellungen) AM 01.1/AM 02.1 Information Diese Einstellung ist nur dann erforderlich, wenn das Potentiometer direkt auf den Kundenanschluss XK verdrahtet ist (siehe Schaltplan). Das Potentiometer befindet sich im Schaltwerkraum des Stellantriebs. Zur Einstellung Einstellelemente muss der Schaltwerkraum geöffnet werden.

  • Seite 41: Messbereich Einstellen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Inbetriebnahme (Grundeinstellungen) Der RWG befindet sich im Schaltwerkraum des Stellantriebs. Zur Einstellung muss Einstellelemente der Schaltwerkraum geöffnet werden. Siehe <Schaltwerkraum öffnen>. Die Einstellung erfolgt über die drei Potentiometer [1], [2] und [3].

  • Seite 42: Schaltwerkraum Schließen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Inbetriebnahme (Grundeinstellungen) AM 01.1/AM 02.1 Untere Anzeigescheibe verdrehen, bis Symbol (ZU) mit Anzeigemarke am Deckel übereinstimmt. Antrieb in Endlage AUF fahren. Untere Anzeigescheibe festhalten und obere Scheibe mit Symbol (AUF) verdrehen, bis diese mit Anzeigemarke am Deckel übereinstimmt.

  • Seite 43: Inbetriebnahme Einstellungen In Der Steuerung

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Inbetriebnahme Einstellungen in der Steuerung Inbetriebnahme Einstellungen in der Steuerung Die Steuerung wird entsprechend der Bestellung ab Werk eingestellt. Änderungen an der Einstellung sind nur erforderlich, wenn das Gerät für eine andere Anwendung als in der Bestellung genannt eingesetzt wird.

  • Seite 44: Tippbetrieb Oder Selbsthaltung Einstellen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Inbetriebnahme Einstellungen in der Steuerung AM 01.1/AM 02.1 Die Drehmomentschaltung wird auf das gewünschte Abschaltmoment eingestellt. Drehmomentabhängiges Nach Erreichen des Abschaltmoments wird der Stellantrieb abgeschaltet. Abschalten Die Wegschaltung dient zur Signalisierung und muss so eingestellt sein, dass sie kurz vor Erreichen des eingestellten Abschaltmoments anspricht.

  • Seite 45: Laufanzeige (Blinkgeber) Ein-/ Ausschalten

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Inbetriebnahme Einstellungen in der Steuerung Tippbetrieb oder Selbsthaltung über DIP-Schalter [S2] einstellen. Bild 34: DIP-Schalter auf Logik-Platine [S2] 6-fach DIP, Schalter 1 für Stellbefehle ZU von Fern für Stellbefehle AUF von Fern für Stellbefehle ZU über Drucktaster vor Ort...

  • Seite 46: Stellungsregler

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Inbetriebnahme Einstellungen in der Steuerung AM 01.1/AM 02.1 Meldung über DIP Schalter [S2] ein-/ ausschalten. Bild 36: DIP-Schalter auf Logik-Platine [S2] 6-fach DIP, Schalter 6 Schalter 6 gedrückt (Stellung ON): Meldung Drehmomentfehler in Sammelstör- meldung aktiviert Schalter 6 oben (Stellung OFF): Meldung Drehmomentfehler in Sammelstörmel-...

  • Seite 47: Verhalten Bei Signalausfall (Reaktion Des Antriebs)

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Inbetriebnahme Einstellungen in der Steuerung Sollwert E1 [S1 7] DIP 3 und 5 10 V Tabelle 12: Einstellung Eingangsbereich Istwert E2 Istwert E2 [S1 7] DIP 1 20 mA bei interner Rückführung von Elektronischem Stellungsgeber RWG bei interner Rückführung von Präzisions-Potentiometer 5 kΩ...

  • Seite 48: Abgleich In Endlagen Durchführen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Inbetriebnahme Einstellungen in der Steuerung AM 01.1/AM 02.1 Tabelle 14: Weitere mögliche Einstellungen Verhalten bei Signalausfall von Signalart [S2 7] Sollwert E1 Istwert E2 DIP 1 2 3 4 Fail as is Fail open...
  • Seite 49 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Inbetriebnahme Einstellungen in der Steuerung Falls die rote LED [V10] E1/E2 <4 mA leuchtet: 4.1 Polarität von Sollwert E1 prüfen. 4.2 Prüfen, ob externe Last an Kundenanschluss XK (Klemmen 23/24) ange- schlossen ist (max.

  • Seite 50: Empfindlichkeit Einstellen

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Inbetriebnahme Einstellungen in der Steuerung AM 01.1/AM 02.1 16. Stellungsregler mit Potentiometer max [P4] einstellen. 16.1 Falls beide LEDs aus sind, oder die gelbe LED [V27] leuchtet: Potentiome- ter max [P4] geringfügig gegen Uhrzeigersinn drehen bis grüne LED [V28] leuchtet.

  • Seite 51: Not-Befehl (Not - Auf/Not - Zu)

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Inbetriebnahme Einstellungen in der Steuerung Mit Potentiometer t-off [P10] Totzeit einstellen: Totzeit einstellen Totzeit verkürzen: Potentiometer t-off [P10] gegen Uhrzeigersinn dre- hen. Totzeit verlängern: Potentiometer t-off [P10] im Uhrzeigersinn drehen.
  • Seite 52 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Inbetriebnahme Einstellungen in der Steuerung AM 01.1/AM 02.1 O-Ring mit säurefreiem Fett (z.B. Vaseline) leicht einfetten und richtig einlegen. Deckel [1] am Schaltwerkraum aufsetzen. Schrauben [2] gleichmäßig über Kreuz anziehen.

  • Seite 53: Störungsbehebung

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Störungsbehebung Störungsbehebung 11.1. Fehler bei der Inbetriebnahme Tabelle 15: Fehler bei der Inbetriebnahme Fehler Beschreibung/Ursache Abhilfe Mechanische Stellungsanzeige Das Untersetzungsgetriebe passt nicht zu Untersetzungsgetriebe tauschen. lässt sich nicht einstellen. den Umdrehungen/Hub des Antriebs.
  • Seite 54 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Störungsbehebung AM 01.1/AM 02.1 Gefährliche Spannung! Stromschlag möglich. Vor Öffnen spannungsfrei schalten. Bild 43: Zugang zu Sicherungen Ortssteuerstelle Melde- und Steuerplatine Netzteil F1/F2 Primärsicherungen Netzteil G-Sicherung F1/F2 AUMA Art.-Nr. Größe 6,3 x 32 mm Spannungsversorgung ≤...

  • Seite 55: Motorschutz (Thermoüberwachung)

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Störungsbehebung 11.2.2. Motorschutz (Thermoüberwachung) Zum Schutz gegen Überhitzung und unzulässig hohe Oberflächentemperaturen am Antrieb sind in der Motorwicklung Kaltleiter oder Thermoschalter integriert. Der Motorschutz spricht an, sobald die maximal zulässige Wicklungstemperatur erreicht ist.

  • Seite 56: Instandhaltung Und Wartung

    Wir empfehlen für solche Tätigkeiten unseren Service zu kontaktieren. Instandhaltungs- und Wartungsarbeiten nur wenn Gerät außer Betrieb ist. AUMA AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Wartung Service & Support und auch Kundenschulungen an. Kontaktadressen sind in diesem Dokument unter <Adressen>...

  • Seite 57: Entsorgung Und Recycling

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Instandhaltung und Wartung Fettwechsel erfolgt bei der Wartung Bei Regelbetrieb in der Regel nach 4 6 Jahren. Bei häufiger Betätigung (Steuerbetrieb) in der Regel nach 6 8 Jahren. Bei seltener Betätigung (Steuerbetrieb) in der Regel nach 10 12 Jahren.

  • Seite 58: Technische Daten

    In den folgenden Tabellen sind neben der Standardausführung auch Optionen ange- geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Auftragsnummer erforderlich). 13.1.
  • Seite 59 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Technische Daten Elektromechanische Steuereinheit Wegschaltung Zählrollen-Schaltwerk für Endlagen AUF und ZU Umdrehungen pro Hub: 2 bis 500 (Standard) oder 2 bis 5 000 (Option) Standard: Einfachschalter (1 NC und 1 NO) pro Endlage, nicht galvanisch getrennt...
  • Seite 60 IEC 60068-2-6 Beständig gegen Schwingungen und Vibrationen beim Anfahren bzw. bei Störungen der Anlage. Eine Dauerfestigkeit kann daraus nicht abgeleitet werden. Gilt für Drehantriebe in Ausführung AUMA NORM (mit AUMA Rundstecker, ohne Steuerung), gilt nicht in Kombina- tion mit Getrieben. Korrosionsschutz...

  • Seite 61: Technische Daten Stellantriebs-Steuerung

    Die Wendeschützen sind für eine Lebensdauer von 2 Millionen Schaltspielen ausgelegt. Für Anwendungsfalle mit hoher Schalthäufigkeit empfehlen wir den Einsatz von Thyristorwende- einheiten. Für die Zuordnung der AUMA Leistungsklassen siehe Elektrische zum Stellantrieb Ansteuerung Standard: Steuereingänge 24 V DC, AUF, HALT, ZU (über Optokoppler, gemeinsames Bezugspotential), Stromaufnahme: ca.
  • Seite 62 IEC 60068-2-6 Beständig gegen Schwingungen und Vibrationen beim Anfahren bzw. bei Störungen der Anlage. Eine Dauerfestigkeit kann daraus nicht abgeleitet werden. Gilt für Drehantriebe in Ausführung AUMA NORM (mit AUMA Rundstecker, ohne Steuerung), gilt nicht in Kombina- tion mit Getrieben.
  • Seite 63 Die Leitungslange zwischen Stellantrieb und AM betragt max. 100 m. Nicht geeignet für die Ausführung mit Potentiometer im Stellantrieb. Anstelle des Potentiometers ist ein EWG im Stellantrieb vorzusehen. Sonstiges Gewicht ca. 7 kg (mit AUMA Rundsteckverbinder) EU-Richtlinien Elektromagnetische Verträglichkeit (EMV): (2004/108/EG) Niederspannungsrichtlinie: (2006/95/EG) Maschinenrichtlinie: (2006/42/EG)

  • Seite 64: Ersatzteilliste

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Ersatzteilliste AM 01.1/AM 02.1 Ersatzteilliste 14.1. Drehantrieb SA 07.2 SA 16.2/SAR 07.2 SAR 16.2...
  • Seite 65 Information: Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungsansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen Ref.

  • Seite 66: Stellantriebs-Steuerung Auma Matic Am 01.1/Am 02.1

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Ersatzteilliste AM 01.1/AM 02.1 14.2. Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1...
  • Seite 67 Information: Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungsansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.

  • Seite 68: Zertifikate

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Zertifikate AM 01.1/AM 02.1 Zertifikate 15.1. Einbauerklärung und EG Konformitätserklärung...
  • Seite 69 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1...
  • Seite 70 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1...

  • Seite 71: Stichwortverzeichnis

    SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AM 01.1/AM 02.1 Stichwortverzeichnis Stichwortverzeichnis Fehler Fern Bedienung des Antriebs Flanschgröße Abgleich Stellungsregler Abnahmeprüfzeugnis Abschaltart einstellen Gerätetyp Absicherung bauseits Gewindebuchse Analoge Meldungen Anschlussform A Halterahmen Anschlussform B, B1, B2, B3, Handbetrieb B4 und E...
  • Seite 72 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Stichwortverzeichnis AM 01.1/AM 02.1 Personenqualifikation Verbindungsleitung Potentiometer Verhalten bei Signalausfall Probelauf Verpackung Vorwärmzeit Recycling Richtlinien Wandhalter Wartung 5 , 56 , 56 Wegabhängiges Abschalten Weggeber EWG Sammelstörmeldung 28 , 30 Wegschaltung 33 , 36 Schalter prüfen...
