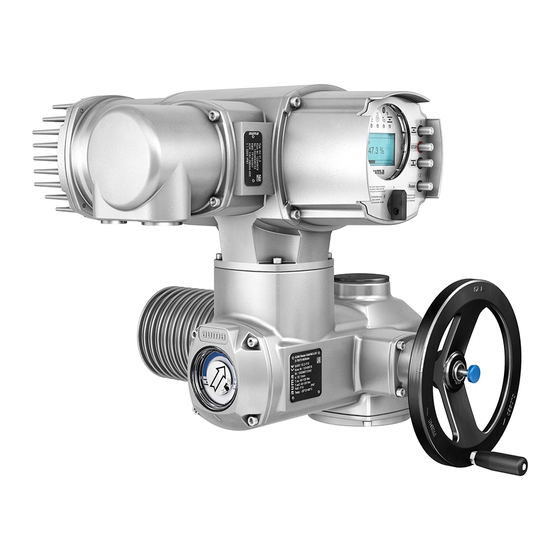

- Seite 1 Drehantriebe SA 07.2 SA 16.2 SAR 07.2 SAR 16.2 AUMA NORM (ohne Steuerung) Betriebsanleitung Montage, Bedienung, Inbetriebnahme...
-
Seite 2: Inhaltsverzeichnis
4.3.2.1. Drehantrieb mit Anschlussformen B an Armatur/Getriebe bauen 4.4. Zubehör zur Montage 4.4.1. Spindelschutzrohr für steigende Armaturenspindel Elektroanschluss........................5.1. Grundlegende Hinweise 5.2. Elektroanschluss S/SH (AUMA Rundsteckverbinder) 5.2.1. Anschlussraum öffnen 5.2.2. Leitungen anschließen 5.2.3. Anschlussraum schließen 5.3. Zubehör zum Elektroanschluss 5.3.1. - Seite 3 Instandhaltung und Wartung....................12.1. Vorbeugende Maßnahmen zur Instandhaltung und sicheren Betrieb 12.2. Wartung 12.3. Entsorgung und Recycling Technische Daten........................13.1. Technische Daten Drehantrieb Ersatzteilliste.......................... 14.1. Drehantriebe SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Zertifikate..........................15.1. Einbauerklärung und EU-Konformitätserklärung Stichwortverzeichnis......................Adressen..........................
-
Seite 4: Sicherheitshinweise
Veränderungen am Gerät sind nur mit schriftlicher Zustimmung des Herstellers erlaubt. 1.2. Anwendungsbereich AUMA Drehantriebe sind für die Betätigung von Industriearmaturen, wie z. B.Ventilen, Schiebern, Klappen und Hähnen bestimmt. Andere Anwendungen sind nur mit ausdrücklicher (schriftlicher) Bestätigung des Herstellers erlaubt. -
Seite 5: Einsatzbereich In Ex-Zone 22 (Option)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Sicherheitshinweise Hebezeuge nach EN 14502 Personenaufzüge nach DIN 15306 und 15309 Lastenaufzüge nach EN 81-1/A1 Rolltreppen Dauerbetrieb Erdeinbau dauernden Unterwassereinsatz (Schutzart beachten) explosionsgefährdete Bereiche, mit Ausnahme von Zone 22 strahlenbelastete Bereiche in Nuklearanlagen Bei unsachgemäßem oder nicht bestimmungsgemäßem Einsatz wird keine Haftung... -
Seite 6: Warnhinweise
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Sicherheitshinweise 1.4. Warnhinweise Um sicherheitsrelevante Vorgänge in dieser Anleitung hervorzuheben, gelten folgende Warnhinweise die mit einem entsprechenden Signalwort (GEFAHR, WARNUNG, VORSICHT, HINWEIS) gekennzeichnet sind. Unmittelbar gefährliche Situation mit hohem Risiko. Falls der Warnhinweis nicht beachtet wird können Tod oder schwere gesundheitliche Schäden die... -
Seite 7: Identifizierung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Identifizierung Identifizierung 2.1. Typenschild Bild 1: Anordnung der Typenschilder Typenschild Motor Typenschild Stellantrieb Zusatzschild, z.B. KKS-Schild Typenschild Stellantrieb Bild 2: Typenschild Stellantrieb (Beispiel) (= Herstellerlogo); (= CE-Zeichen) Name des Herstellers Anschrift des Herstellers... - Seite 8 Daten des Gerätes ermittelt werden. Bei Rückfragen zum Produkt bitten wir Sie stets diese Nummer anzugeben. Im Internet unter http://www.auma.com > Service & Support >myAUMA, bieten wir einen Service an, über den ein autorisierter Benutzer durch Eingabe der Auftragsnummer auftragsbezogene Dokumente wie Schaltpläne und Technische Daten (in deutscher und englischer Sprache), Abnahmeprüfzeugnis, die...
-
Seite 9: Kurzbeschreibung
Stelle 3+4: Herstellungsjahr = 2016 MD12345 Interne Nummer zur eindeutigen Kennung des Produkts Mit unserer AUMA Support App können Sie den DataMatrix-Code einscannen und DataMatrix-Code erhalten damit als autorisierter Benutzer den direkten Zugriff auf auftragsbezogene Dokumente des Produktes ohne die Auftrags- oder Seriennummer eingeben zu müssen. -
Seite 10: Transport, Lagerung Und Verpackung
SA 14.2/ VD... SAR 14.2 AD... SA 14.6/ VD... SAR 14.6 AD... SA 16.2/ VD... SAR 16.2 AD... Siehe Motortypenschild Angegebenes Gewicht beinhaltet Drehantrieb AUMA NORM, mit Drehstrommotor, Elektroanschluss in Standardausführung, Anschlussform B1 und Handrad. Bei anderen Anschlussformen zusätzliche Gewichte beachten. - Seite 11 SA 14.6/ VE... SAR 14.6 VC... Siehe Motortypenschild Angegebenes Gewicht beinhaltet Drehantrieb AUMA NORM, mit Wechselstrommotor, Elektroan- schluss in Standardausführung, Anschlussform B1 und Handrad. Bei anderen Anschlussformen zusätzliche Gewichte beachten. Tabelle 4: Gewichte Drehantriebe SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2...
-
Seite 12: Lagerung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Transport, Lagerung und Verpackung Tabelle 6: Gewichte Anschlussform AF 07.2 AF 16.2 Typenbezeichnung Flanschgröße [kg] AF 07.2 AF 07.6 AF 10.2 AF 14.2 13,7 AF 16.2 3.2. Lagerung Korrosionsgefahr durch falsche Lagerung! Lagerung in gut belüftetem, trockenem Raum. -
Seite 13: Montage
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Montage Montage 4.1. Einbaulage Das hier beschriebene Produkt kann in beliebiger Einbaulage, ohne Einschränkung, betrieben werden. 4.2. Handrad anbauen Information Zum Transport werden Handräder ab einem Durchmesser von 400 mm lose mitge- liefert. -
Seite 14: 4.3.1.1. Gewindebuchse Fertigbearbeiten
Zur Anpassung der Stellantriebe an bauseits vorhandene Anschlussformen A mit Information Flanschgrößen F10 und F14 der Baujahre 2009 und älter ist ein Adapter erforderlich. Dieser kann bei AUMA bestellt werden. 4.3.1.1. Gewindebuchse fertigbearbeiten Dieser Arbeitsschritt ist nur bei ungebohrter oder vorgebohrter Gewindebuchse erforderlich. -
Seite 15: 4.3.1.2. Drehantrieb (Mit Anschlussform A) An Armatur Bauen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Montage Gewindebuchse [1] bohren, ausdrehen und Gewinde schneiden. Information: Beim Einspannen auf Rund- und Planlauf achten! Fertigbearbeitete Gewindebuchse [1] reinigen. Axial-Nadelkränze [2.2] und Axial-Lagerscheiben [2.1] mit Lithiumseifen EP- Mehrzweckfett ausreichend schmieren, so dass alle Hohlräume mit Fett gefüllt sind. -
Seite 16: Anschlussformen B
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Montage 10. Schrauben [3] über Kreuz mit Drehmoment nach Tabelle anziehen. Tabelle 7: Anziehdrehmomente für Schrauben Gewinde Anziehdrehmoment [Nm] Festigkeitsklasse A2-80/A4 80 11. Drehantrieb im Handbetrieb in Richtung AUF drehen bis Armaturenflansch und Anschlussform A fest aufeinander liegen. -
Seite 17: 4.3.2.1. Drehantrieb Mit Anschlussformen B An Armatur/Getriebe Bauen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Montage 4.3.2.1. Drehantrieb mit Anschlussformen B an Armatur/Getriebe bauen Bild 12: Montage Anschlussformen B Drehantrieb Armatur/Getriebe Armaturen-/Getriebewelle Prüfen, ob Anschlussflansche zusammenpassen. Prüfen, ob Anschlussform des Drehantriebs [1] mit Anschlussform der Arma- tur/Getriebe bzw. -
Seite 18: Zubehör Zur Montage
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Montage 4.4. Zubehör zur Montage 4.4.1. Spindelschutzrohr für steigende Armaturenspindel Bild 13: Montage Spindelschutzrohr Schutzkappe für Spindelschutzrohr (aufgesteckt) [1]* Option: Schutzkappe aus Stahl (verschraubt) Spindelschutzrohr Dichtring (V-Seal) Alle Gewinde mit Hanf, Teflonband oder Gewindedichtmittel abdichten. -
Seite 19: Elektroanschluss
Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche plan am Gerät befestigt. Er kann auch unter Angabe der Auftragsnummer (siehe Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com) heruntergeladen werden. Schäden an der Armatur bei Anschluss ohne Steuerung! NORM-Antriebe benötigen eine Steuerung: Motor nur über eine Stellantriebs-... - Seite 20 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Elektroanschluss Für den Kurzschlussschutz und zum Freischalten des Stellantriebs sind bauseits Absicherung und Ausle- Sicherungen und Lasttrennschalter erforderlich. gung bauseits Der Stromwert zur Auslegung der Absicherung ergibt sich aus der Stromaufnahme des Motors (siehe Typenschild Motor).
-
Seite 21: Elektroanschluss S/Sh (Auma Rundsteckverbinder)
Steckbarer Elektroanschluss mit Schraubklemmen für Leistungs- und Steuerkontakte. Steuerkontakte optional auch als Crimpanschluss. Ausführung S (Standard) mit drei Kabeleinführungen. Ausführung SH (erhöht) mit zusätzlichen Kabeleinführungen. Zum Anschluss der Leitungen wird der AUMA Rundsteckverbinder abgezogen und das Buchsenteil aus dem Deckel herausgenommen. -
Seite 22: Anschlussraum Öffnen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Elektroanschluss 5.2.1. Anschlussraum öffnen Bild 17: Anschlussraum öffnen Deckel (Bild zeigt Ausführung S) Schrauben Deckel O-Ring Schrauben Buchsenteil Buchsenteil Kabeleinführung Verschlussstopfen Kabelverschraubung (nicht im Lieferumfang enthalten) Gefährliche Spannung! Stromschlag möglich. Vor Öffnen spannungsfrei schalten. -
Seite 23: Leitungen Anschließen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Elektroanschluss 5.2.2. Leitungen anschließen Tabelle 10: Anschlussquerschnitte und Anziehdrehmomente Klemmen Bezeichnung Anschlussquerschnitte Anziehdrehmomente Leistungskontakte 6 mm (flexibel) 1,5 Nm (U1, V1, W1, U2, V2, W2) 10 mm (starr) 6 mm (flexibel) mit Ringzungen... -
Seite 24: Anschlussraum Schließen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Elektroanschluss 5.2.3. Anschlussraum schließen Bild 20: Anschlussraum schließen Deckel (Bild zeigt Ausführung S) Schrauben Deckel O-Ring Schrauben Buchsenteil Buchsenteil Verschlussstopfen Kabelverschraubung (nicht im Lieferumfang enthalten) Kurzschluss durch Einklemmen der Leitungen! Stromschlag und Funktionsstörungen möglich. -
Seite 25: Zubehör Zum Elektroanschluss
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Elektroanschluss 5.3. Zubehör zum Elektroanschluss 5.3.1. Halterahmen Bild 21: Halterahmen, Beispiel mit Stecker S und Deckel Halterahmen zur sicheren Verwahrung eines abgezogenen Steckers oder Deckels. Anwendung Zum Schutz gegen direkte Berührung der Kontakte und gegen Umwelteinflüsse. -
Seite 26: Erdungsanschluss Außenliegend
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Elektroanschluss 5.3.3. Erdungsanschluss außenliegend Bild 23: Erdungsanschluss Drehantrieb Außenliegender Erdungsanschluss (Klemmbügel) für die Anbindung an den Anwendung Potentialausgleich. Tabelle 11: Anschlussquerschnitte und Anziehdrehmomente Erdungsanschluss Leiterart Anschlussquerschnitte Anziehdrehmomente ein- und mehrdrähtig 2,5 mm² bis 6 mm²... -
Seite 27: Bedienung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Bedienung Bedienung 6.1. Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann der Stellantrieb im Handbetrieb betätigt werden. Durch eine eingebaute Umschaltmechanik wird der Handbetrieb eingekuppelt. 6.1.1. Handbetrieb einlegen Schäden an der Motorkupplung durch Fehlbedienung! -
Seite 28: Motorbetrieb
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Bedienung 6.2. Motorbetrieb Schäden an Armatur bei falscher Einstellung! Vor Motorbetrieb erst alle Inbetriebnahme-Einstellungen und Probelauf durch- führen. Zur Ansteuerung im Motorbetrieb ist eine Stellantriebs-Steuerung erforderlich. Soll der Stellantrieb vor Ort gefahren werden, wird eine zusätzliche Ortssteuerstelle benötigt. -
Seite 29: Anzeigen (Optional)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Anzeigen (optional) Anzeigen (optional) 7.1. Mechanische Stellungsanzeige/Laufanzeige über Anzeigemarke auf Deckel Bild 26: Mechanische Stellungsanzeige über Anzeigemarke auf Deckel Endlage AUF erreicht Endlage ZU erreicht Anzeigemarke auf Deckel Eigenschaften ist unabhängig von der Stromversorgung dient als Laufanzeige (Anzeigescheibe dreht sich, wenn der Stellantrieb läuft) -
Seite 30: Meldungen (Ausgangssignale)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Meldungen (Ausgangssignale) Meldungen (Ausgangssignale) 8.1. Rückmeldungen vom Stellantrieb Schalter können als Einfachschalter (1 NC und 1 NO), als Tandemschalter (2 NC Information und 2 NO) oder Dreifachschalter (3 NC und 3 NO) ausgeführt sein. Die genaue Ausführung steht im Anschlussplan bzw. -
Seite 31: Inbetriebnahme (Grundeinstellungen)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Grundeinstellungen) Inbetriebnahme (Grundeinstellungen) 9.1. Schaltwerkraum öffnen Für die nachfolgenden Einstellungen muss der Schaltwerkraum geöffnet werden. Schrauben [2] lösen und Deckel [1] am Schaltwerkraum abnehmen. Wenn Anzeigescheibe [3] vorhanden: Anzeigescheibe [3] mit Gabelschlüssel (als Hebel) abziehen. -
Seite 32: Wegschaltung Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Grundeinstellungen) Bild 27: Drehmomentmessköpfe Messkopf schwarz für Drehmoment Richtung ZU Messkopf weiß für Drehmoment Richtung AUF Sicherungsschrauben Skalenscheiben Beide Sicherungsschrauben [3] an Zeigerscheibe lösen. Skalenscheibe [4] durch Verdrehen auf das erforderliche Drehmoment einstellen (1 da Nm = 10 Nm). -
Seite 33: Endlage Auf (Weißes Feld) Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Grundeinstellungen) Handrad ca. ½ Umdrehung (Nachlauf) zurückdrehen. Einstellspindel [1] unter ständigem Eindrücken mittels Schraubendreher in Pfeilrichtung drehen, dabei Zeiger [2] beobachten: Bei spürbarem und hörbarem Ratschen springt Zeiger [2] um jeweils 90°. -
Seite 34: Wegschaltung Prüfen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Grundeinstellungen) Mit mechanischer Stellungsanzeige: Drehrichtung beobachten. Drehrichtung stimmt, wenn Stellantrieb in Richtung ZU fährt und: Bei Stellungsanzeige mit Symbolen AUF/ZU = die Anzeigescheibe dreht gegen Uhrzeigersinn. Bild 29: Stellungsanzeige mit Symbolen AUF/ZU Ohne mechanischer Stellungsanzeige: 4.1 Gewindestopfen [1] und Dichtung [2] bzw. -
Seite 35: Schaltwerkraum Schließen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Grundeinstellungen) 9.5. Schaltwerkraum schließen Falls Optionen (wie z.B. Potentiometer, Stellungsgeber) vorhanden sind: Schalt- werkraum erst schließen, wenn alle optionalen Ausstattungen im Stellantrieb eingestellt wurden. Korrosionsgefahr durch Lackschäden! Lackschäden nach Arbeiten am Gerät ausbessern. -
Seite 36: Inbetriebnahme (Einstellungen Optionaler Austattungen)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Einstellungen optionaler Austattungen) Inbetriebnahme (Einstellungen optionaler Austattungen) 10.1. Potentiometer Das Potentiometer dient als Wegaufnehmer zur Erfassung der Armaturenstellung. Das Potentiometer befindet sich im Schaltwerkraum des Stellantriebs. Zur Einstellung Einstellelemente muss der Schaltwerkraum geöffnet werden. Siehe <Schaltwerkraum öffnen>. -
Seite 37: Messbereich Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Einstellungen optionaler Austattungen) Die Einstellung erfolgt über die drei Potentiometer [1], [2] und [3]. Bild 33: Blick auf Steuereinheit bei geöffnetem Schaltwerkraum Potentiometer (Wegaufnehmer) Potentiometer min. (0/4 mA) Potentiometer max. (20 mA) -
Seite 38: Technische Daten
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Einstellungen optionaler Austattungen) Technische Daten Tabelle 14: EWG 01.1 Daten 3- und 4-Leiter-System 2-Leiter-System Ausgangsstrom I 20 mA, 4 20 mA 20 mA Spannungsversorgung U 24 V DC (18 32 V) -
Seite 39: Stromwerte Anpassen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Einstellungen optionaler Austattungen) Information Es kann sowohl ein Messbereich von 0/4 20 mA als auch ein Messbereich von 20 0/4 mA (Inversbetrieb) eingestellt werden. Der Messbereich (Normal- oder Inversbetrieb) wird bei der Einstellung durch die Zuordnung der Taster S1/S2 zu den Endlagen bestimmt. -
Seite 40: Led Endlagensignalisierung Ein-/Ausschalten
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Einstellungen optionaler Austattungen) Armatur in die gewünschte Endlage (ZU/AUF) fahren. Stromwert verkleinern: Taster [S1] drücken (mit jedem Tastendruck wird der Strom um 0,02 mA verkleinert) Stromwert erhöhen: Taster [S2] drücken (mit jedem Tastendruck wird der Strom um 0,02 mA vergrößert) -
Seite 41: Laufrichtung Zu (Schwarzes Feld) Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Einstellungen optionaler Austattungen) 10.4.1. Laufrichtung ZU (schwarzes Feld) einstellen Armatur in Richtung ZU, bis zur gewünschten Zwischenstellung fahren. Falls zu weit gedreht wurde: Armatur wieder zurückdrehen und Zwischenstellung erneut in Richtung ZU anfahren. - Seite 42 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Inbetriebnahme (Einstellungen optionaler Austattungen) Einstellung prüfen: Falls das Symbol (ZU) nicht mehr mit der Anzeigemarke am Deckel übereinstimmt: 7.1 Einstellung wiederholen. 7.2 Evtl. Auswahl des Untersetzungsgetriebes prüfen.
-
Seite 43: Störungsbehebung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Störungsbehebung Störungsbehebung 11.1. Fehler bei der Bedienung/Inbetriebnahme Tabelle 17: Fehler bei der Bedienung/Inbetriebnahme Fehler Beschreibung/Ursache Abhilfe Mechanische Stellungsanzeige lässt Das Untersetzungsgetriebe passt nicht zu den Untersetzungsgetriebe tauschen. sich nicht einstellen. Umdrehungen/Hub des Stellantriebs. - Seite 44 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Störungsbehebung Überlast, Laufzeitüberschreitung, zu viele Schaltspiele, zu hohe Mögliche Ursachen Umgebungstemperatur. Ursache prüfen, wenn möglich beseitigen. Abhilfe...
-
Seite 45: Instandhaltung Und Wartung
Wir empfehlen für solche Tätigkeiten unseren Service zu kontaktieren. Instandhaltungs- und Wartungsarbeiten nur wenn Gerät außer Betrieb ist. AUMA AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Wartung Service & Support und auch Kundenschulungen an. Kontaktadressen sind in diesem Dokument unter <Adressen>... -
Seite 46: Entsorgung Und Recycling
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Instandhaltung und Wartung Fettwechsel erfolgt bei der Wartung Bei Regelbetrieb in der Regel nach 4 6 Jahren. Bei häufiger Betätigung (Steuerbetrieb) in der Regel nach 6 8 Jahren. Bei seltener Betätigung (Steuerbetrieb) in der Regel nach 10 12 Jahren. -
Seite 47: Technische Daten
Information geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Auftragsnummer erforderlich). 13.1. Technische Daten Drehantrieb... - Seite 48 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Technische Daten Ausstattung und Funktionen Armaturenanschluss Standard: B1 nach EN ISO 5210 Option: A, B2, B3, B4 nach EN ISO 5210 A, B, D, E nach DIN 3210 C nach DIN 3338 Sonderanschlussformen: AF, AK, AG, B3D, ED, DD, IB1, IB3 A vorbereitet für Permanentschmierung der Spindel...
- Seite 49 Verschmutzungsgrad 4 (im geschlossenen Zustand), Verschmutzungsgrad 2 (intern) 60664-1 Schwingungsfestigkeit nach 2 g, von 10 bis 200 Hz (für Stellantriebe in Ausführung AUMA NORM) IEC 60068-2-6 1 g, von 10 bis 200 Hz (für Stellantrieb mit angebauter AUMA Stellantriebs-Steuerung) Beständig gegen Schwingungen und Vibrationen beim Anfahren bzw. bei Störungen der Anlage. Eine Dauerfestigkeit kann daraus nicht abgeleitet werden.
-
Seite 50: Ersatzteilliste
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Ersatzteilliste Ersatzteilliste 14.1. Drehantriebe SA 07.2 SA 16.2/SAR 07.2 SAR 16.2... - Seite 51 Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
-
Seite 52: Zertifikate
SA 16.2 / SAR 07.2 SAR 16.2 Zertifikate Zertifikate Zertifikate sind gültig ab dem darauf angegebenen Ausstellungsdatum. Änderungen Information vorbehalten. Aktuell gültige Fassungen werden dem Gerät beigelegt und stehen im Internet unter http://www.auma.com zum Download zur Verfügung. 15.1. Einbauerklärung und EU-Konformitätserklärung... - Seite 53 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2...
- Seite 54 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2...
-
Seite 55: Stichwortverzeichnis
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Stichwortverzeichnis Stichwortverzeichnis Identifizierung Inbetriebnahme Inbetriebnahme (Grundeinstel- Abnahmeprüfzeugnis lungen) Abschaltverzögerung Instandhaltung Absicherung bauseits Inversbetrieb (20 0/4 mA) Anschlussform A Isolierstoffklasse Anschlussformen B Anschlussleitungen Anschlussplan Jahr der Herstellung Anwendungsbereich Anzeigemarke Kaltleiter Anzeigescheibe Korrosionsschutz... - Seite 56 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Stichwortverzeichnis Schalter Schalter prüfen Schaltplan 8, 19 Schmierstofftyp Schmierung Schutzart 7, 8, 49 Schutzmaßnahmen 4, 20 Seriennummer 7, 9 Service Sicherheitshinweise Sicherheitshinweise/Warnun- Sicherheitsstandards Spindelschutzrohr Stellungsanzeige 29, 41 Stellungsgeber EWG Stellungsgeber RWG Störungsbehebung...
-
