Elektroanschluss
5.3.4. Feldbusanschlussraum öffnen
5.3.5. Industrial Ethernet Leitung anschließen
Information
32
SA 07.2 SA 16.2 / SAR 07.2

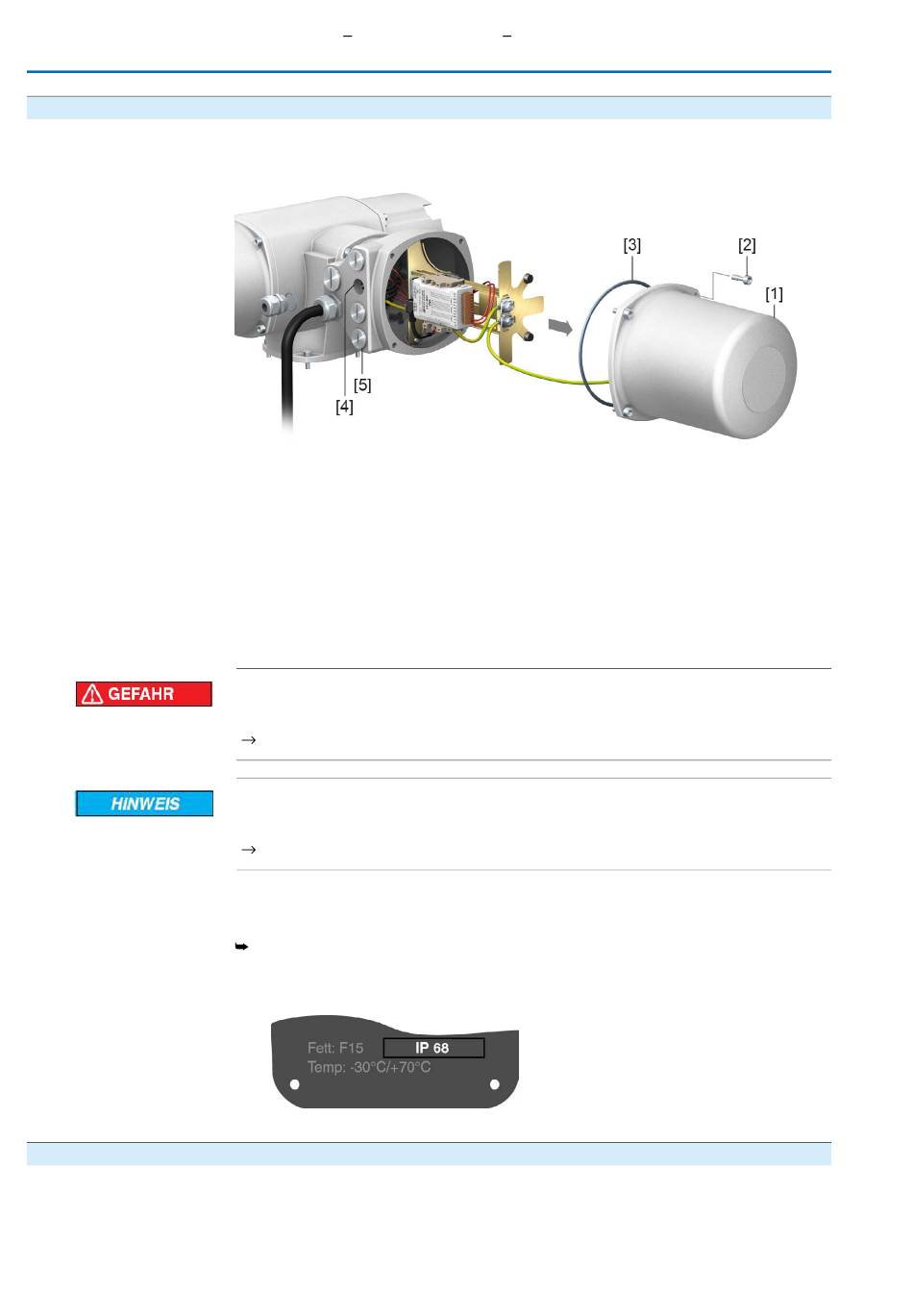

Bild 24: Deckel zum Feldbusanschluss öffnen
[1] Deckel (Feldbusanschlussraum)
[2] Schrauben Deckel
[3] O-Ring
[4] Kabeleinführungen Feldbusleitungen
[5] Verschlussstopfen
Zum Anschluss der Industrial Ethernet Leitung im AUMA Rundsteckverbinder wird
ein feldkonfektionierbarer Ethernet Stecker verwendet. Die Anschlussplatine ist nach
Abnehmen des Deckels [1] gut zugänglich.
Stromschlag durch gefährliche Spannung!
Bei Nichtbeachtung sind Tod oder schwere gesundheitliche Schäden die Folge.
Vor Öffnen spannungsfrei schalten.
Elektrostatische Entladung ESD!
Beschädigung von elektronischen Bauteilen.
Personen und Geräte erden.
1. Schrauben [2] lösen und Deckel [1] abnehmen.
2. Kabelverschraubungen passend zu Feldbusleitungen einsetzen.
Die auf dem Typenschild angegebene Schutzart IP... ist nur gewährleistet,
wenn geeignete Kabelverschraubungen verwendet werden.
Bild 25: Beispiel: Typenschild Schutzart IP68
3. Nicht benötigte Kabeleinführungen mit geeigneten Verschlussstopfen versehen.
Diese Beschreibung gilt für den Anschluss über Ethernet Leitungen mit RJ-45 Stecker.
SAR 16.2 Steuereinheit: elektromechanisch
AC 01.2 Intrusive EtherNet/IP
