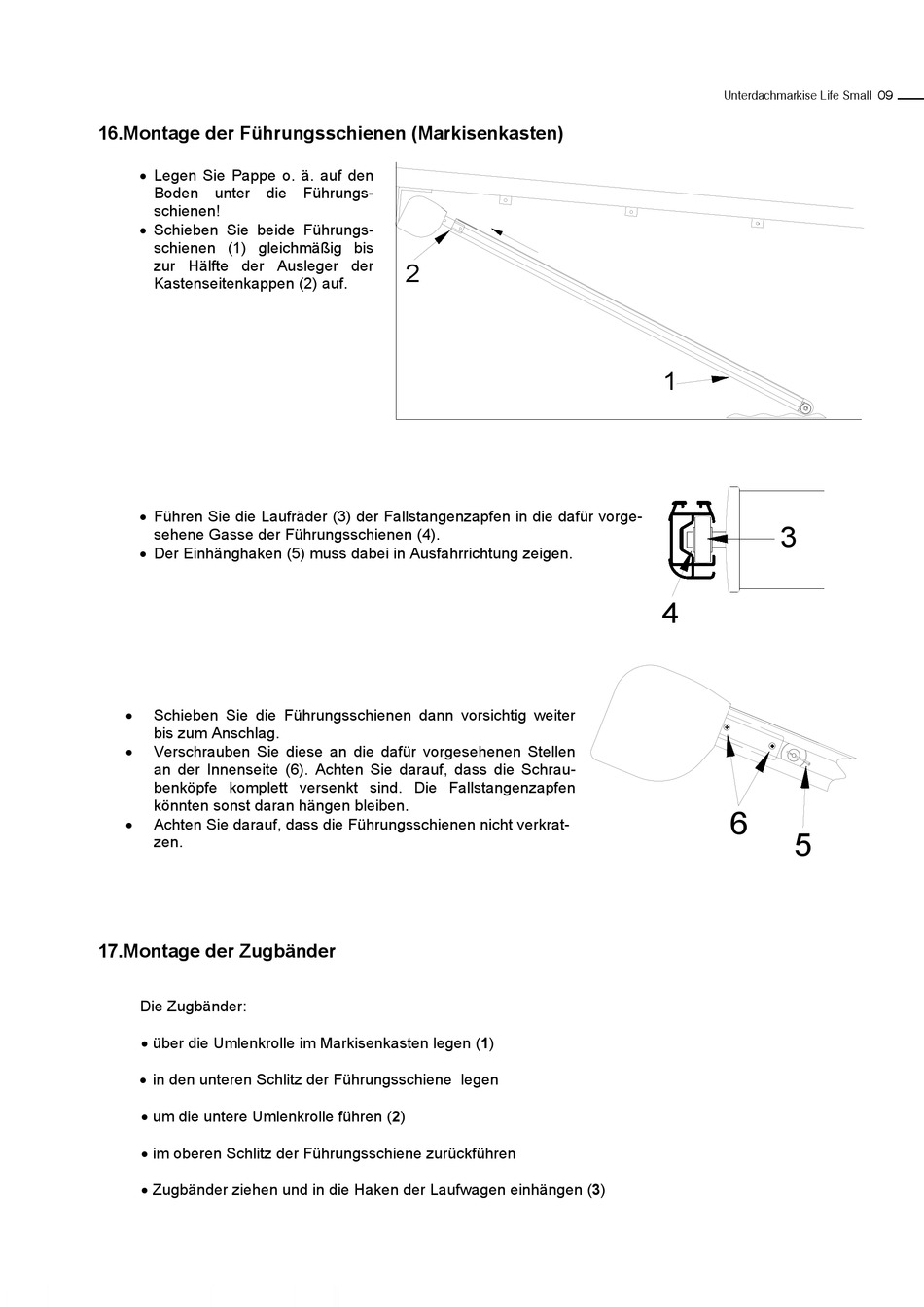

16.Montage der Führungsschienen (Markisenkasten)
 Legen Sie Pappe o. ä. auf den
Boden unter die Führungs-
schienen!
 Schieben Sie beide Führungs-
schienen (1) gleichmäßig bis
zur Hälfte der Ausleger der
Kastenseitenkappen (2) auf.
 Führen Sie die Laufräder (3) der Fallstangenzapfen in die dafür vorge-
sehene Gasse der Führungsschienen (4).
 Der Einhänghaken (5) muss dabei in Ausfahrrichtung zeigen.
 Schieben Sie die Führungsschienen dann vorsichtig weiter
bis zum Anschlag.
Verschrauben Sie diese an die dafür vorgesehenen Stellen

an der Innenseite (6). Achten Sie darauf, dass die Schrau-
benköpfe komplett versenkt sind. Die Fallstangenzapfen
könnten sonst daran hängen bleiben.
 Achten Sie darauf, dass die Führungsschienen nicht verkrat-
zen.
17.Montage der Zugbänder
Die Zugbänder:
 über die Umlenkrolle im Markisenkasten legen (1)
 in den unteren Schlitz der Führungsschiene legen
 um die untere Umlenkrolle führen (2)
 im oberen Schlitz der Führungsschiene zurückführen
 Zugbänder ziehen und in die Haken der Laufwagen einhängen (3)
