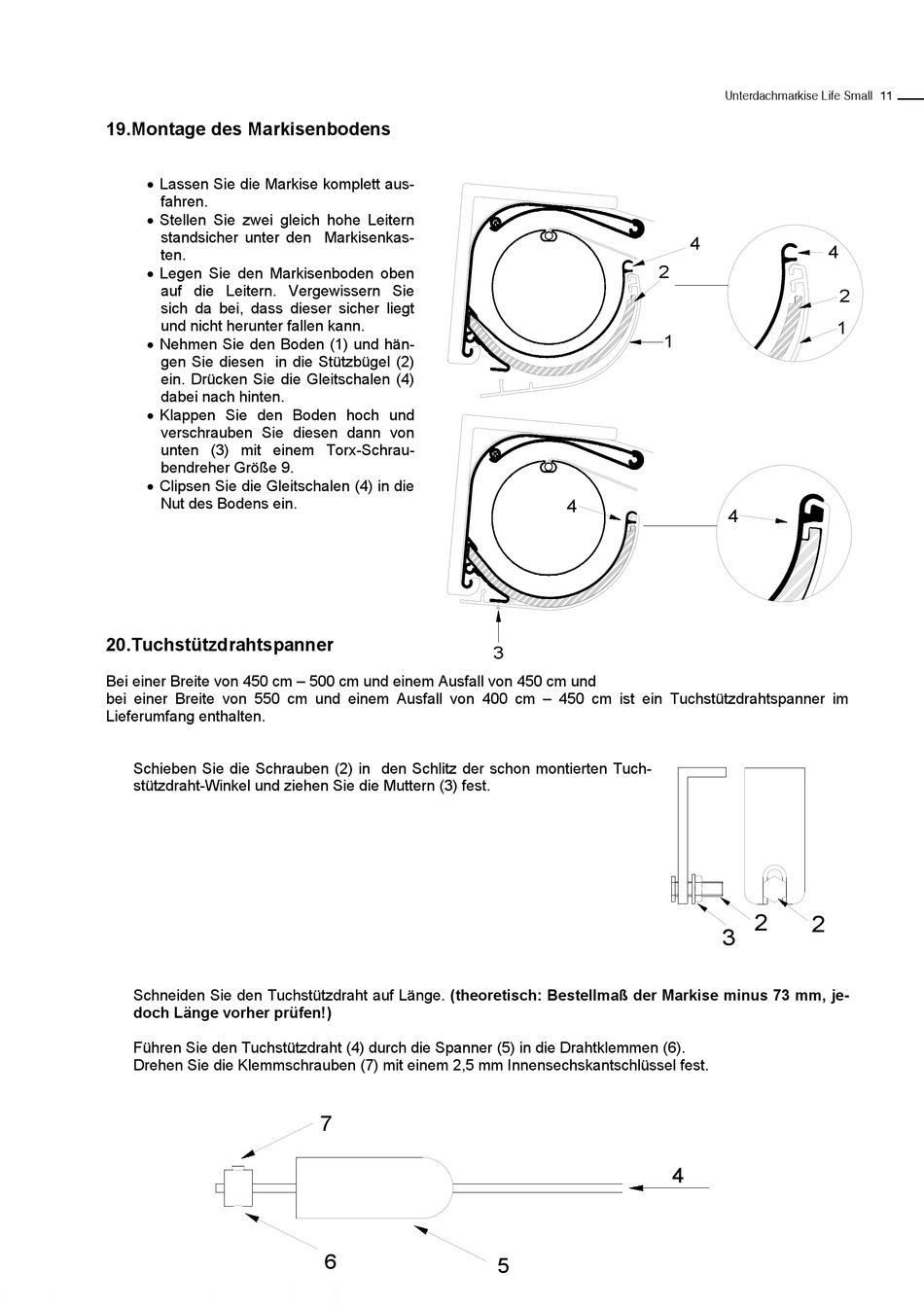

19.Montage des Markisenbodens

 Lassen Sie die Markise komplett aus-
fahren.
 Stellen Sie zwei gleich hohe Leitern
standsicher unter den Markisenkas-
ten.
 Legen Sie den Markisenboden oben
auf die Leitern. Vergewissern Sie
sich da bei, dass dieser sicher liegt
und nicht herunter fallen kann.
 Nehmen Sie den Boden (1) und hän-
gen Sie diesen in die Stützbügel (2)
ein. Drücken Sie die Gleitschalen (4)
dabei nach hinten.
 Klappen Sie den Boden hoch und
verschrauben Sie diesen dann von
unten (3) mit einem Torx-Schrau-
bendreher Größe 9.
 Clipsen Sie die Gleitschalen (4) in die
Nut des Bodens ein.
20.Tuchstützdrahtspanner
Bei einer Breite von 450 cm – 500 cm und einem Ausfall von 450 cm und
bei einer Breite von 550 cm und einem Ausfall von 400 cm – 450 cm ist ein Tuchstützdrahtspanner im
Lieferumfang enthalten.
Schieben Sie die Schrauben (2) in den Schlitz der schon montierten Tuch-
stützdraht-Winkel und ziehen Sie die Muttern (3) fest.
Schneiden Sie den Tuchstützdraht auf Länge. (theoretisch: Bestellmaß der Markise minus 73 mm, je-
doch Länge vorher prüfen!)
Führen Sie den Tuchstützdraht (4) durch die Spanner (5) in die Drahtklemmen (6).
Drehen Sie die Klemmschrauben (7) mit einem 2,5 mm Innensechskantschlüssel fest.
3
7
6
2
1
4
5
Unterdachmarkise Life Small 11
4
4
2
1
4
2
2
3
4
