13.Führungsschienenhalter
Prüfen Sie, ob die gelieferten Führungsschienenhalter mit der Bestellung über-
stimmen.
14.Montage der Führungsschienenhalter und der Tuchstützdraht-Winkel
Lösen Sie die
Innensechskantschlüssel und nehmen Sie diese heraus.

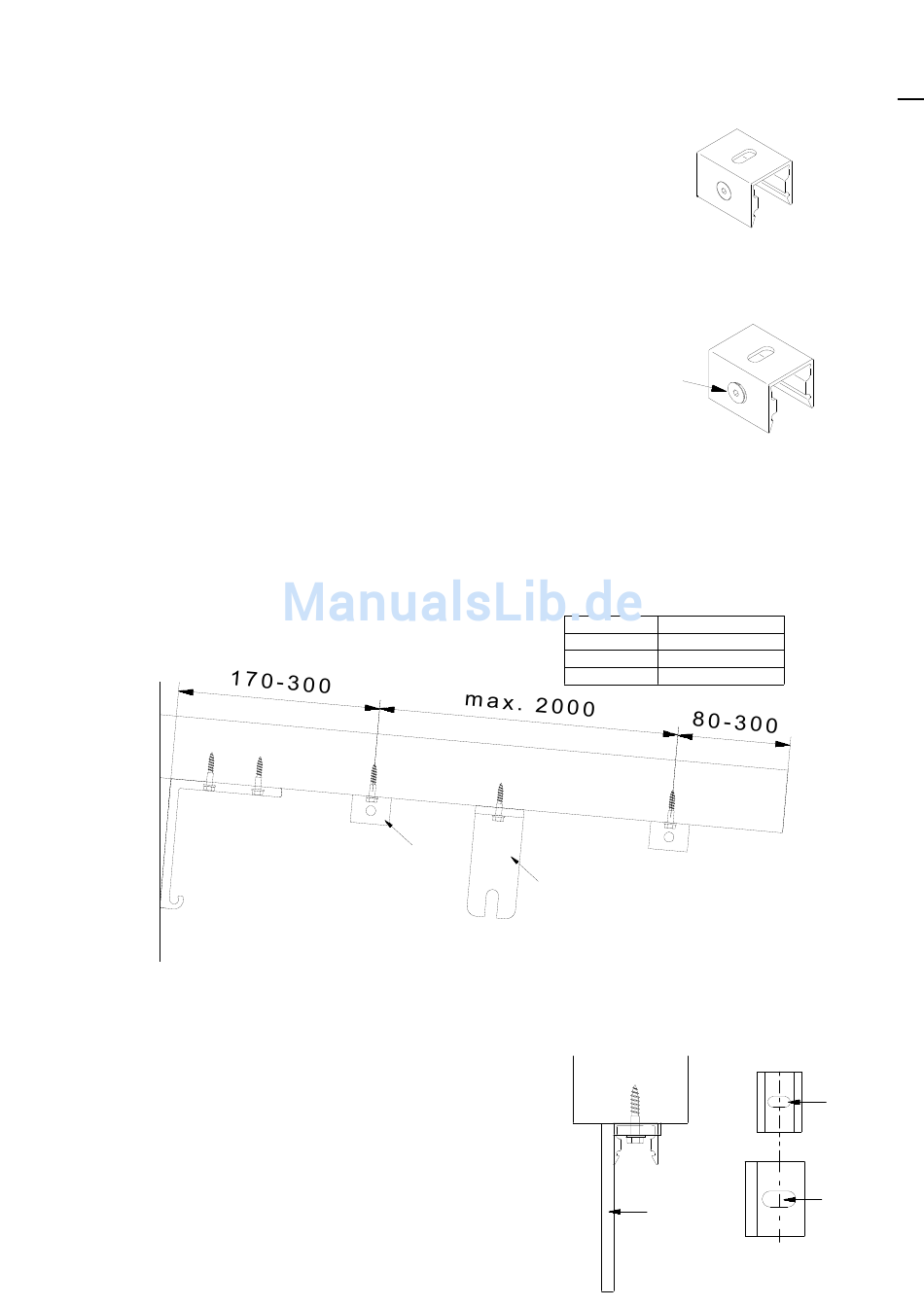

Zeichnen Sie die Führungsschienenhalter an den Sparren an. (Abstände siehe Zeichnung unten).
Bohren Sie Löcher an den angezeichneten Stellen und schrauben Sie die Führungsschienenhalter fest.
Achten Sie hierbei auf die Flucht der Führungsschienenhalter. Diese können Sie gegebenenfalls seitlich
etwas verschieben.
Beachten Sie, dass das Achsmaß der Markise auch das Bestell- und Befestigungsmaß ist.
Bei Markisenfeldern mit Breite oder Ausfall über 400 cm kann es zu einem verstärkten Tuchdurchhang
kommen. In Grenzfällen kann hier durch den Einsatz eines zusätzlichen Tuchstützdrahts entgegengewirkt
werden.
Montieren Sie die Tuchstützdraht-Winkel (2) wie abgebildet auf
den äußeren Sparren, in der Mitte des Markisenausfalls.
Das Befestigungsmaß Mitte Loch der Führungsschienenhalter
(A) ist auch das
Tuchstützdraht-Winkel (B).
Klemmschrauben (1)
1
Befestigungsmaß Mitte
mit einem 3 mm
A u s f a l l / m m H a l t e r j e S c h i e n e
0 - 2 0 0 0
2 0 0 1 - 3 5 0 0
3 5 0 1 - 4 5 0 0
2
Loch der
Unterdachmarkise Life Small 07
1
2
3
4
2
ein-
A
B
