Uzstādīšana

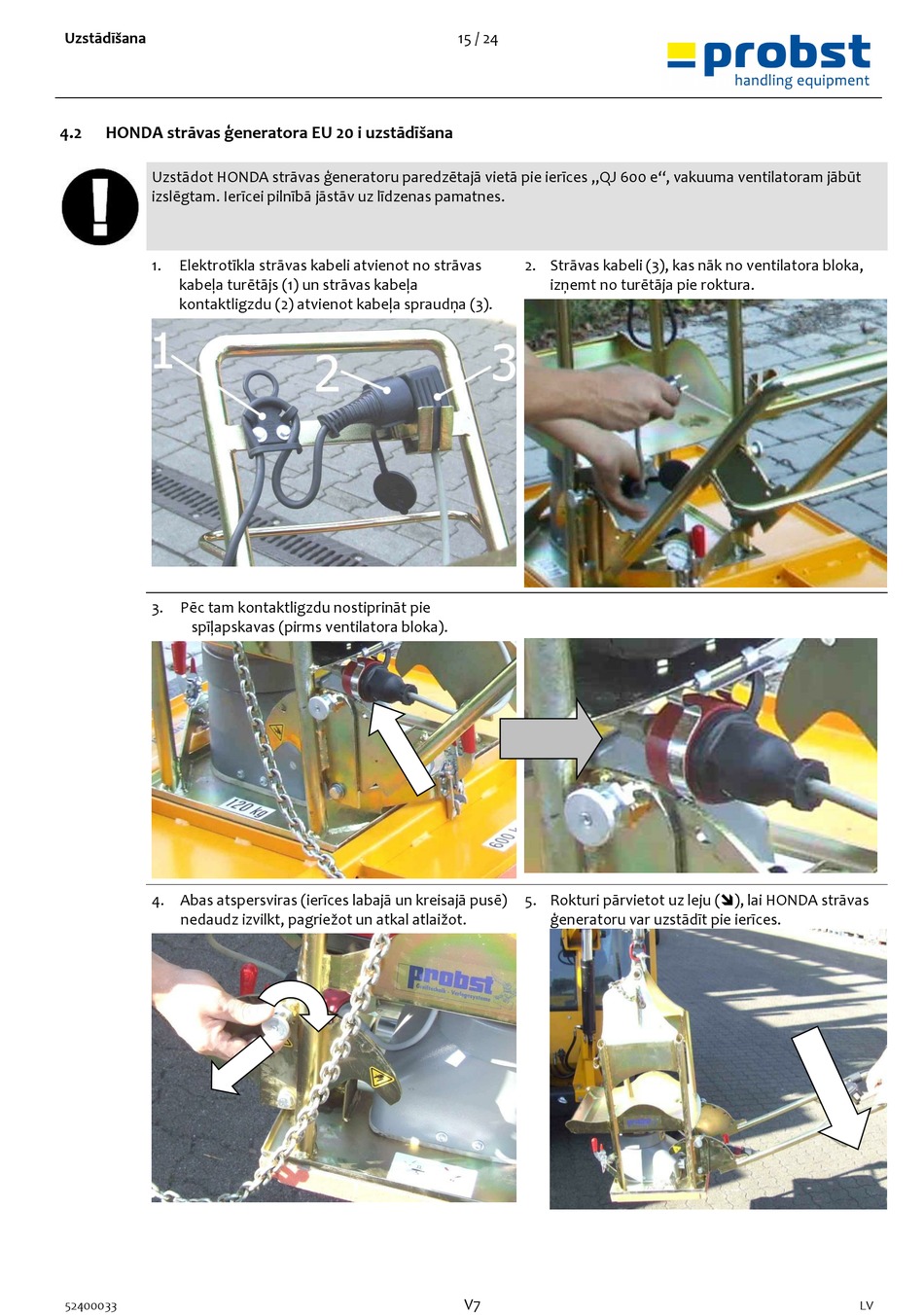

4.2 HONDA strāvas ģeneratora EU 20 i uzstādīšana
Uzstādot HONDA strāvas ģeneratoru paredzētajā vietā pie ierīces „QJ 600 e", vakuuma ventilatoram jābūt
izslēgtam. Ierīcei pilnībā jāstāv uz līdzenas pamatnes.
1. Elektrotīkla strāvas kabeli atvienot no strāvas
kabeļa turētājs (1) un strāvas kabeļa
kontaktligzdu (2) atvienot kabeļa spraudņa (3).
3. Pēc tam kontaktligzdu nostiprināt pie
spīļapskavas (pirms ventilatora bloka).
4. Abas atspersviras (ierīces labajā un kreisajā pusē)
nedaudz izvilkt, pagriežot un atkal atlaižot.
52400033
15 / 24
2. Strāvas kabeli (3), kas nāk no ventilatora bloka,
izņemt no turētāja pie roktura.
5. Rokturi pārvietot uz leju (), lai HONDA strāvas
ģeneratoru var uzstādīt pie ierīces.
V7
LV
