ECOLAB MULTILINE 1000 Kurz- Betriebsanleitung Seite 14

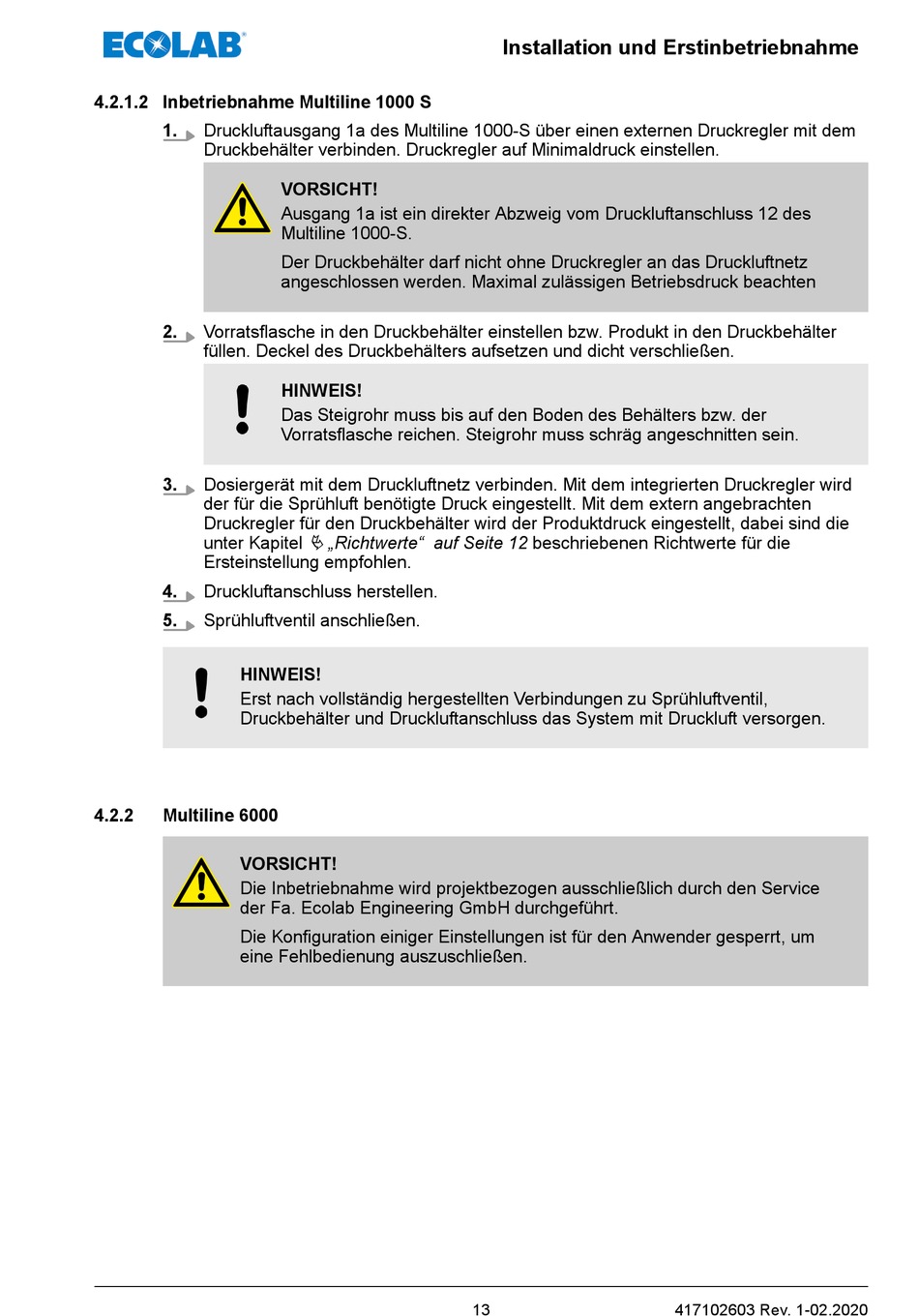

4.2.1.2 Inbetriebnahme Multiline 1000 S
1. Druckluftausgang 1a des Multiline 1000-S über einen externen Druckregler mit dem
Druckbehälter verbinden. Druckregler auf Minimaldruck einstellen.
2. Vorratsflasche in den Druckbehälter einstellen bzw. Produkt in den Druckbehälter
füllen. Deckel des Druckbehälters aufsetzen und dicht verschließen.
3. Dosiergerät mit dem Druckluftnetz verbinden. Mit dem integrierten Druckregler wird
der für die Sprühluft benötigte Druck eingestellt. Mit dem extern angebrachten
Druckregler für den Druckbehälter wird der Produktdruck eingestellt, dabei sind die
unter Kapitel
Ersteinstellung empfohlen.
4. Druckluftanschluss herstellen.
5. Sprühluftventil anschließen.
HINWEIS!
Erst nach vollständig hergestellten Verbindungen zu Sprühluftventil,
Druckbehälter und Druckluftanschluss das System mit Druckluft versorgen.
4.2.2 Multiline 6000
VORSICHT!
Die Inbetriebnahme wird projektbezogen ausschließlich durch den Service
der Fa. Ecolab Engineering GmbH durchgeführt.
Die Konfiguration einiger Einstellungen ist für den Anwender gesperrt, um
eine Fehlbedienung auszuschließen.
VORSICHT!
Ausgang 1a ist ein direkter Abzweig vom Druckluftanschluss 12 des
Multiline 1000-S.
Der Druckbehälter darf nicht ohne Druckregler an das Druckluftnetz
angeschlossen werden. Maximal zulässigen Betriebsdruck beachten
HINWEIS!
Das Steigrohr muss bis auf den Boden des Behälters bzw. der
Vorratsflasche reichen. Steigrohr muss schräg angeschnitten sein.
Ä „Richtwerte" auf Seite 12 beschriebenen Richtwerte für die
Installation und Erstinbetriebnahme
13 417102603 Rev. 1-02.2020
