ECOLAB MULTILINE 1000 Kurz- Betriebsanleitung Seite 12

4.1.1.1 Anschluss des Startsignalkabels
1. Bei der Verwendung eines Fußschalters als Startsignalgeber sind die Kabel bereits
mit den entsprechenden Steckern vorkonfektioniert.
2. Bei Anschluss an eine Steuerung muss der Stecker kundenseitig konfektioniert
werden.

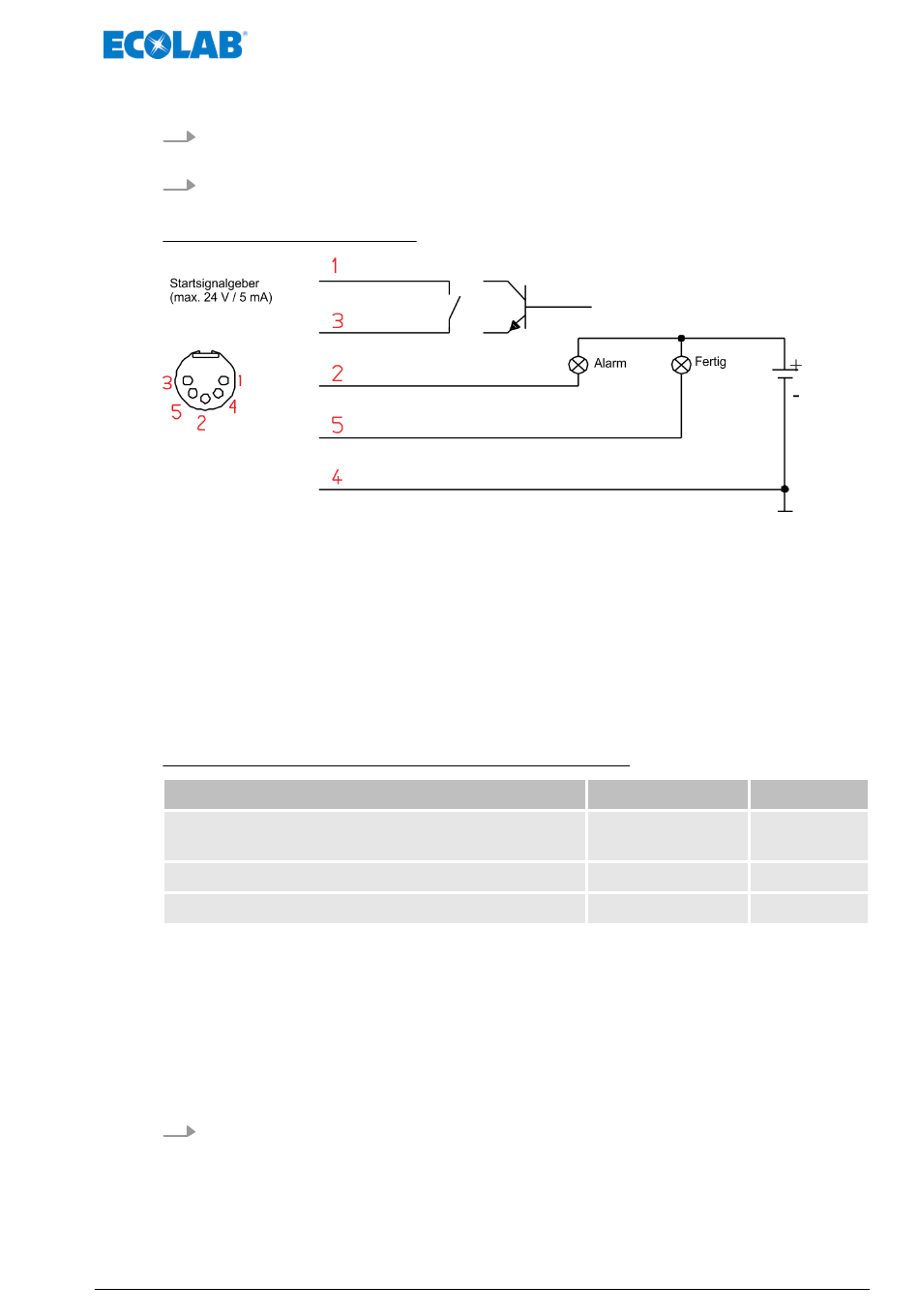

Anschlussstecker kabelseitig:
Abb. 6: Anschlussstecker kabelseitig
1 Startsignal
2 Alarmausgang (max. 24 V AC/DC / 2 A)
3 GND (zu Startsignal)
4.1.1.2 Einstellung der Parameter
Die Einstellung des Dosiergerätes erfolgt im Parametriermodus. Um dorthin zu gelangen
muss man die Tasten „up" und ENTER für 5 sek. gedrückt halten.
Folgende Einstellungen können vorgenommen werden:
Angabe
Sprache
Vorsprühzeit, in Schritten von 0,01 sek.
Nachsprühzeit, in Schritten von 0,01 sek.
Das Einstellen der Parameter erfolgt durch Drücken der Taste „up" (Nein) oder
ENTER (JA). Die Sprühzeit kann mit Hilfe der Taste „up" und „down" stellenweise
verändert werden. Anschließend muss diese mit der Taste ENTER quittiert werden, um
zurück in den Betriebsmodus zu gelangen.
4.1.1.3 Einstellung des Displaykontrastes
1. Der Displaykontrast kann mit Hilfe eines Schraubendrehers durch eine Bohrung im
Gehäuseboden verändert werden.
Installation und Erstinbetriebnahme
4 Common (gemeinsamer Anschluss zu Alarmausgang
und Fertigmeldung)
5 Fertigmeldung (max. 24 V AC/DC / 50 mA)
deutsch, englisch
oder französisch
0,00 bis 99,99 sek.
0,00 bis 99,99 sek.
11
Wert Einheit
417102603 Rev. 1-02.2020
