3.1 Montageschritte / Assembly steps

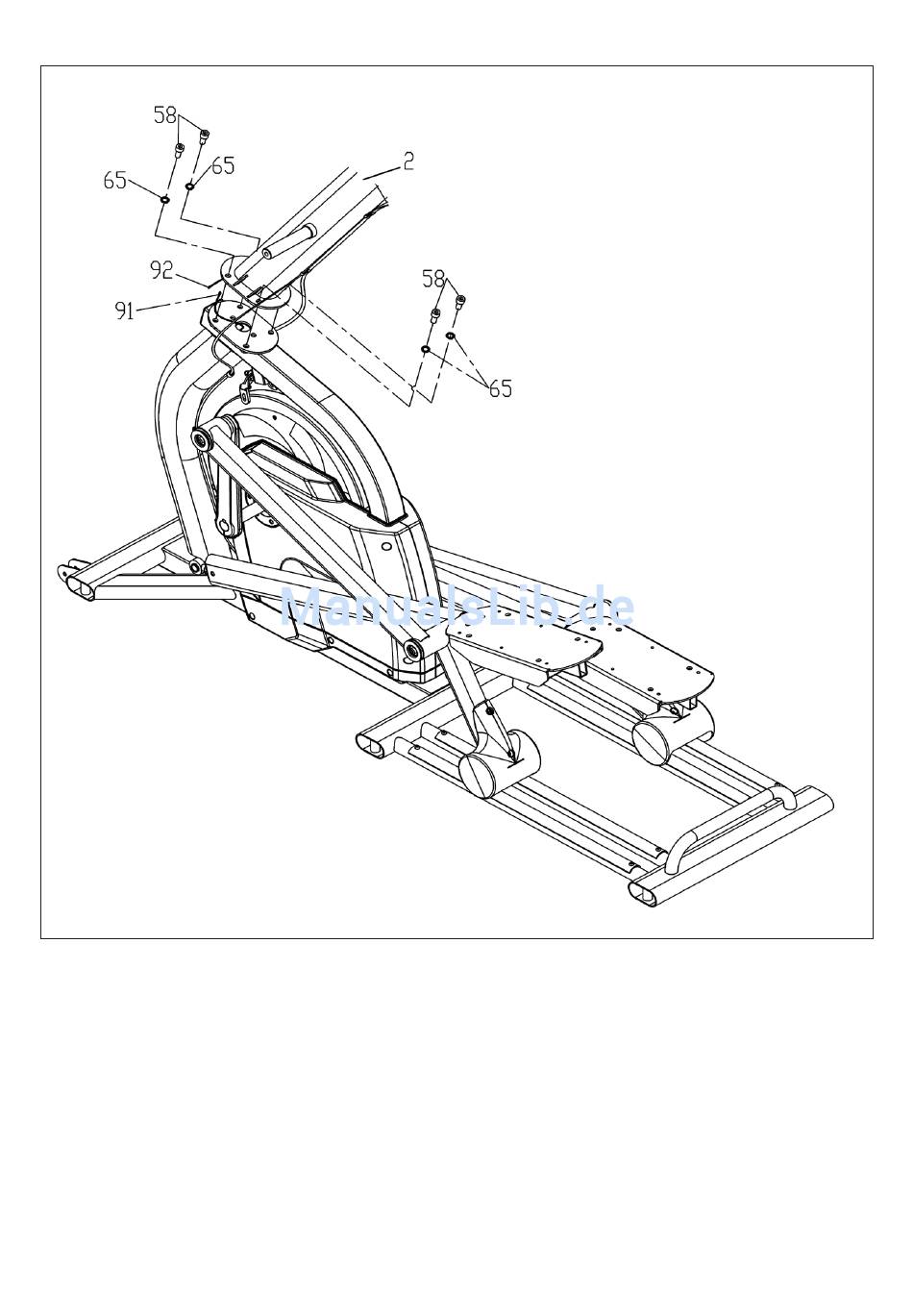

Schritt / Step 1A
Verbinden Sie das untere Sensorkabel (91) mit dem
Oberen (92). Achten Sie bitte darauf, dass Sie das obere
Sensorkabel nicht aus dem Lenkerstützrohr (2) heraus-
ziehen.
Fixieren Sie das Lenkerstützrohr (2) mit den vier Innen-
sechskantschrauben (58, lM10x20mm) und den vier
Federringen (65).
ACHTUNG: Sensorkabel nicht beschädigen!
Connect the lower sensor cable (92) with the upper sen-
sor cable (91). Pay attention, that it won´t be pulled out
of the console mast.
Fix the console mast with 4pcs of allen screws (58,
M10x20mm) and the 4pcs of spring rings (65).
ATTENTION: Do not pinch the sensor cable between the
console mast and the main frame plate during assembly!
