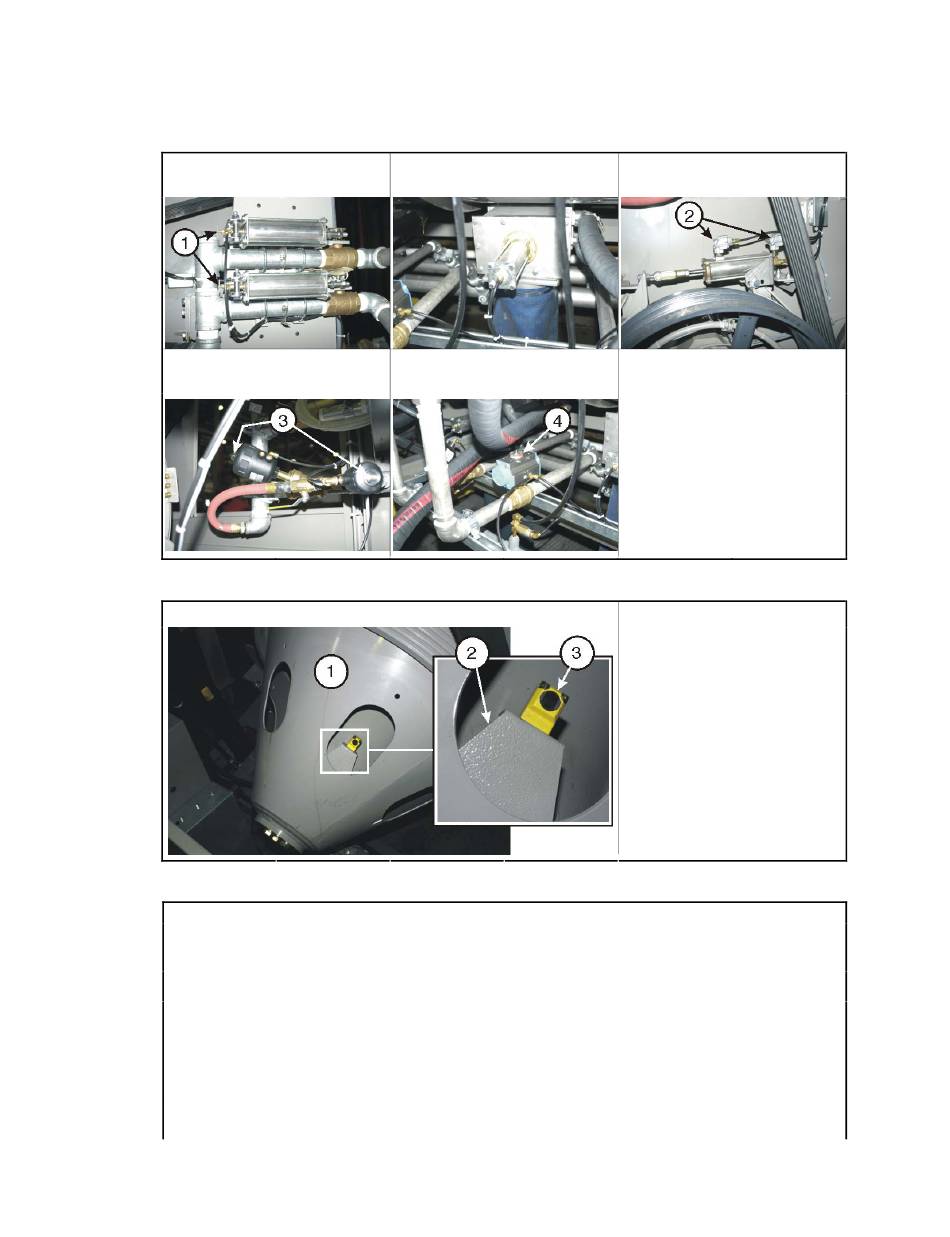

Abbildung 15: Druckluftvorrichtungen Dies sind nur Beispiele, Ihre Anlage kann anders aussehen.
Druckluftbetätigte Wasserventile
– Druckluftzylinder von Milnor
Druckluftbetätigte Wasser- und
Dampfventile – Winkelbauform
.
Abbildung 16: Geschwindigkeitssensor (Fotoauge) bei einigen Maschinen
Ansicht der Zylinderscheibe und des Geschwindigkeitssensors
.
Ergänzung 3
Diese Prüfung gilt für Maschinen, die zusätzlich zur Stop-Taste mindestens einen Not-Aus-Mechanismus
haben ( 0 ). Diese Prüfung ist zu den in der Wartungsübersicht angegebenen Intervallen durchzuführen.
Definitionen:
3-kabeliger Kreislauf—ein in Serie geschalteter Stromkreis an einer Maschine von Milnor, der
geschlossen werden muss, bevor die Maschine betrieben werden kann. Wenn sich ein Schalter im
Stromkreis öffnet, stoppt die Maschinenbewegung und der Bedieneralarm (ein Signaltongeber und
eine Displaymeldung) geht an. Wird die Start-Taste ( 1 )gedrückt, wird der 3-kabelige Stromkreis
geschlossen. Der Bedieneralarm geht aus und die Maschine kann betrieben werden.
Not-Aus-Mechanismus—eine manuelle Steuerung, die den 3-kabeligen Stromkreis öffnet, wenn eine
Person oder ein Objekt die Steuerung bedienen. Examples - emergency stop button, kick plate, pull
Druckluftbetätigtes Ablassventil
– Druckluftzylinder von Milnor
Druckluftbetätigtes Wasserventil
– Kugelhahn
Prüfung der Not-Aus-Mechanismen
119
Kapitel 3. Regelmäßige Wartung
Druckluftbetätigte Bandbremse –
Druckluftzylinder von Milnor
Legende
1.
Im Werk eingestellte
Nadelventile zur
gemeinsamen Bewegung
von zwei Druckluftzylindern
Nicht einstellen
2.
Schnellablassventile
3.
Positionsanzeige Gelb, wenn
Ventil geöffnet ist.
4.
Pfeil zur Richtungsanzeige
Legende
1.
Zylinderscheibe (konisch)
2.
Halterung am Lagergehäuse
befestigt.
3.
Geschwindigkeitssensor
(Fotoauge). Der Sensor sieht
die Löcher im Konus und
übermittelt die Impulsdaten
an die Steuerung. Wenn sich
staub auf der Linse sammelt,
können diese Daten falsch
sein. Es tritt dann ein Fehler
auf und der Betrieb wird
eingestellt.
PELLERIN MILNOR CORPORATION
