Milnor 48040F7J Handbuch Seite 84

Capitolo 3. Manutenzione di routine
Componenti di Manutenzione—Centrifughe di grandi dimensioni
3.1.6.
[ Documento BIWUUM03]

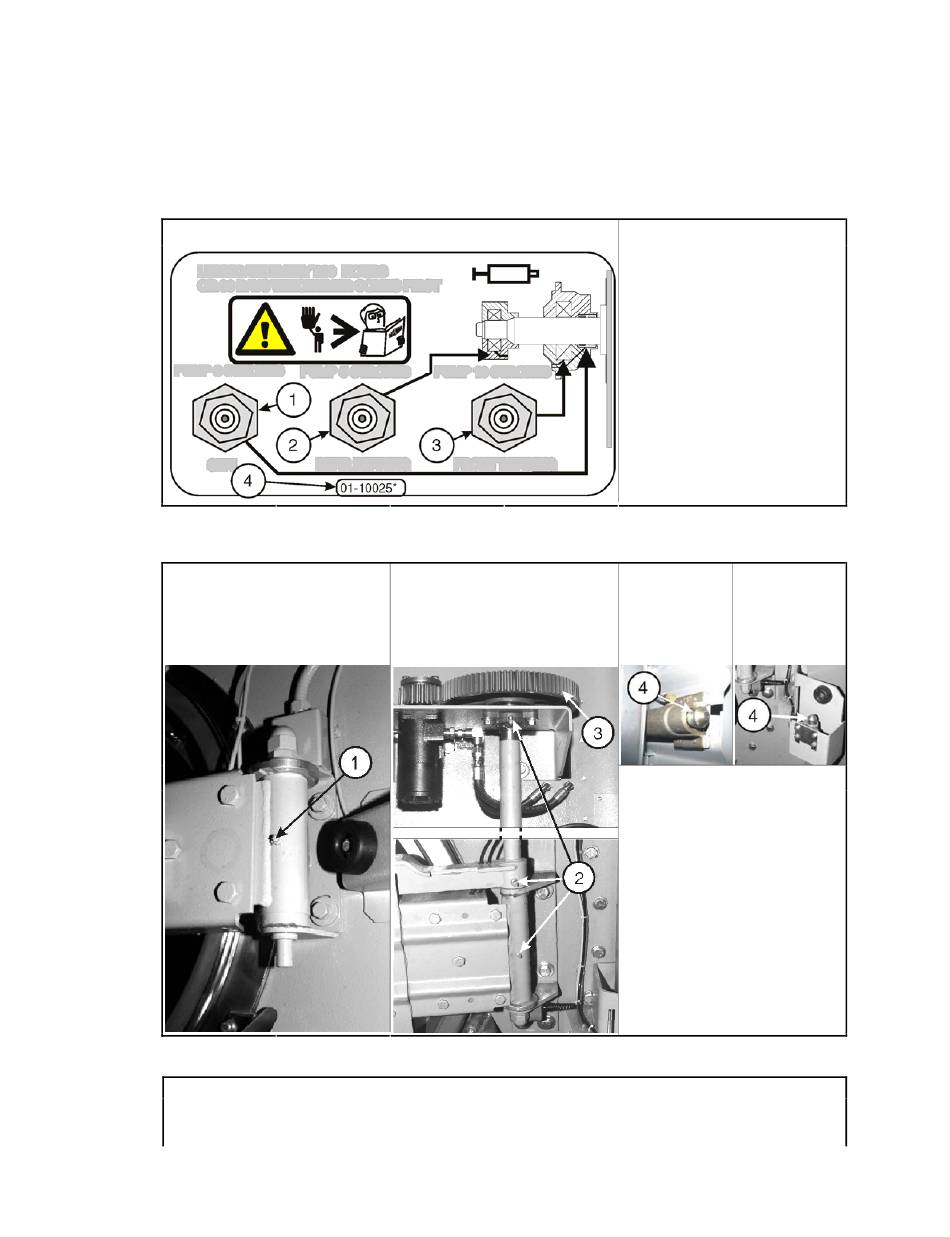

Illustrazione 17: Fori di Lubrificazione per Gruppo cuscinetto lubrificato a grasso
Vaschetta di Lubrificazione 01-10025X, 01-10025Y, o 01-10025Z
.
Illustrazione 18: Fori di lubrificazione del Portello—Modelli a Cestello Unico. Questi sono esempi.
L'aspetto della Sua macchina potrebbe discostarsi da queste indicazioni.
Cerniera del Portello—modelli
con portello ad apertura manuale
.
S upplemento 4
Le lavacentrifughe Milnor con sospensione a molla in gomma sono dotate anche di ammortizzatori.
Questi ammortizzatori hanno un tipo di collegamento diverso rispetto a quelli delle automobili. Non
PELLERIN MILNOR CORPORATION
Biella del Portello—modelli con
portello idraulico
Guida agli Ammortizzatori
80
Chiave di Lettura
1. Foro del grasso di tenuta
2. Foro di Lubrificazione del
cuscinetto posteriore
3. Foro di Lubrificazione del
cuscinetto anteriore
4. Numero di pezzi della
vaschetta di lubrificazione.
Assicurarsi di rispettare le
istruzioni di lubrificazione
per la vaschetta della propria
macchina: 01-10025X, 01-
10025Y o 01-10025Z.
Dispositivo di Dispositivo di
chiusura del apertura del
portello—la portello—alcuni
maggioranza dei modelli
modelli
Chiave di Lettura
1. Foro di lubrificazione, un
punto. In alcune macchine,
l'accesso è vincolato
all'apertura del portello.
2. Fori di lubrificazione, tre
punti
3. Lubrificazione non
necessaria
4. Stendere un sottile strato di
grasso sulla superficie del
pistone.
