Kapitel 3. Regelmäßige Wartung

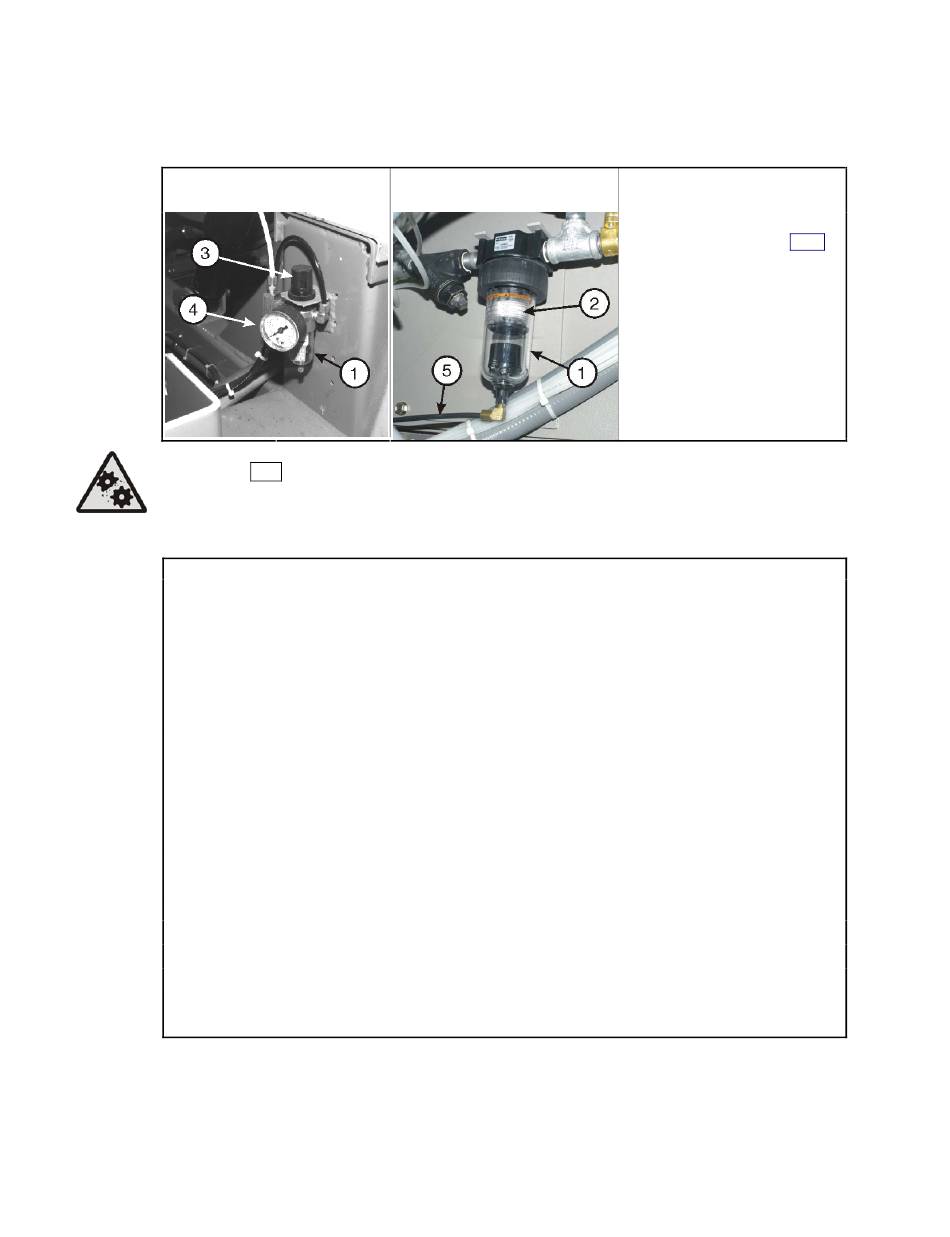

Abbildung 14: Self-purging Air Line Filter to Remove Moisture and Other Contamination. Dies sind
nur Beispiele, Ihre Anlage kann anders aussehen.
Filter/regulator—68036F5N
Washer-extractor
.
ACHTUNG 27 : Gefahr von Personen- und Sachschäden—
• Das externe Absperrventil schließen und den Restdruck entspannen, bevor Wartungsarbeiten
durchgeführt werden.
Ergänzung 2
Ihre Maschine besitzt mindestens eine Vorrichtung, die zur Bewegung Druckluft verwendet. Zur
Prüfung einer Druckluftvorrichtung eine Augenscheinprüfung der Vorrichtung durchführen und auf
Geräusche beim Betrieb achten. Die Vorrichtung nicht berühren und nicht mit der Hand in die
Maschine fassen. In der Regel ist die Bewegung direkt oder über eine Positionsanzeige sichtbar. Häufig
ist zu hören, ob ein Ventil öffnet und schließt. Wenn ein Signal von der Steuerung zur Betätigung der
Vorrichtung eintrifft, muss sich der Druck der Druckluft erst ausreichend aufbauen, bevor die Bewegung
ausgeführt wird. Wenn das Signal stoppt, muss das System die Druckluft entspannen. In der Regel ist das
Geräusch der ausströmenden Luft kurzzeitig zu hören.
Wenn eine druckluftbetätigte Vorrichtung einwandfrei funktioniert, beträgt ihre Stellzeit in der Regel
weniger als 2 Sekunden. Die Bewegung erfolgt sanft. Es kommt nicht zu Rütteln,
Geschwindigkeitsänderungen oder einem Halt in der Mitte des Stellwegs. Eine Vorrichtung, die nicht
korrekt funktioniert, verschlechtert die Leistung der Anlage. Wenn die Vorrichtung nicht einwandfrei
funktioniert und das Problem nicht selbst repariert werden kann, den Händler oder die Fa. Milnor
verständigen. Mögliche Ursachen für Fehlfunktionen:
• Blockade oder Leck in der Druckluftleitung,
• verschlissenes Vorsteuerdruckluftventil,
• verschlissene Komponenten in der Vorrichtung,
• kein ausreichender Zulaufdruck für die Maschine,
• Verstopfung einer Komponente, die Verunreinigungen aus der Druckluftleitung entfernen soll,
• ein Schnellablassventil oder Endrohr ist verstopft,
• bei Maschinen mit Luftleitungs-Schmiervorrichtung verhindert eine Fehlfunktion oder eine falsche
Einstellung ausreichende Schmierung.
