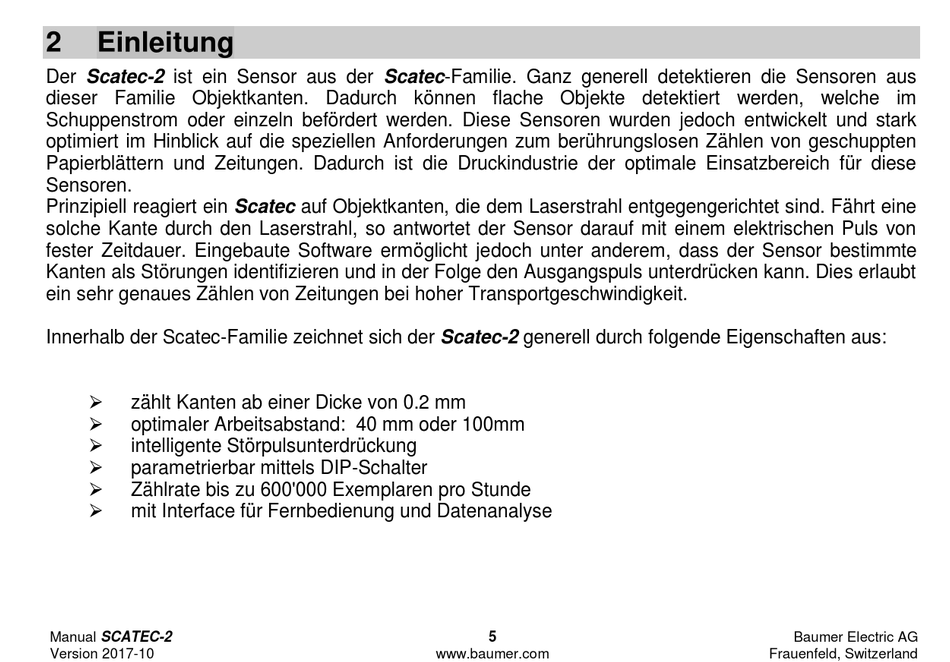

Einleitung
Der Scatec-2 ist ein Sensor aus der Scatec-Familie. Ganz generell detektieren die Sensoren aus
dieser Familie Objektkanten. Dadurch können flache Objekte detektiert werden, welche im
Schuppenstrom oder einzeln befördert werden. Diese Sensoren wurden jedoch entwickelt und stark
optimiert im Hinblick auf die speziellen Anforderungen zum berührungslosen Zählen von geschuppten
Papierblättern und Zeitungen. Dadurch ist die Druckindustrie der optimale Einsatzbereich für diese
Sensoren.
Prinzipiell reagiert ein Scatec auf Objektkanten, die dem Laserstrahl entgegengerichtet sind. Fährt eine
solche Kante durch den Laserstrahl, so antwortet der Sensor darauf mit einem elektrischen Puls von
fester Zeitdauer. Eingebaute Software ermöglicht jedoch unter anderem, dass der Sensor bestimmte
Kanten als Störungen identifizieren und in der Folge den Ausgangspuls unterdrücken kann. Dies erlaubt
ein sehr genaues Zählen von Zeitungen bei hoher Transportgeschwindigkeit.
Innerhalb der Scatec-Familie zeichnet sich der Scatec-2 generell durch folgende Eigenschaften aus:
zählt Kanten ab einer Dicke von 0.2 mm
optimaler Arbeitsabstand: 40 mm oder 100mm
intelligente Störpulsunterdrückung
parametrierbar mittels DIP-Schalter
Zählrate bis zu 600'000 Exemplaren pro Stunde
mit Interface für Fernbedienung und Datenanalyse
Manual SCATEC-2
Version 2017-10
5
www.baumer.com
Baumer Electric AG
Frauenfeld, Switzerland
