6

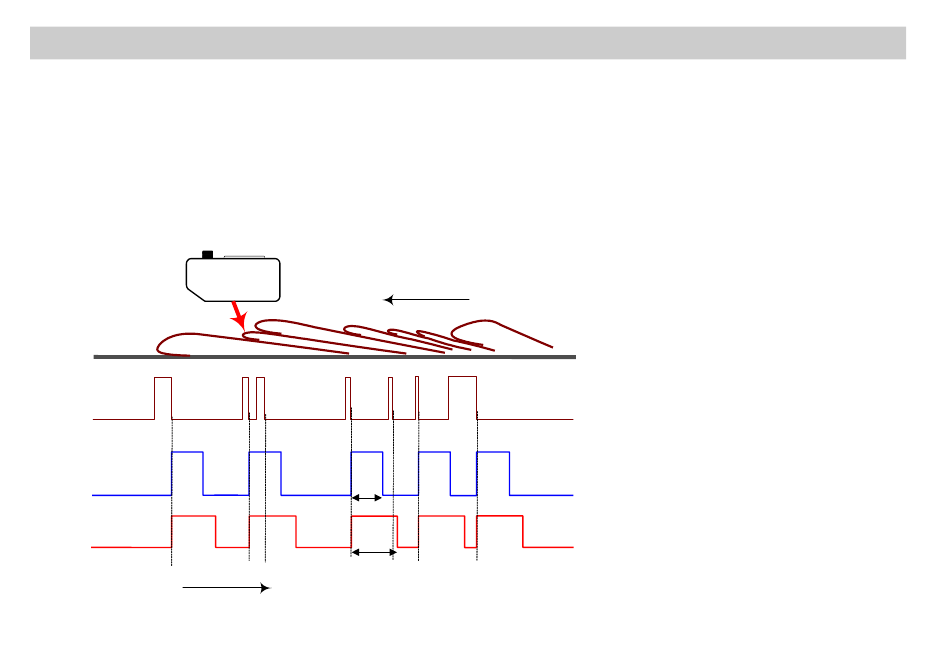

Zeitliche Signalabfolge
Die gelbe Kantenanzeige-LED leuchtet, solange sich eine Kante im Strahl befindet. Am Ende einer
Kante wird der Ausgangs-Puls ausgegeben. Gleichzeitig mit der Ausgabe des Ausgangs-Puls startet
die Totzeit. Während der Totzeit und der Pulsausgabe ist der SCATEC-2 inaktiv, das heisst, eine Kante,
deren Ende noch vor Ablauf des Ausgangspulses oder der Totzeit der vorangehenden Kante eintrifft,
erzeugt keinen Ausgangspuls und wird somit unterdrückt. Der nachfolgende Ausgangs-Puls kann also
frühestens nach Ablauf sowohl der Totzeit als auch des Ausgangspulses ausgegeben werden.
ein
aus
hoch
tief
ein
aus
Manual SCATEC-2
Version 2017-10
Laufrichtung
p
t
Zeit
www.baumer.com
gelbe Kanten-LED
Ausgangs-Puls (Pulslänge: p)
Totzeit (Dauer: t )
10
