Empfindlichkeit
Manual SCATEC-2
Version 2017-10
Kanten werden erkannt ab einer Dicke von
0.20 mm
FLDK 110x1003/Sxx; FLDK 110x1303/Sxx
0.25 mm
FLDK 110x1005/Sxx; FLDK 110x1006/Sxx
Die Empfindlichkeit ist distanz- und geschwindigkeitsabhängig

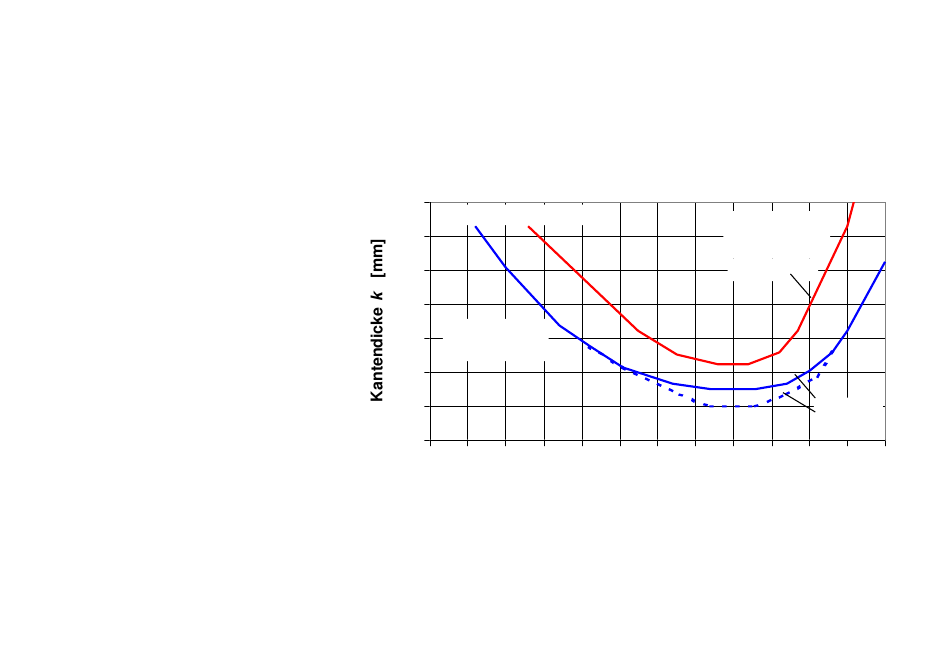

Typische Empfindlichkeit siehe Graphik
Scatec-2 FLDK 110x1003/Sxx
1.4
typischer Kurvenverlauf
1.2
1.0
0.8
Em pfindlichkeit
0.6
m axim al
0.4
0.2
0.0
0
5
10
15
Lesen der Graphik:
Eine Kante der Dicke k (*) im Abstand d wird erkannt, wenn k in der Graphik
bei der entsprechenden Distanz d oberhalb der Kurve zu liegen kommt.
(*) Testobjekt: sauber geschnittenes weisses Papier oder Karton
29
www.baumer.com
Empfindlichkeit
Em pfindlichkeit
v = 1 ... 2 m /s
20
25
30
35
40
Arbeitsdistanz d [mm]
reduziert
v = 2 m /s
v = 1 m /s
45
50
55
60
Baumer Electric AG
Frauenfeld, Switzerland
