10.3

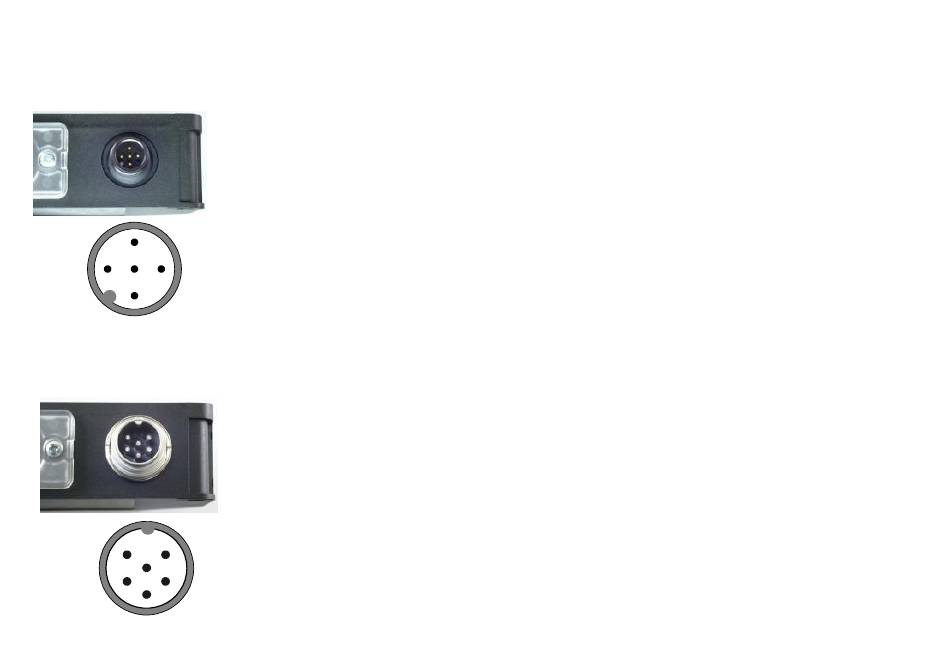

Steckerbelegung
4
1
5
3
2
1
5
6
4
2
3
Manual SCATEC-2
Version 2017-10
FLDK.../S14
Pin
Belegung
1
Betriebsspannung +Vs
2
seriell TxD (Sensor)
3
GND (0V)
4
Signalausgang +Vout
5
seriell RxD (Sensor)
FLDK.../S42
Pin
Belegung
1
Signalausgang +Vout
2
nicht angeschlossen
Signalausgang -Vout
3
Betriebsspannung +Vs
4
seriell RxD (Sensor)
5
seriell TxD (Sensor)
6
GND (0V)
www.baumer.com
M12-Stecker, 5-Pol
DIN 45322, 6-Pol
(FLDK 110G...)
(FLDK 110C...)
24
Baumer Electric AG
Frauenfeld, Switzerland
