9
Anwendungshinweise
9.1
Ausgangspulslänge und maximale Zählrate
Die Dauer des Ausgangspulses muss einerseits gross genug sein, damit die Steuerung den Puls
verarbeiten kann, andererseits begrenzt die Ausgabepulsdauer die maximale Zählrate. Ausgangspulse
können sich nicht überlappen. Folglich muss der zeitliche Abstand zwischen Kanten mindestens eine
Ausgangspulslänge betragen. Ist der Abstand kürzer, wird diese Kante unterdrückt, das heisst, auf
diese Kante wird nicht mit einem Ausgangspuls reagiert.

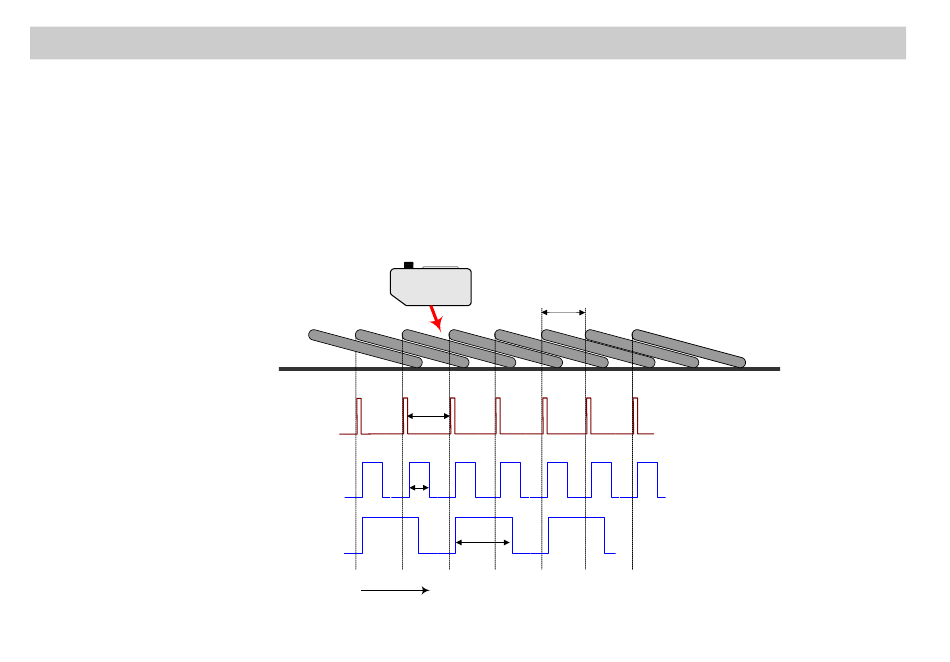

Nebenstehende
Figur
zeigt, wie wegen zu gross
gewählter Ausgangspuls-
dauer jede zweite Kante
unterdrückt wird.
Manual SCATEC-2
Version 2017-10
Scatec-2
a
ein
aus
hoch
p
tief
hoch
p
tief
Zeit
16
www.baumer.com
a
gelbe Kanten-LED
Ausgangs-Puls
Pulslänge p < Schuppenabstand a
Ausgangs-Puls
Pulslänge p > Schuppenabstand a
Kanten werden teilweise unterdrückt !
Baumer Electric AG
Frauenfeld, Switzerland
