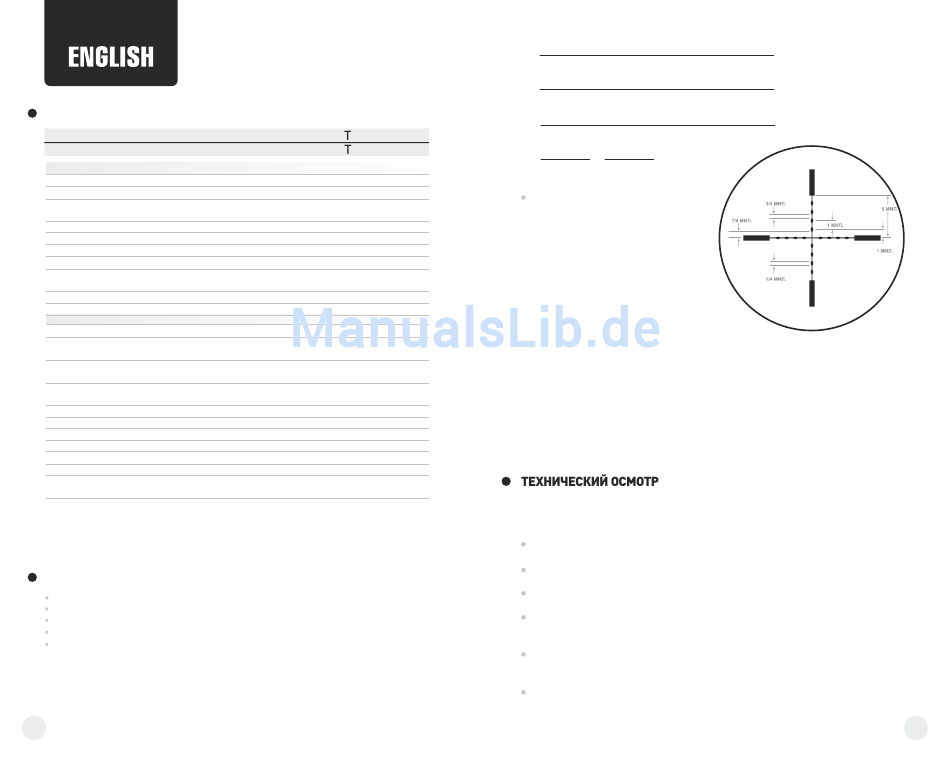

SPECIFICATIONS
MODEL # 76057T
MIL-DOT MODEL# 76157T
Optical characteristics
Magnification, x
3
Objective lens, mm
50 mm, F / 1.63
Image intensifier tube,
generation
2+
EPM221G-00-11А*
Image intensifier tube, type
Resolution, lines/mm, min.
45
Eye relief distance, mm 50
Field of view, deg/m 11/20
Maximum detection
range, m/yd**
600/656
Diopter setting, D
±3.5
Close-up range, m
5
Operational characteristics
Battery type, voltage
Battery life with continuous use
with IR off, hr (AA*** / CR123А)
15/24
Battery life with continuous use
with IR on, hr (AA*** / CR123А)
5/8
Degree of protection,
IP code (IEC 60529)
IPX6
Operating temperature range
Dimensions, mm / inch:
Length 278/11
95/3.7
Width
Height 103/4
Weight without the mount, kg / oz
1.0/35.2
Compatibility with NV 1.7x
Lens Converter
Yes
*
The riflescopes use these or similar electronic-optical intensifiers.
** Max. detection range of an object measuring 1.7x0.5 m in natural night conditions
(0.05 lux, quarter moon).
*** We recommend using Alkaline batteries as they have a longer life.
For improvement purposes, design of this product is subject to change.

PACKAGE CONTENTS

Assembled riflescope
Carrying case
Remote control
User manual
Warranty card
2
76058T 76067 76068T
76158T 76167 76168T
4 3 4
60 mm, F / 1.68 50 mm, F / 1.63 60 mm, F / 1.68
2+ 2+ 2+
DEP ХХ1441* DEP ХХ1441*
45 45 45
50 53 53
9/15.7 13/23 11/19
700/765 600/656 700/765
±3.5 ±2.5 ±2.5
8 8
5
1.5V (1xAA) or 3V (1xCR123A)
15/24 15/24 15/24
5/8 5/8 5/8
IPX6 IPX6 IPX6
- 3 0 ° С to +40 °С/-22 °F to +104 °F
320/12.5 257/10.1 288/11.3
95/3.7 95/3.7
95/3.7
103/4 103/4 103/4
1.0/35.2 1.0/35.2 1.0/35.2
No
No Yes
Ширина или высота объекта (в метрах) x 1000
Ширина или высота объекта (в милах)
или
Ширина или высота объекта (в сантиметрах) x 10
Ширина или высота объекта (в милах)
или
Ширина или высота объекта (в ярдах) x 1000
Ширина или высота объекта (в милах)
Пример:
40 см x 10 400
200 метров
= =
2 мила 2
При расчете следует учитывать,
что цена одного щелчка прицела
составляет:
Для модели Phantom 3x50:
0,527 MOA (угл. минут);
0,5519"/100 ярдов;
1,533см/100м
Для модели Phantom 4x60:
0,4235 MOA;
0,4435"/100 ярдов;
1,232см/100м
1 мил = 10 см. на 100 м. или 1 м на 1000 м; 1 мил = 3,6 дюйма на
100 ярдах или 36 дюймов на 1000 ярдах
1 миллирадиан (1 мил) = 1 тысячная дистанции = 3,4377 MOA
Дополнительную информацию по использованию метки Mil-Dot
(таблицы пересчета, калькулятор) можно найти по следующим
ссылкам:
http://www.ada.ru/guns/ballistic/MilDot/MilDot_calculator.htm
http://www.ada.ru/guns/ballistic/MilDot/ranging_table.htm
При техническом осмотре, рекомендуемом перед каждым выездом на
охоту, обязательно проверьте:
Внешний вид прицела (трещины, глубокие вмятины и следы коррозии
не допускаются).
Правильность и надежность крепления прицела на оружии (люфты
категорически не допускаются).
Состояние линз объектива, окуляра и ИК-подсветки (трещины,
жировые пятна, грязь, капли воды и другие налеты не допускаются).
Состояние элементов питания и электрических контактов батарейного
отсека (батарейка не должна быть разряжена; следы электролита,
солей и окисления не допускаются).
Надежность срабатывания переключателя режимов работы (3),
регулятора яркости прицельной метки (4), кнопок выбора метки (5) и
мгновенного включения (11).
Плавность хода ручки фокусировки объектива (6), кольца окуляра (7) и
бленды ИК- осветителя (8).
Дистанция
=
(в метрах)
Дистанция
=
(в метрах)
Дистанция
=
(в ярдах)
