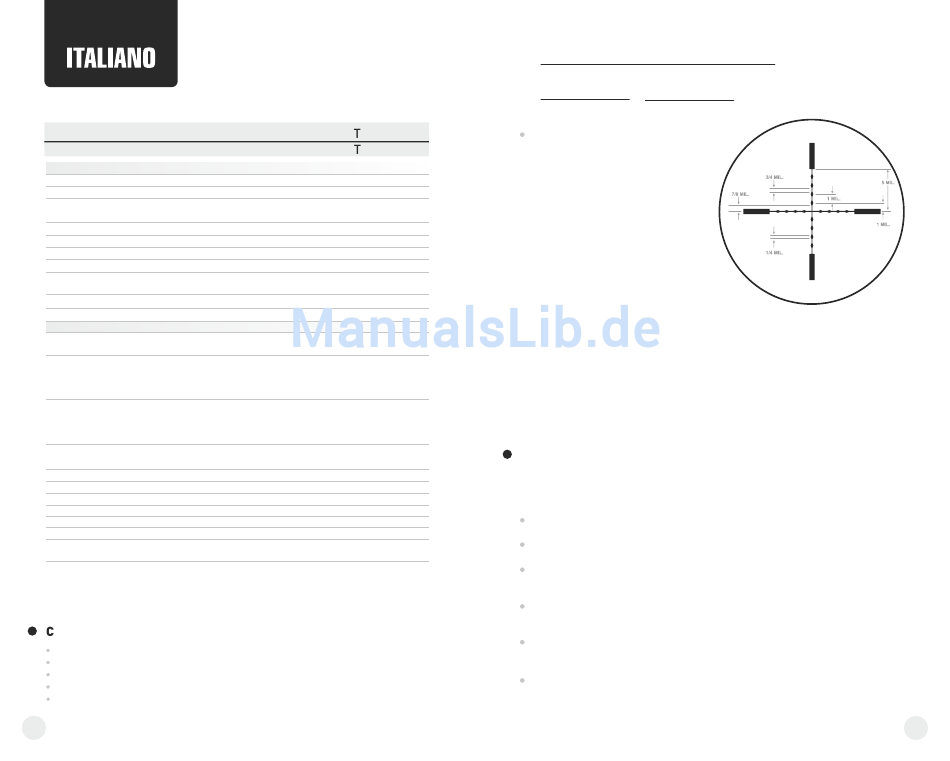

CARATTERISTICHE TECNICHE

MODELLO# 76057T
MODELLO MIL-DOT# 76157T
Caratteriche della parte ottica
Magnificazione visuale, x 3
Obiettivo 50 mm, F / 1.63
Generazione di convertitore di
immagine elettronica (CIE) 2+
Titolo di CIE
Risoluzione lineare, linea/mm, min 45
Allontananza pupilla d'uscita, mm 50
Angolo visuale dell'obiettivo, grado 11/20
Distanza massima di
600
localizzazione, m**
Limite fuocolare, diottria
±3,5
Distanza minima d'osservazione, m 5
Caratteristiche operative
Cellula alimentazione/tensione
nominale, V
Tempo di funzionamento
continuo a batteria singola, ore
(IR illuminazione disabilitata)
15/24
AA**/ CR123 А
Tempo di funzionamento continuo
a batteria singola, ore
(IR illuminazione abilitata) 5/8
AA**/ CR123А
Grado di protezione,
codice IP (IEC 60529) IPX6
Scala di tempertura
Dimensioni, mm:
Lunghezza
278
Larghezza 95
Altezza
103
Peso senza attacco, kg 1,0
Possibilita' di montaggio
convertitore de lente NV 1,7x Si
* Il cannocchiale utilizza questi convertitori di immagine elettronica o CIE analoghi.
** Distanza massima di localizzazione di un oggetto di 1,7x0,5 m, all'illuminazione notturna
0,05 lux (luna quarto).
* **
Si consiglia l'uso della batteria AA "Alkaline" per il periodo di funzionamento prolungato.
Caratteristiche e specifiche sono soggette a migliorie e cambiamenti.
ONTENUTO DELLA CONFEZIONE
Strumento assemblato
Astuccio
Telecomando
Manuale d'Uso
Garanzia
42
76058T 76067 76068T
76158T 76167 76168T
4 3 4
60 mm F / 1.68 50 mm, F / 1.63 60 mm F / 1.68
2+ 2+ 2+
EPM221G-00-11А* DEP ХХ1441* DEP ХХ1441*
45 45 45
50 53 53
9/15,7 13/23 11/19
700 600 700
±3,5 ±2,5 ±2,5
8 5 8
1,5V (1xAA) o 3V (1xCR123A)
15/24 15/24 15/24
5/8 5/8 5/8
IPX6 IPX6 IPX6
-30 °С ... +40 °С
320 257 288
95 95 95
103 103 103
1,0 1,0 1,0
No Si No
ou
Hauteur ou largeur de la cible en cm x 10
Hauteur ou largeur de la cible en Mils
Exemple:
1,33 yards x 1000 1330
=
2,5 mils 2,5
Lorsque vous réalisez des
ajustements d'élévation, veuillez
noter qu'un click d'ajustement
du viseur, équivaut à:
Pour le modèle Phantom 3x50:
0,527 MOA;
0,5519"/100yds;
1,533cm/100m
Pour le modèle Phantom 4x60:
0,4235 MOA;
0,4435"/100 yds;
1,232cm/100m
1 mil (millirad) équivaut à : 3.6 pouces à 100 yards ou 36 pouces à 1,000 yards,
ou 10 cm à 100m, ou 1m à 1,000m. 1 millirad (1 mil) = 0,001 d'une distance =
3,4377 MOA
Pour davantage d'information sur l'utilisation du réticule Mil-Dot
(tableau de references, calculs, etc...) peuvent être trouvés sur les
liens suivants:
http://www.mildot.com
http://www.mil-dot.com/Mil_Dot_User_Guide.htm
http://www.shooterready.com/mildot.swf
VISITE TECHNIQUE
Lors de la visite technique, recommandée chaque fois avant d'aller à la chasse, il
faut faire obligatoirement ce qui suit:
Controle extérieur de l'appareil (les fissures, enfoncements profonds, traces de
rouille ne sont pas admissibles).
Controle de la régularité et de la sureté de fixation du viseur sur l'arme (le jeu
dans la fixation est inadmissible).
Controle de l'état des lentilles de l'objectif, de l'oculaire et de l'éclairage
infrarouge (les fissures, taches grasses, saleté, gouttes d'eau et d'autres dépots
sont inadmissibles).
Controle de l'état des piles d'alimentation et des contacts électriques du
compartiment de batteries (la batterie ne doit pas déchargée: les traces
d'électrolyte, de sels et d'oxydation sont inadmissibles).
Controle de la sureté du fonctionnement du commutateur des regimes de travail
(3), du régulateur de luminosité de la marque de mire (4); des boutons de
sélection des marques de mire (5); et de la mise en fonctionnement rapide (11).
Controle du douceur de fonctionnement du régulateur de focalisation de
l'objectif (6), de la bague d'oculaire (7) et de la blende d'éclairage infrarouge (8).
Portée en mètres
=
532 yards
=
