Bis zu 4 Links mithilfe des AWM 2 und des SL PASC
4 kombinieren

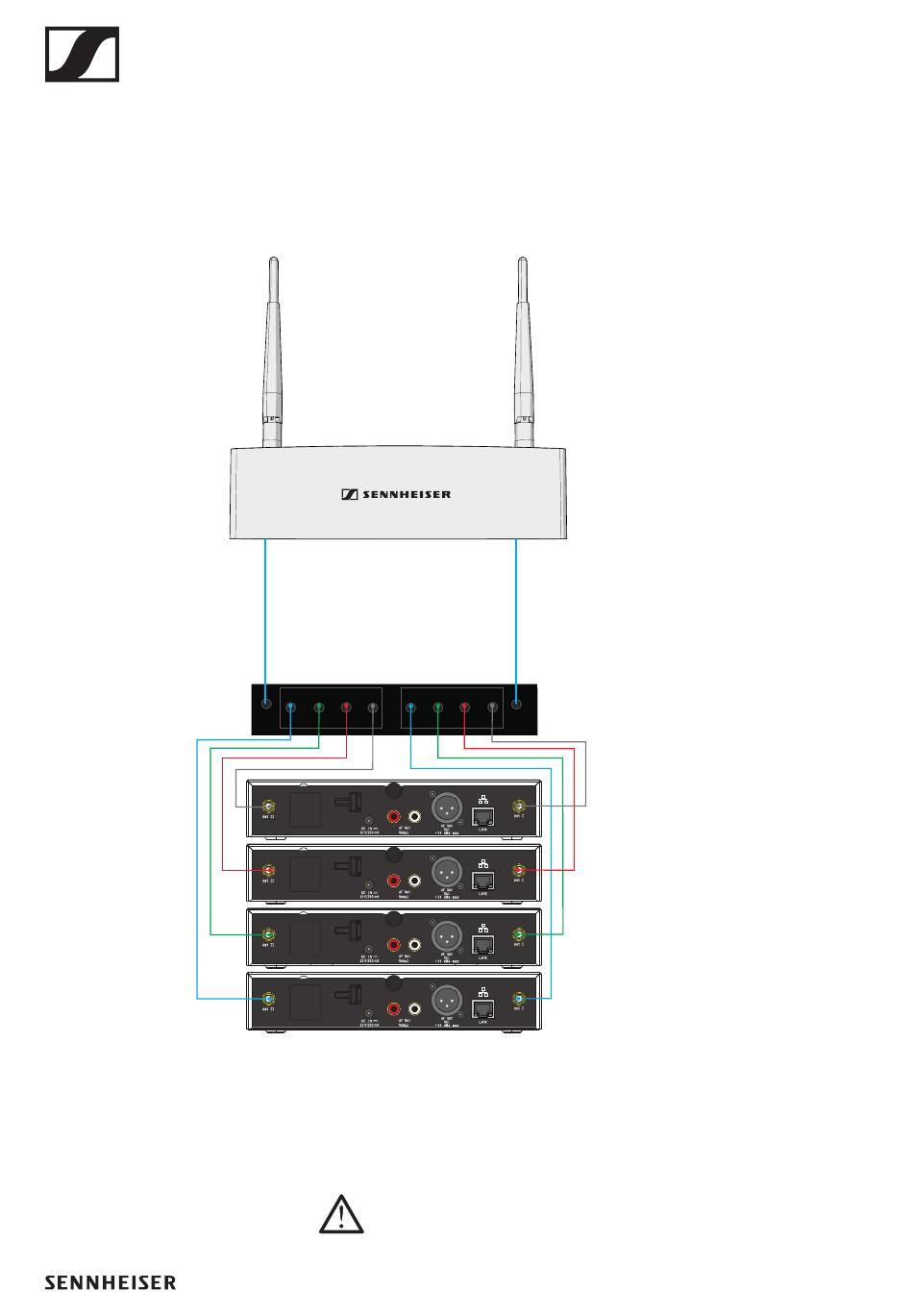

Die folgende Abbildung zeigt ein Beispiel, wie man bis zu 4
Links mithilfe einer abgesetzten Antenne AWM 2 kombinieren
kann. Dadurch wird die Anzahl der zu verlegenden Antennen-
kabel von 8 auf 2 reduziert.
►
AWM 2
SL PASC 4
SL RACK RECEIVER DW ANTENNA I SL RACK RECEIVER DW ANTENNA II
1 2 3 4 1
ANT I
SL Rack Receiver DW
Beachten Sie die Informationen zur Länge der Verlänge-
▷
rungskabel weiter unten („Signalverluste durch Verlänge-
rungskabel und Antennensplitter").
Kombinieren Sie immer alle Antennenbuchsen ANT I al-
ler Empfänger und alle Antennenbuchsen ANT II aller
Empfänger entsprechend auf eine der beiden Antennen
Empfehlungen für die Antennenmontage
Use the following Sennheiser cables
for connecting the AWM 2 to the SL
PASC 4:
CL 5 (5 m / 16.4 ft)
CL 10 (10 m / 32.8 ft)
2 3 4
ANT II
Cables for connecting the SL PASC 4 to
the SL Rack Receiver DW are supplied
with the SL PASC 4.
art. no. 505976
art. no. 506263
