Option 2: Mehrere Links auf einen AWM 2/
AWM 4 kombinieren
Bei dieser Variante können passive Antennensplitter (SL PASC
2 oder SL PASC 4) zusammen mit dem AWM 2 oder AWM 4
verwendet werden, um die Antennensignale von mehreren
Empfängern zu kombinieren. Dadurch wird die Anzahl von zu
verlegenden Antennenkabeln auf ein Minimum reduziert.
Bis zu 2 Links mithilfe des AWM 2 und des SL PASC
2 kombinieren

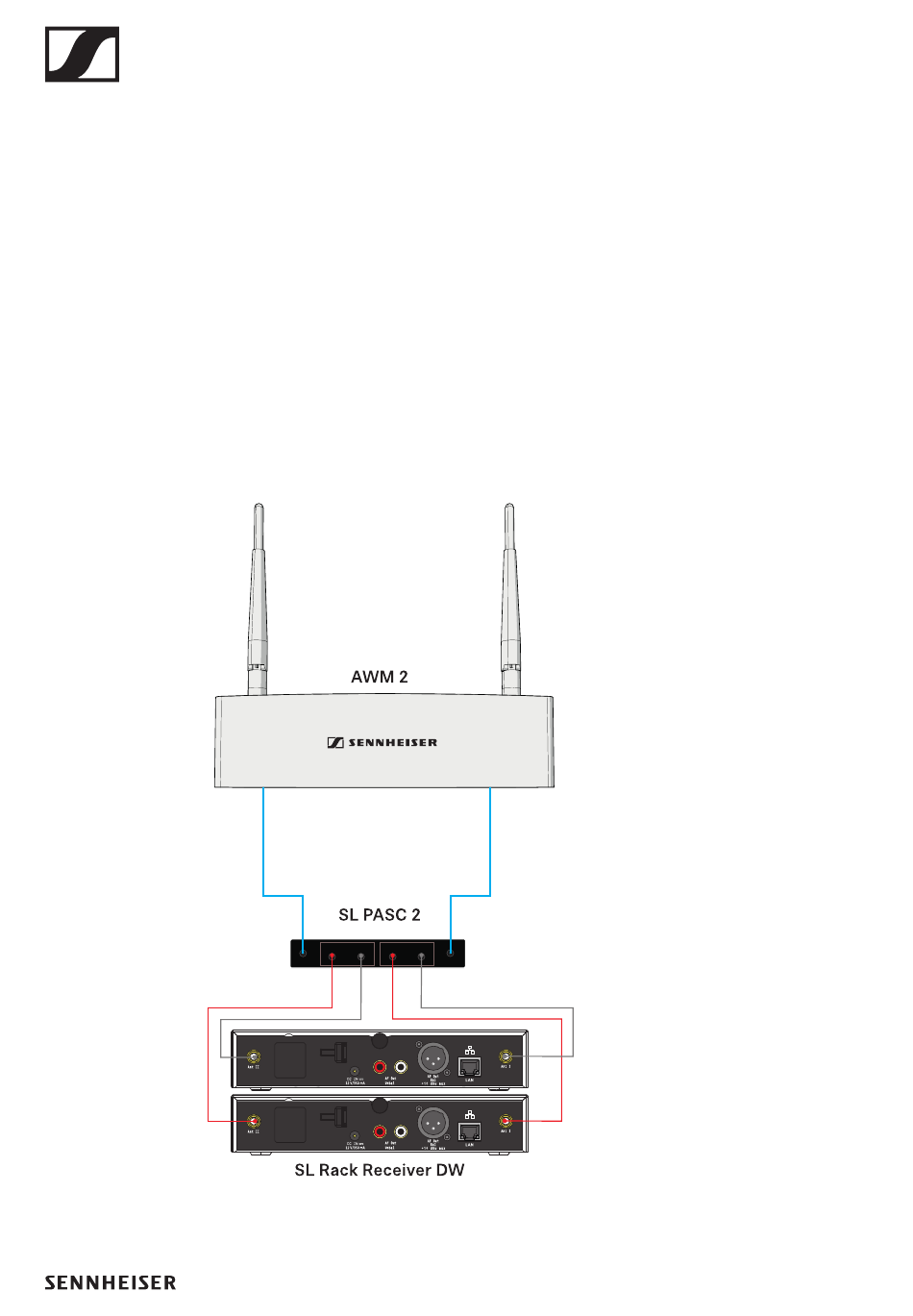

Die folgende Abbildung zeigt ein Beispiel, wie man bis zu 2
Links mithilfe einer abgesetzten Antenne AWM 2 kombinieren
kann. Dadurch wird die Anzahl der zu verlegenden Antennen-
kabel von 4 auf 2 reduziert.
►
SL RACK RECEIVER DW ANTENNA II
SL RACK RECEIVER DW ANTENNA I SL RACK RECEIVER DW ANTENNA II
1 2 1 2
1 2 3 4 1 2 4
ANT I ANT II
Beachten Sie die Informationen zur Länge der Verlänge-
▷
rungskabel weiter unten („Signalverluste durch Verlänge-
rungskabel und Antennensplitter").
Empfehlungen für die Antennenmontage
Use the following Sennheiser cables
for connecting the AWM 2 to the SL
PASC 2:
CL 5 (5 m / 16.4 ft)
art. no. 505976
CL 10 (10 m / 32.8 ft)
art. no. 506263
Cables for connecting the SL PASC 2 to the
SL Rack Receiver DW are supplied with the
SL PASC 2.
