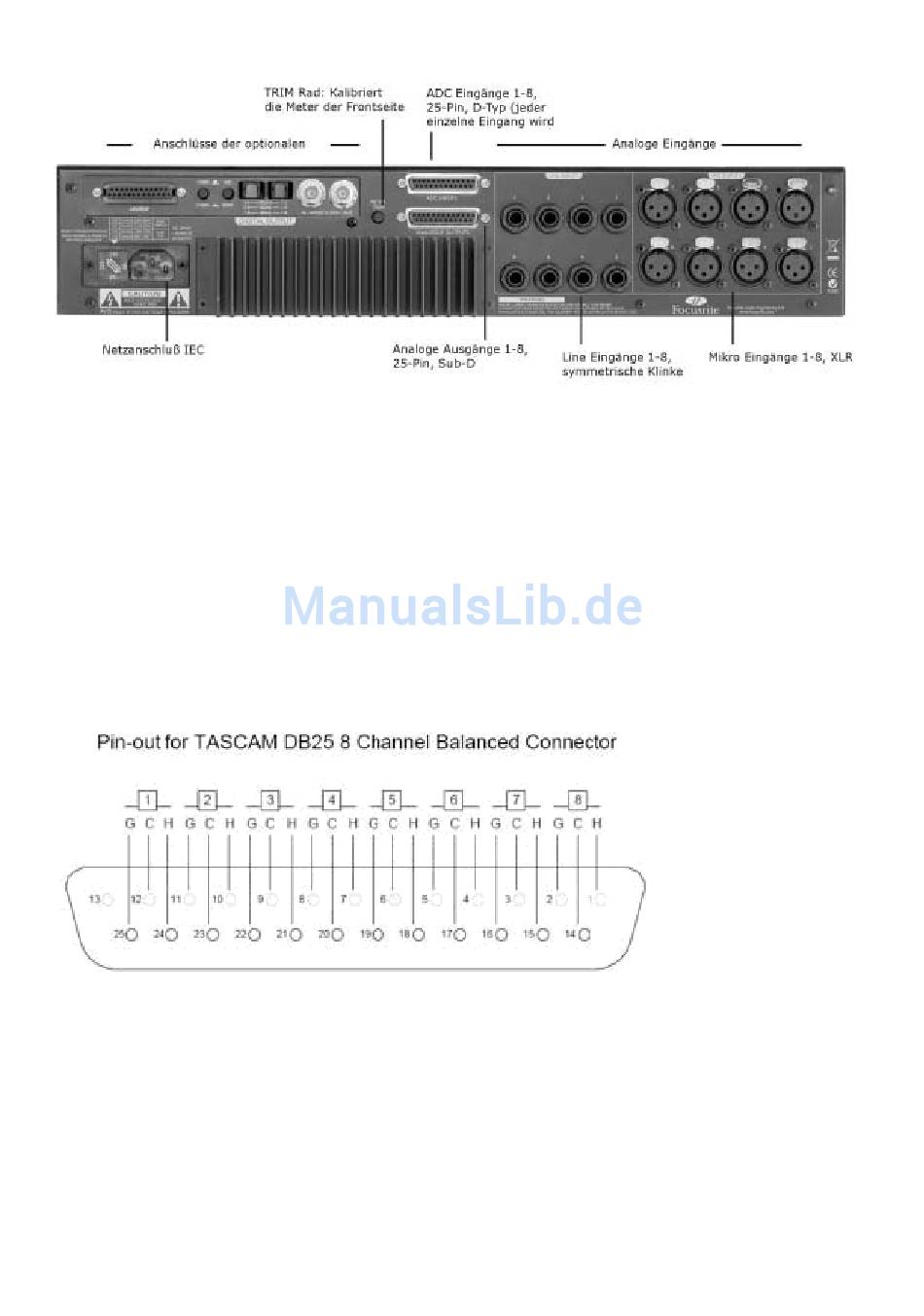

Analoge Eingänge
Auf der Rückseite befinden sich acht XLR Eingänge für Mikrofone und acht 6,35 mm Klinken (symmetrisch)
für Linepegel-Quellen. Jeder Eingang ist durchnummeriert und entspricht der jeweiligen Sektion auf der Vor-
derseite. Alle 3-Pin XLR Anschlüsse sind wie folgt belegt:
Pin 1: Masse/Schirm
Pin 2: Audio 0°
Pin 3: Audio 180°
Alle symmerischen Klinkenanschlüsse sind wie folgt belegt:
Spitze: Audio 0°
Ring: Audio 180°
Schaft: Masse/Schirm
Analoge Ausgänge
Acht symmetrische analoge Ausgänge stehen über einen 25-Pin Anschluß mit Standard DB-25FM (Tascam/
Pro Tools) Belegung zur Verfügung; Pin-Belegung wie folgt:
ADC Input / Analog-Digital-Converter Eingang
Ein weiterer 25-Pin Anschluß, mit gleichem Anschluß-Standard, steht für acht analoge Kanäle mit Routing zur
AD-Wandlerkarte (wenn installiert) zur Verfügung, um diese Signale digital zu wandeln. Das bedeutet, daß je-
der einzelne oder alle der 8 Eingangssignale (Mikro, Line, Instrument) durch den je aktivierten Insert Schalter
zu einem externen analogen Prozessor geroutet und wieder zurück zum ADC Input geführt werden können.
Pin-Belegung wie folgt:
