5.8.1.7.7 Analoge Eingänge
Das Modul ist mit 8 analogen Eingängen in 1 Leitertechnik ausgestattet.

5.8.1.7.7.1 Analoger Eingangsfilter

Name:
cfgAnalogFilter01 bis cfgAnalogFilter08
Zur Vermeidung großer Eingangssprünge kann ein Filter definiert werden. Mithilfe dieses Filters wird der Eingangs-
wert über mehrere Systemzyklen an den tatsächlichen Analogwert herangeführt. Die Filterung erfolgt nach einer
eventuell durchgeführten Eingangsrampenbegrenzung.
Bitstruktur:
Bit Beschreibung
0 bis 3 Filterstufe
4 bis 7 Eingangsrampenbegrenzung
Formel für die Bewertung des Eingangswertes:
16000
8000
478
0
1 2 3
Eingangssprung

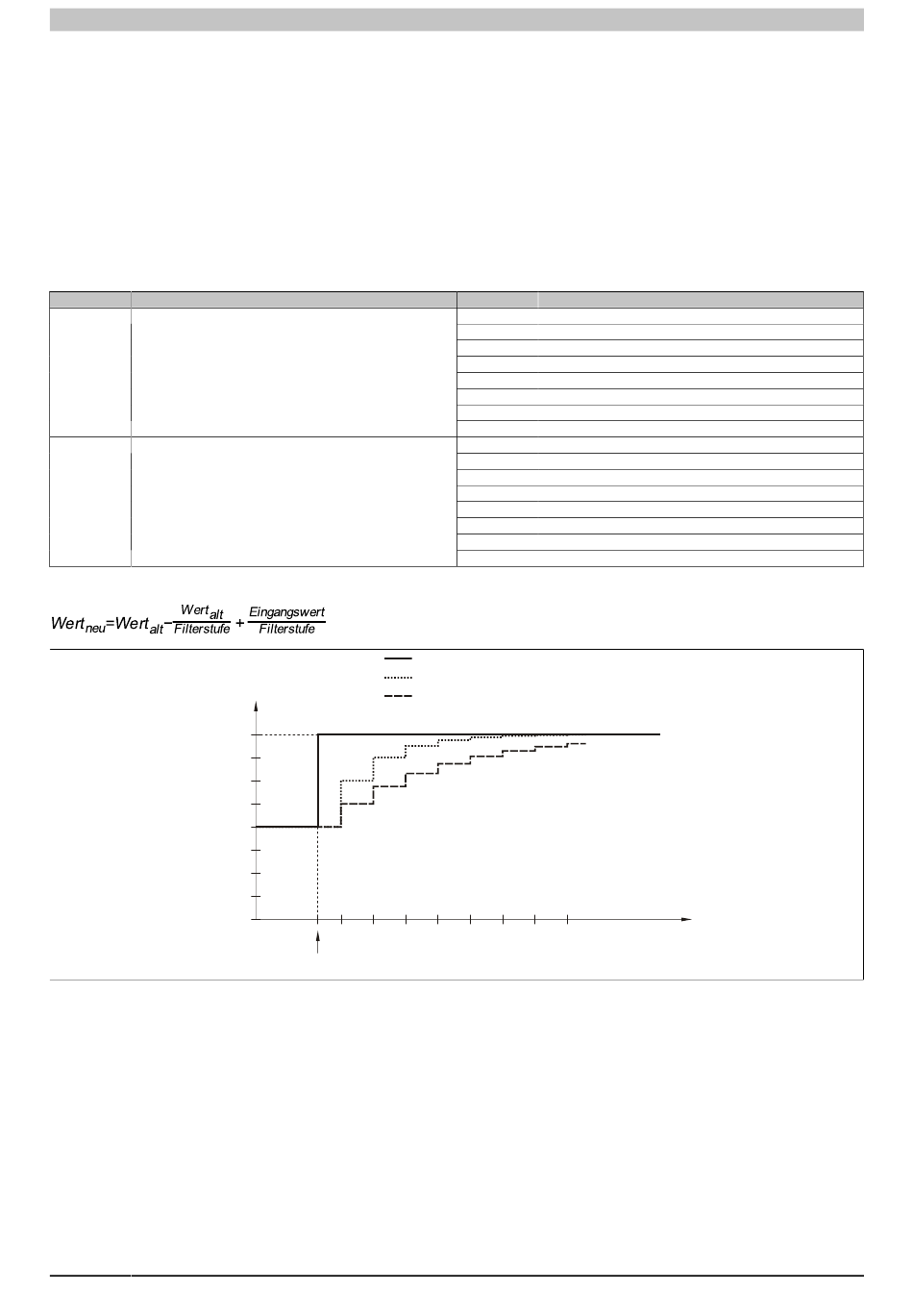

Abbildung 129: Berechneter Wert bei Eingangssprung
Wert Information
0 Deaktiviert (Default)
1 Filterstufe 2
2 Filterstufe 4
3 Filterstufe 8
4 Filterstufe 16
5 Filterstufe 32
6 Filterstufe 64
7 Filterstufe 128
0 Deaktiviert (Default)
1 Grenzwert = 16383
2 Grenzwert = 8191
3 Grenzwert = 4095
4 Grenzwert = 2047
5 Grenzwert = 1023
6 Grenzwert = 511
7 Grenzwert = 255
Eingangswert
Berechneter Wert: Filterstufe 2
Berechneter Wert: Filterstufe 4
4 5 6 7 8
