X90 mobile Module • X90 mobile Steuerungen • X90CP174.xx-00

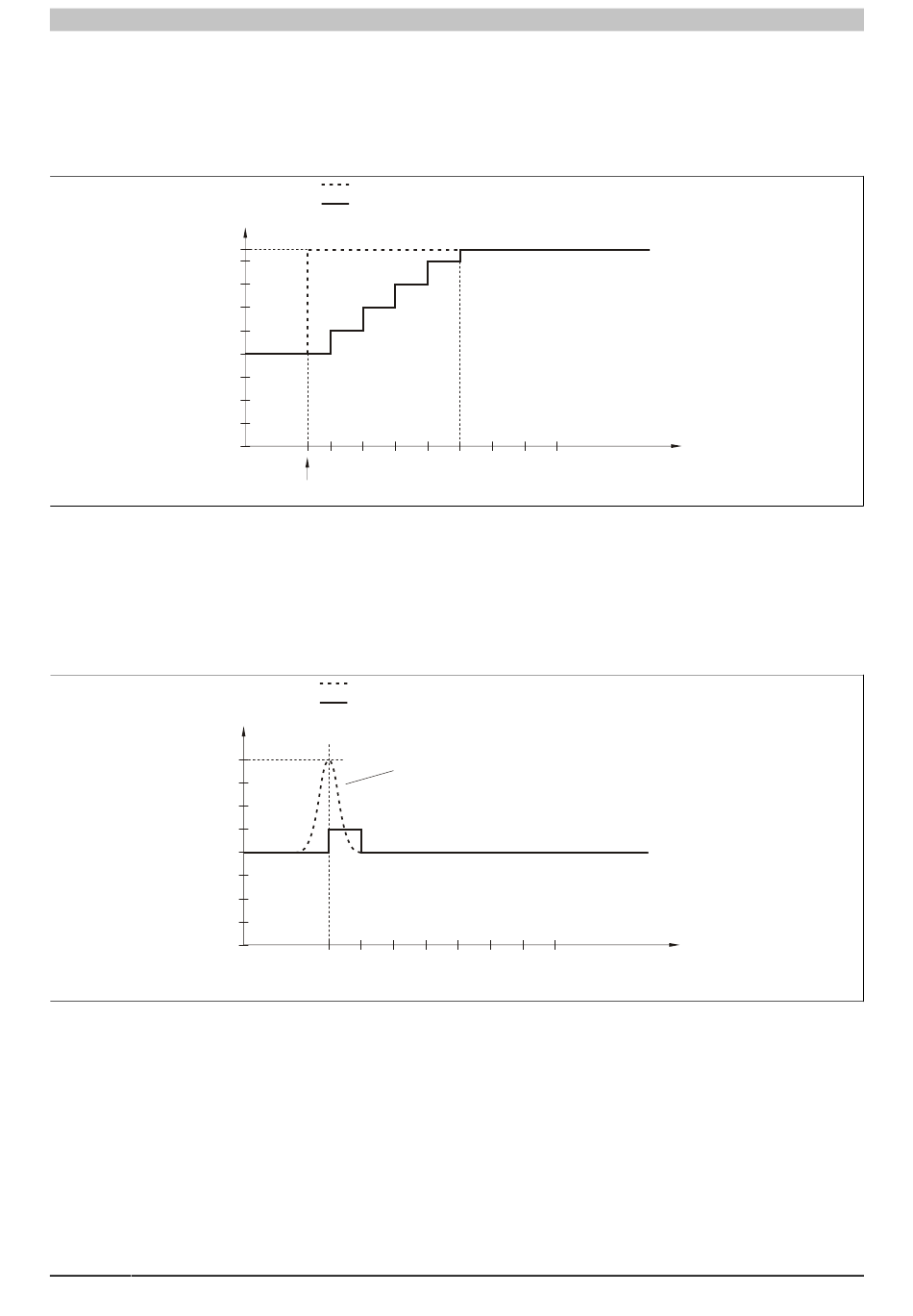

Beispiel 1
Der Eingangswert macht einen Sprung von 8000 auf 17000. Das Diagramm zeigt den nachgeführten Eingangswert
bei folgenden Einstellungen:
Eingangsrampenbegrenzung = 4 = 0x07FF = 2047
Filterstufe = 2
17000
8000
Beispiel 2
Dem Eingangswert wird eine Störung überlagert. Das Diagramm zeigt den nachgeführten Eingangswert bei fol-
genden Einstellungen:
Eingangsrampenbegrenzung = 4 = 0x07FF = 2047
Filterstufe = 2
16000
8000
148
Eingangswert
intern nachgeführter Eingangswert vor dem Filter
0
1 2 3
Eingangssprung
Abbildung 31: Nachgeführter Eingangswert bei Eingangssprung
Eingangswert
intern nachgeführter Eingangswert vor dem Filter
Störung (Spike)
0
1 2 3
Abbildung 32: Nachgeführter Eingangswert bei Störung
4 5 6 7 8
4 5 6 7 8
X90 mobile System Anwenderhandbuch V 1.40
