PeakTech 5110 Bedienungsanleitung
Digital-thermometer
Vorschau ausblenden
Andere Handbücher für 5110:
- Bedienungsanleitung (15 Seiten) ,
- Bedienungsanleitung (34 Seiten)
Verwandte Anleitungen für PeakTech 5110
Inhaltszusammenfassung für PeakTech 5110

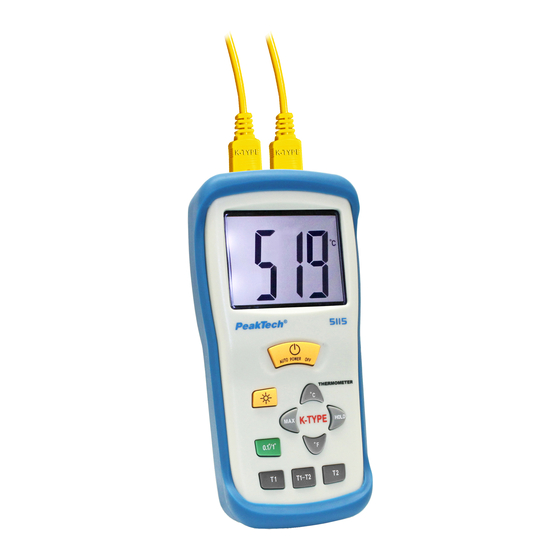

- Seite 1 ® PeakTech 5110/5115 Digital-Thermometer Bedienungsanleitung / Operation Manual 5110 1-Kanal/CH 5115 2-Kanal/CH...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) entsprechend Festlegung Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. - Seite 3 Starke Erschütterung vermeiden. Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben. Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. Keine Messungen Schaltungen einem Spannungspotential von > 24V AC oder DC vornehmen Keine Temperaturmessungen Mikrowellen-Herden durchführen. Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)
- Seite 4 Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen qualifizierten Service-Technikern durchgeführt werden. Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, Beschädigung Bedienelemente zu vermeiden. Keine technischen Veränderungen am Gerät vornehmen. -Messgeräte gehören nicht in Kinderhände- 2. Einführung Diese kompakten und handlichen Digital-Thermometer sind geeignet für Temperaturmessungen mit Messsonden vom Typ “K”.
-
Seite 5: Technische Daten
° C, ° F oder K (nur P 5110) anzeige (umschaltbar mit Drucktaste) Auflösung 0,1° C / 1° C; 0,1° F / 1° F; 1 K (P 5110) 0,1° C / 1° C; 0,1° F / 1° F; (P 5115) - Seite 6 Temperatur- 0,1 x angegebene Genauigkeit pro koeffizient ° C von 0...18° C und 28° ...50° C (32° F ... 64° F und 82° F ... 122° F) Überlastschutz 24 V AC oder 60 VDC für alle Eingänge Eingänge genormte Miniaturbuchsen für Thermosonden Betriebstem- 0...+50°...
- Seite 7 3.1. Technische Daten ® PeakTech 5110: Bereich Genauigkeit -50° C ... 0° C ± 2° C 0° C ... 1000° C ± 0,5% v. M. + 1° C 1000° C ... 1300° C ± 0,8% v. M. + 1° C -58°...
-
Seite 8: Bedienung
4.1. Wahl der Temperaturanzeige Die Temperaturanzeige erfolgt wahlweise in ° C oder ° F. Zur Umschaltung auf die alternative Temperatureinheit, ent- sprechend markierte Taste ° C oder ° F (P 5110 zusätzlich: K) am Gerät drücken. Beim Wiedereinschalten des Gerätes erfolgt die Temperatur- anzeige automatisch in der vor dem Ausschalten zuletzt gewählten Temperatureinheit. - Seite 9 Die maximal gemessene Temperatur wird automatisch gespeichert; beim Messen einer neuen Maximaltemperatur wird der gespeicherte Wert automatisch überschrieben. Zur Unterbrechung der automatischen Aktualisierung des gespeicherten Wertes (neuer Maximalwert soll nicht gespeichert werden). Taste "HOLD" drücken. Zur Rückkehr zur automatischen Aktualisierung bei Messung eines neuen Maximalwertes Taste "HOLD"...
- Seite 10 4.6. TC (Temperatur Kompensator) (nur P 5110) Drücken und halten Sie die Taste "Tc" um den Temperatur- kompensator Kontroll-Mode zu aktivieren. Das Gerät zeigt die Innentemperatur des Gerätes an. 4.7. Vorbereitung zur Aufnahme des Messbetriebes 1. Batteriefach öffnen und auf korrekt eingelegte Batterie überprüfen.
- Seite 11 2. Plazieren Sie den Thermofühler in einer Umgebung, wo die Temperatur stabil ist oder in der Nähe des zu messenden Objektes. Warten Sie bis sich die Anzeige stabilisiert hat. (P 5115) Drücken Sie die Taste „T1“ oder „T2“ um die Temperatur des am Eingang T1 oder T2 angeschlossenen Temperatur-Fühlers anzuzeigen.
- Seite 12 Hinweise: Bei Temperaturmessungen mit anderen Typ-K-Fühlern in Flüssigkeiten oder geschlossenen Behältnissen ist zum Erhalt einer genauen Temperaturmessung Temperatursonde möglichst weit einzutauchen bzw. einzuführen (Abb. 7). Beim Messen von Oberflächentemperaturen auf guten Kontakt der Temperatursonde mit der zu messenden Oberfläche achten (Abb. 8). 4.10.
- Seite 13 1. Die Schraube Rückwand lösen Batteriefachdeckel entfernen. 2. Verbrauchte Batterie aus dem Batteriefach entnehmen und Batteriekabel von der Batterie abziehen. 3. Batteriekabel an neue Batterie anschließen und Batterie in Batteriefach einsetzen. 4. Rückwand wieder auflegen und mit der Schraube befestigen. Achtung! Verbrauchte Batterie ordnungsgemäß...
- Seite 14 Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben- Entsorgung Hausmüll laut Batterieverordnung ausdrücklich verboten-, einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.
- Seite 15 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 05/2013/Ho/Ba -14-...
-
Seite 16: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electro- magnetic Compatibility) amended 2004/22/EC (CE- Marking). Pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. - Seite 17 Do not operate the equipment near strong magnetic fields (motors, transformers etc.). Keep hot soldering irons or guns away from the equipment. To avoid electrical shock, do not use this instrument when voltages at the measurement surface exceed 24V AC or To avoid damage or burns, do not make temperature measurement in microwaves ovens.
- Seite 18 Measuring instruments don’t belong to children hands. 2. Introduction These instruments are portable 3 ½ digit, compact-sized digital thermometer designed to use external K-type thermocouple as temperature sensor. Temperature indication follows Reference Temperature/ Voltage tables (N.I.S.T. Monograph 175 Revised to ITS-90) for K-type thermocouples. -17-...
-
Seite 19: Specifications
-50° C..1300° C; -58° F..2000° F (P 5115) Resolution 0,1° C / 1° C; 0.1° F / 1° F; 1 K (P 5110) 0,1° C / 1° C; 0.1° F / 1° F (P 5115) Temperature 0.1 times the applicable accuracy specifi- Coefficient cation per °... - Seite 20 Reading rate 2.5 times per second Input Connector Accepts standard miniature thermocouple connectors (flat blades spaced 7,9 mm, center to center). Operating Tem- 0 ... +50° C (32° F ... 122° F) < 80 % perature Storage Tem- -20° C ... +60° C (-4° F ... 140° F) < 70 % perature Probe Type-K-thermocouple...
- Seite 21 Accessories Holster, Battery, Type-K thermocouple (P 5115 2 St.) 3.1. Technische Daten ® PeakTech 5110: Range Accuracy -50° C ... 0° C ± 2° C 0° C ... 1000° C ± 0,5% rdg. + 1° C 1000° C ... 1300° C ±...
- Seite 22 To select the alternate display resolution, press the corresponding “0.1° /1° ” key (P 5115) / (P 5110: 0,1° or 1° key). 4.3. MAX Mode Pressing the Max key to enter the MAX mode. The thermo- meter then records and updates the maximum absolute value and the MAX annunciator appears on the display.
- Seite 23 Pressing the Backlight key to turn on the LCD-backlighting Function. Pressing the Backlight key again to turn off the LCD- backlighting function 4.6. Tc (Temperature Compensator) (only P 5110) Checking Mode. Pressing and hold the "Tc" key to enter the temperature compensator-checking mode.
- Seite 24 4.7. Preparation 1. Ensure battery is in place, if LCD-display shows the battery symbol, the battery should be replaced. 2. Make sure all function keys are set properly. (HOLD) switch is on an "OFF" position, make sure no "DATA- HOLD" displayed on LCD. 3.
- Seite 25 4.9. Adjustment for T1-T2 measurement (only P 5115) The choice of the input connectors with the correspond indicated buttons T1, T2 or T1-T2 at the unit. To measure the differential temperature connect the thermocouples to the inputs and press “T1-T2”. The indicated temperature value is the difference between T1 and T2.
- Seite 26 4.10. Battery Replacement Power is supplied by a 9 V “transistor” battery (NEDA 1604, IEC 6F22). The battery sign appears on the LCD when replacement is needed. To replace the battery, remove the screw from the back of the meter and lift off the battery cover. Remove the battery from its contacts.
- Seite 27 Please dispose of old batteries at a council collection point or return them to a local shop at no cost. The disposal in domestic refuse is strictly forbidden according to the Battery Regulations. You can return used batteries obtained from us at no charge at the address on the last side in this manual or by posting with sufficient stamps.
- Seite 28 This manual considers the latest technical knowing. Technical alterations reserved. We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 05/2013/Ho/Ba...
